贴片陶瓷电容器尺寸规格总结

以下摘自国巨一般目的电容说明书，Surface-Mount Ceramic Multilayer Capacitors，General Purpose，16V～50V，NP0，

http://www.yageo.com/portal/product/product.jsp?NEXT_PAGE=/product/categorySearch.jsp&SWITCH_CATEGORY=/product/MLCC/General Purpose



产品特性
卷轴供货 镀镍锡端电极 符合RoHS标准 产品无卤素
应用   消费类电子产品，例如：电视调频器、电视接收器、各式相机 电信 数据处理

采购代码

全球零件号码（首选采用）：

CC     XXXX    X    X    NPO    X    BN    XXX
       (1)    (2)  (3)         (4)         (5)


(1) SIZE – INCH BASED (METRIC)
0201 (0603)
0402 (1005)
0603 (1608)
0805 (2012)
1206 (3216)
1210 (3225)
1812 (4532)



(2) TOLERANCE
B = ±0.1 pF
C = ±0.25 pF
D = ±0.5 pF
F = ±1%
G = ±2%
J = ±5%

(3) PACKING STYLE
R = Paper/PE taping reel; Reel 7 inch
K = Blister taping reel; Reel 7 inch
P = Paper/PE taping reel; Reel 13 inch
F = Blister taping reel; Reel 13 inch
C = Bulk case

(4) RATED VOLTAGE
7 = 16 V
8 = 25 V
9 = 50 V



(5) CAPACITANCE VALUE
2 significant digits + number of zeros
The 3rd digit signifies the multiplying factor, and letter R is decimal point
Example: 121 = 12 x 10的1次幂 = 120 pF



除了全球零件号码，还有北美零件号码PHYCOMP CTC、传统号码12NC，此处不列举。



结构

 这种电容器内部包含多层交叉的金属电极，外部被陶瓷绝缘体方块包裹。这种结构可以在单位体积上提供更高的容量。



内部电极连接到两侧的端子上，端子最后被一层镀锡钢板覆盖(NiSn)。横截面如下图：

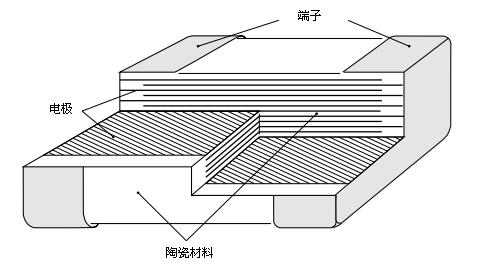

图1，陶瓷电容结构示意图



尺寸



Type	L1 (mm)	W (mm)	T (MM)	L2 / L3 (mm)		L4 (mm)
				min.	max	min.
0201	0.6 ±0.03	0.3 ±0.03	see Table2～5	0.10	0.20	0.20
0402	1.0 ±0.05	0.5 ±0.05		0.20	0.30	0.40
0603	1.6 ±0.10	0.8 ±0.10		0.20	0.60	0.40
0805	2.0 ±0.10(1)	1.25 ±0.10(1)		0.25	0.75	0.55
	2.0 ±0.20(2)	1.25 ±0.20(2)
1206	3.2 ±0.15(1)	1.6 ±0.15(1)		0.25	0.75	1.40
	3.2 ±0.30(2)	1.6 ±0.20(2)
1210	3.2 ±0.20	2.5 ±0.20		0.25	0.75	1.40
1812	4.5 ±0.20	3.2 ±0.20		0.25	0.75	2.20



其中，(1)C≤1 nF时，（2）C>1nF

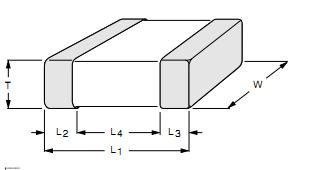

图2 陶瓷电容的尺寸



NPO电容器的容值和密度thickness



仅列出0805～1206尺寸的电容容值，比这两种小的大的容值会不同，具体还得看手册。

16 V TO 50 V，  0.22 pF to 33 nF， Class 1, NP0，精度±1%，±2%，±5%居多，也有±10%，一般目的

6.3 V TO 50 V， 10 nF to 47 µF，   Class 2, Y5V，精度最差±20%，一般目的，高容量

6.3 V TO 50 V， 100 pF to 22 µF，  Class 2, X7R，精度±5%、±10%，一般目的，高容量



下表总结了常见的SMD陶瓷电容，备查。



	容值	简记	国巨/KEMET有产品	库存	备注
	0.22 pF	227			<10pF的电容需要定制，一般可以买到的是整数容量的，比如1.0pF/1.5/2.0/3.0pF
	0.47 pF	477
	0.82 pF	827
	1.0 pF	108	-
	1.2 pF	128
	1.5 pF	158	-
	1.8 pF	188		2.0 pF
	2.2 pF	228
	2.7 pF	278
	3.3 pF	338
	3.9 pF	398
	4.7 pF	478
	5.6 pF	568
	6.8 pF	688
	8.2 pF	828
	10 pF	109	-	+	除了特别标记为E24系列的以外，都是E12系列
	12 pF	129	-	+
	15 pF	159	-	+
	18 pF	189	-	+
	20 pF	209	E24系列	+
	22 pF	229	-	+
	24 pF		E24系列	+
	27 pF	279	-	+
	33 pF	339	-	+
	39 pF	399	-
	43 pF		E24系列	+
	47 pF	479	-
	56 pF	569	-
	68 pF	689	-	+
	82 pF	829	-
	100 pF	101	-	+	主要是E12系列，喜闻乐见，可选精度较高的容值，是重点关注的部分。有些没有列全，查不同公司的手册吧。
	120 pF	121	-
	150 pF	151	-
	180 pF	181	-	+
	220 pF	221	-	+
	270 pF	271	-
	330 pF	331	-	+
	390 pF	391	-
	470 pF	471	-
	560 pF	561	-	+
	680 pF	681	-
	820 pF	821	-	+
1000pF	1.0 nF	102	-	+
1200pF	1.2 nF	122		+
1500pF	1.5 nF	152	-
	1.8 nF	182
2200pF	2.2 nF	222	-	+
	2.7 nF	272	-
	3.3 nF	332	-	+
	3.9 nF	392	-
	4.7 nF	472	-	+
	5.6 nF	562	-
	6.8 nF	682	-
	8.2 nF	822
0.01uF	10 nF	103	-	+
	12 nF	123
	15 nF	153	-
	18 nF	183	-
	22 nF	223	-
	27 nF	273
0.033uF	33 nF	333
0.047uF	47 nF	473		+
	0.10 uF	104
	0.12uF
	0.15uF	154
	0.18uF
220nF	0.22uF	224
	0.27uF	274
	0.33uF	334		+
	0.47uF	474
	0.56uF
680nF	0.68uF	684
	0.82uF
1000nF	1.0 uF	105			大容量的电容一般精度不高，大概不适合做滤波器，超过10uF一般要买更大尺寸的。尺寸大的耐压也会更高(>2000V DC)。
	1.2 uF
	1.5 uF
	1.8 uF
	2.2 uF	225
	2.7 uF
	3.3 uF
	3.9 uF
	4.7 uF
	5.6 uF
	6.8 uF
	10 uF	106
	22 uF	226
	33 uF	336
	47 uF	476
	330 uF







附录：电容系列及允许偏差

电容容值有E24、E12、E6系列，分别使用的允许偏差是+-5% +-10% +-20%，而E96允许误差是±1%，用在电容上比较少，主要用在电阻上（如，金属膜电阻）。



E6(20%)	1.0	1.5	2.2	3.3	4.7	6.8
E12(10%)	1.0	1.2	1.5	1.8	2.2	2.7
	3.3	3.9	4.7	5.6	6.8	8.2
E24(5%)	1.0	1.1	1.2	1.3	1.5	1.6
	1.8	2.0	2.2	2.4	2.7	3.0
	3.3	3.6	3.9	4.3	4.7	5.1
	5.6	6.2	6.8	7.5	8.2	9.6
E96(1%)	1.00	1.02	1.05	1.07	1.10	1.13
	1.15	1.18	1.21	1.24	1.27	1.30
	1.33	1.37	1.40	1.43	1.47	1.50
	1.54	1.58	1.62	1.65	1.69	1.74
	1.78	1.82	1.87	1.91	1.96	2.00
	2.05	2.10	2.15	2.21	2.26	2.32
	2.37	2.43	2.49	2.55	2.61	2.67
	2.74	2.80	2.87	2.94	3.01	3.09
	3.16	3.24	3.32	3.40	3.48	3.57
	3.65	3.74	3.83	3.92	4.02	4.12
	4.22	4.32	4.42	4.53	4.64	4.75
	4.87	4.99	5.11	5.23	5.36	5.49
	5.62	5.76	5.90	6.04	6.19	6.34
	6.49	6.65	6.81	6.98	7.15	7.32
	7.50	7.68	7.87	8.06	8.25	8.45
	8.66	8.87	9.09	9.31	9.53	9.76
