实验13 OSPF基本配置

【实验名称】

OSPF 单区域基本配置。

【实验目的】

掌握在路由器上配置 OSPF 单区域。

【背景描述】

假设校园网通过 1 台三层交换机连到校园网出口路由器，路由器再和校园外的另 1 台

路由器连接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。

本实验以两台路由器、1 台三层交换机为例。S3550 上划分有 VLAN10 和 VLAN50，

其中 VLAN10 用于连接 RA，VLAN50 用于连接校园网主机。

【需求分析】

需要在路由器和交换机上配置 OSPF 路 由协议，使全网互通，从而实现信息的共享和

传递。

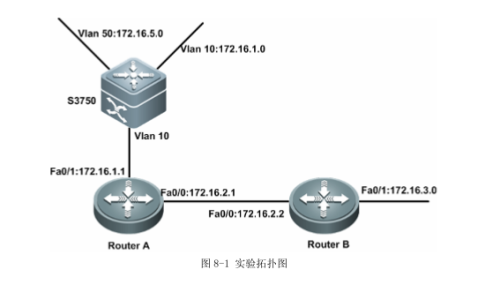

【实验拓扑】

【实验设备】

三层交换机 1 台

路由器 2 台

交叉线或直连线 3 条

【预备知识】

路由器基本配置知识、OSPF

【实验原理】

OSPF（Open Shortest Path First，开放式最短路径优先）协议，是目前网络中应用最

广泛的路由协议之一。属于内部网关路由协议，能够适应各种规模的网络环境，是典型的链

路状态（link-state）协议。

OSPF 路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一

个具有全网链路状态的数据库（LSDB），然后路由器采用 SPF 算法，以自己为根，计算到

达其他网络的最短路径，最终形成全网路由信息。

OSPF 属于无类路由协议，支持 VLSM（变长子网掩码）。OSPF 是以组播的形式进行

链路状态的通告的。

在大模型的网络环境中，OSPF 支持区域的划分，将网络进行合理规划。划分区域时必

须存在 area0（骨干区域）。其他区域和骨干区域直接相连，或通过虚链路的方式连接。

【实验步骤】

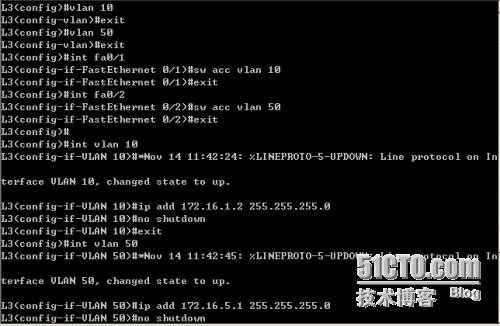

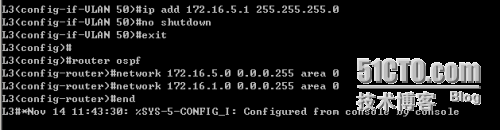

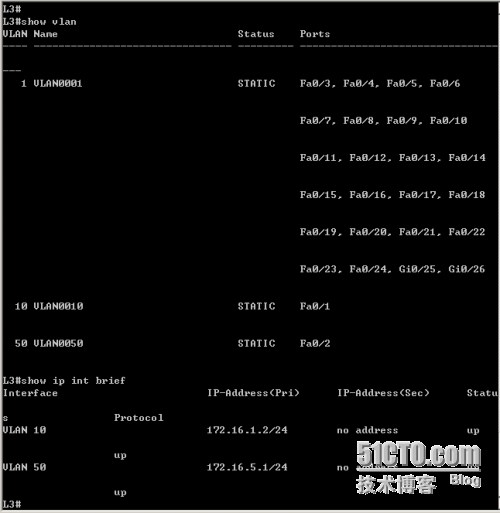

交换机配置

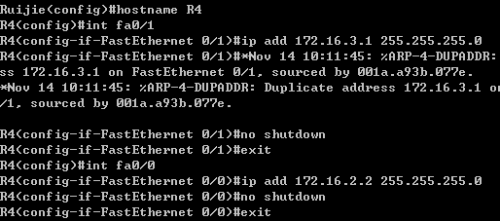

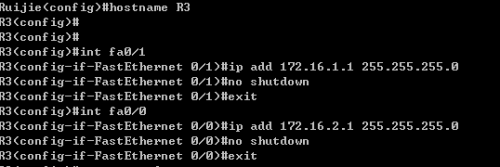

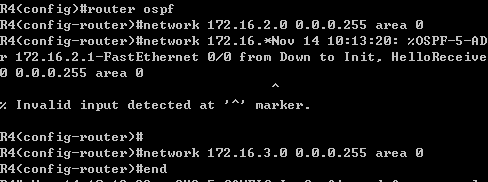

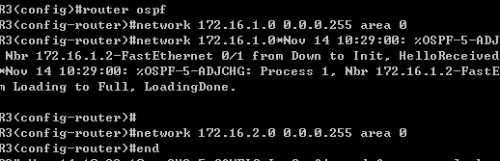

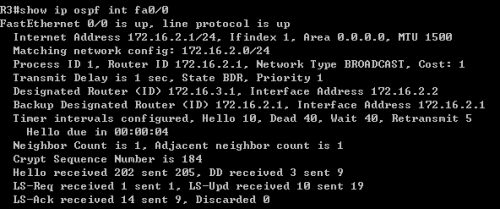

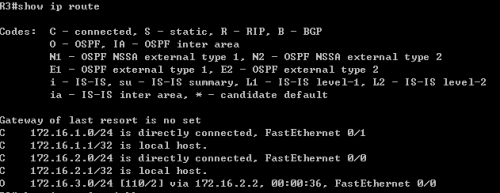

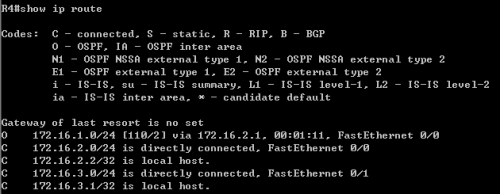

路由器配置
