SCCM2012R2部署文档01-环境概述

1、  系统整体架构

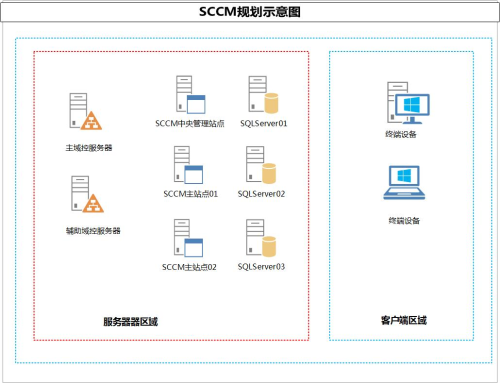

系统整体拓扑说明如下：

整体设计为高可用架构，2台域控服务器，1台主域控制器、1台辅助域控制器，并在2台服务器上均提供DNS、GC服务；3台SCCM服务器，由一台SCCM中央管理站点管理2台SCCM主站点服务器，当1台SCCM主站点宕机后，其管理的客户端可通过脚本推送等方式批量修改站点代码到另一台SCCM站点服务器上来接管所有客户端的管理因考虑到SCCM的负载压力，建议为每台SCCM服务器配置独立的SQLServer服务器；SQLServer中的数据可进行定义备份；

2、  SCCM服务器配置清单

虚拟机名称(计算机名)	操作系统	虚机功能	CPU使用	内存	硬盘
BJSCCM01	Windows 2012 R2 STD	SCCM中央管理站点	2*CPU	4GB	40GB
BJSQL01	Windows  2012 R2 STD	中央管理站点所需SQL服务器	2*CPU	4GB	40GB
BJSCCM02	Windows 2012 R2 STD	SCCM第一台主站点	2*CPU	4GB	40GB
BJSQL02	Windows  2012 R2 STD	第一台主站点所需SQL服务器	2*CPU	4GB	40GB
BJSCCM03	Windows 2012 R2 STD	SCCM第二台主站点	2*CPU	4GB	40GB
BJSQL03	Windows  2012 R2 STD	第二台主站点所需SQL服务器	2*CPU	4GB	40GB
BJWin701	Win7	测试用win7客户端	1*CPU	2Gb	40Gb
BJWin702	Win7	测试用win7客户端	1*CPU	2GB	40Gb

3、  IP地址规划

计算机名	IP地址/子网掩码	网关	主DNS	备用DNS
BJDC01	172.16.1.10/24	172.16.1.254	172.16.1.10	172.16.1.11
BJDC02	172.16.1.11/24	172.16.1.254	172.16.1.10	172.16.1.11
BJSCCM01	172.16.1.20/24	172.16.1.254	172.16.1.10	172.16.1.11
BJSQL01	172.16.1.21/24	172.16.1.254	172.16.1.10	172.16.1.11
BJSCCM02	172.16.1.22/24	172.16.1.254	172.16.1.10	172.16.1.11
BJSQL02	172.16.1.23/24	172.16.1.254	172.16.1.10	172.16.1.11
BJSCCM03	172.16.1.24/24	172.16.1.254	172.16.1.10	172.16.1.11
BJSQL03	172.16.1.25/24	172.16.1.254	172.16.1.10	172.16.1.11
BJWin701	172.16.1.200/24	172.16.1.254	172.16.1.10	172.16.1.11
BJWin702	172.16.1.201/24	172.16.1.254	172.16.1.10	172.16.1.11

4、  用户账户说明

序号	用户名	账号类型	隶属组	说明
1、	Contoso\sqladmin	域账户	Local administrators	用户SQL系统管理
2、	Contoso\sccmadmin	域账号	Domain  admins	用于SCCM管理
3、	Contoso\user01	域账户	Domain users	软件分发测试
4、	Contoso\user02	域账户	Domain  users	软件分发测试

5、  SCCM2012网络通讯端口

SCCM2012 通讯端口分类

在SCCM 2012 中通讯的端口分为可以修改的端口和不可修改的端口

可以修改的端口

l   ApplicationCatalog Website point 与 application catalog web service point之间

l   Enrollmentproxy point 与enrollment point之间

l   Client 与SiteSystems

l   Softwareupdate point 与 Internet

l   Softwareupdate point 与WSUS 服务器

l   Site Server 与 Site 数据库之间

l   ReportingServices points

不能修改的端口

l   站点与站点之间

l   Site Server 与 Sitesystem之间

l   CCM 管理console与SMS provider之间

5.1        客户端通讯端口

客户端到Application Catalog Website point

描述	UDP	TCP
(HTTP)	--	80（可自定义）

客户端到DP

描述	UDP	TCP
(HTTP)	--	80 (可自定义)

客户端到带PXE启动的DP

描述	UDP	TCP
(DHCP)	67 and  68	--
Trivial  File Transfer Protocol (TFTP)	69	--
Boot  Information Negotiation Layer (BINL)	4011	--

客户端到GC

描述	UDP	TCP
Global  Catalog LDAP	--	3268

客户端到MP

描述	UDP	TCP
(HTTP)	--	80（可自定义）

客户端到software update point

描述	UDP	TCP
(HTTP)	--	80 或者 8530

5.2        SCCM 管理控制台通讯端口

SCCM管理控制台到客户端

描述	UDP	TCP
远程协助  (control)	--	2701
远程桌面	--	3389

SCCM管理控制台到Reporting Services point

描述	UDP	TCP
(HTTP)	--	80 （可调整）

SCCM管理控制台到Site Server

描述	UDP	TCP
RPC	--	135

5.3        MP通讯端口

MP到域控制器

描述	UDP	TCP
(LDAP)	--	389
Global  Catalog LDAP	--	3268
RPC  Endpoint Mapper	135	135
RPC	--	DYNAMIC

MP到Site Server之间双向

描述	UDP	TCP
RPC  Endpoint mapper	--	135
RPC	--	DYNAMIC
Server  Message Block (SMB)	--	445

MP到SQL Server

描述	UDP	TCP
SQL  over TCP	--	1433

ReportingServices point 到 SQL

描述	UDP	TCP
SQL  over TCP	--	1433

SITEServer 到DP

描述	UDP	TCP
Server  Message Block (SMB)	--	445
RPC  Endpoint Mapper	135	135
RPC	--	DYNAMIC

SITEServer 之间

描述	UDP	TCP
Server  Message Block (SMB)	--	445

5.4        SUP所需端口

SoftWareUpdate Point 到上游WSUS

描述	UDP	TCP
(HTTP)	--	80 or 8530

5.5        SQL服务器通讯端口

SQL服务器之间

描述	UDP	TCP
SQL Server  Service Broker	--	4022
