用ArcGIS的ArcToolbox进行地图切割

最新推荐文章于 2024-07-25 15:15:15 发布
转载 最新推荐文章于 2024-07-25 15:15:15 发布 · 406 阅读 · 0

本文提供了一种使用ArcGIS桌面软件在已有全国地图图层基础上，通过绘制限定范围的轮廓底图，精准切割出特定区域如湖北武汉市区地图的方法。包括从MapInfo获取轮廓底图、ArcMap进行地图切割的具体步骤和注意事项。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >



我们在进行地图数据处理的时候，往往会遇到这样的问题，就是比如，你可以到网上下载到全国范围的地图文件，但是你只想要某一地方的，比如，你只要想湖北武汉市区（呵呵，因为我在这里读书，就它了）地图，那么如何能够做到将地图数据源切割出你想要的部分呢？本文将对此问题的解决方法进行详细解说。

前提条件：你已经有了ESRI的shape格式的地图图层文件了，而且有一张限定你要切割的范围的轮廓底图（当然安装ArcGIS相关桌面软件，这个肯定是必须了啦）。

如何得到轮廓底图？由于笔者的底图已经有现成的了，所以没有用ArcMap的绘图工具进行过相关的操作，但有个可行的方法，笔者倒是可以提下：你用另外一种地图软件MapInfo将一个ESRI全国地图的图层转换成MapInfo TAB格式图层文件（如何转换？可以参考本博客的另外一篇帖子《MapInfo图层格式转ArcGIS图层格式》），然后用MapInfo桌面环境打开，就可以直接可以在上面绘制轮廓，擦除掉轮廓外部的痕迹（注意要擦除干净了，可以通过“全图”工具进行检验），然后再转换成ESRI格式图层，你就得到了底图了。

下面是操作步骤.

1. 在ArcMap中打开ArcToolbox工具箱

点击工具条中的红色的按钮（见下图）会弹出一个ArcToolbox的工具框

clip_image002

2. 调用ArcToolbox中的Clip工具

clip_image004

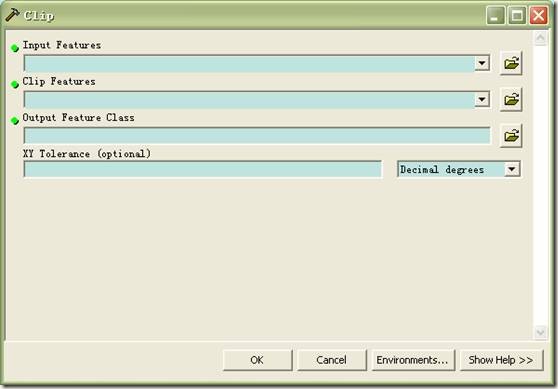

3. Clip工具调用成功后，会出现以下的对话框

clip_image006

然后就开始进行简单的切割操作了。

1.将武汉市区的轮廓图层加入到地图的Layers中，作为全国地图的一个图层。

2.将轮廓图层作为底图，将底图路径输入到Clip Features中（或者在下拉框中选择图层，或者点击右边的浏览）。

3.在Output Feature Class指定输出转换文件的目录。点击OK，进行转换。

重复上面的步骤，对需要切割的图层一层层作为Input Features，转换的结果将保存在Output Feature Class所指定的目录下面。

这就要能得到轮廓图层范围内的新的切割了的地图了。





--------------------------------------------------

Author:一点一滴的Beer

Email /Gtalk:dreamzsm@gmail.com

Time:2010-3-29 8:21am

Note:一字不改地转载，请您注明出处链接，就当是对原创作者的一点鼓励吧。
