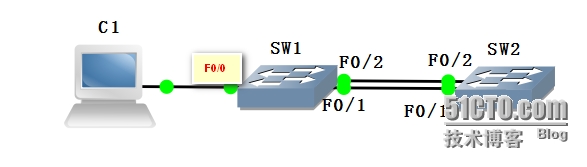

如上图所示，当客户端C1发送一个数据包时，SW1会在MAC地址表中记录C1的MAC地址与SW1的F0/0接口对应，如果C1发送的是一个广播、组播或未知的单播帧时，则SW1会将其从F0/1或F0/2接口发送出去，假设从F0/1发送出去，SW2收到该帧后会在自己的MAC地址表中记录F0/1与C1对应，并将其从F0/2接口发送出去，SW1从F0/2接口收到这个帧，这时SW1又会记录C1与SW1的F0/2接口对应，由此可以看到，当交换机间存在多条路径时，并不能够为我们提供冗余的目的，反而会导致一系列的问题，如导致交换机的MAC地址表不稳定、广播风暴、交换机收到重复的数据帧等，甚至会导致交换机DOWN机。

如果要在交换机之间多条冗余的链路中让交换机正常的工作，就需要将多余的冗余路径置为非活动状态，只保留一条活动的链路提供数据包的转发，当唯一的活动链路出现问题时，就启用冗余的链路，从而实现网络的冗余性，要实现这个功能，就需要依赖于生成树协议STP。STP将交换网络中任何两个点之间的多余链路置于Blocking（关闭）状态，而只留一条活动链路，当使用中的活动链路失效时，立即启用被Block的链路，以此来提供网络的冗余效果。


STP为IEEE标准协议，有多个版本，版本与协议号的对应关系如下：

CST（Common Spanning Tree）:IEEE 802.1D，一般的生成树。

RSTP（Rapid Spanning Tree Protocol）：快速生成树，IEEE 802.1W

PVST+（Per-VLAN Spanning-Tree plus）：一个VLAN一个生成树，IEEE 802.1D

Rapid PVST+：快速的PVST+，IEEE 802.1W

MSTP (Multiple Spanning Tree Protocol)：多生成树协议，IEEE 802.1S
