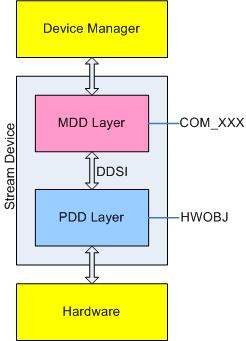

在WinCE中，串口驱动实际上就是一个流设备驱动,具体架构如图：

串口驱动本身分为MDD层和PDD层。MDD层对上层的Device Manager提供了标准的流设备驱动接口(COM_xxx)，PDD层实现了HWOBJ结构及结构中若干针对于串口硬件操作的函数指针，这些函数指针将指向PDD层中的串口操作函数。DDSI是指MDD层与PDD层的接口，在串口驱动中实际上就是指HWOBJ，PDD层会传给MDD层一个HWOBJ结构的指针，这样MDD层就可以调用PDD层的函数来操作串口。

微软针对于串口驱动提供了参考源代码，可以在下面的目录下找到：”\WINCE600\PUBLIC\COMMON\OAK\DRIVERS\SERIAL”。

串口驱动的结构也就是这样了，下面介绍相关的驱动中的接口。

1. HWOBJ结构

在串口驱动中，HWOBJ结构中的函数实现了对串口硬件的操作，并在MDD层被调用。可以说，该结构描述了串口设备的所有特性，先来介绍一下该结构，具体定义如下：

typedef struct __HWOBJ

{

ULONG BindFlags;

DWORD dwIntID;

PHW_VTBL pFuncTbl;

} HWOBJ, *PHWOBJ;

BindFlags：用于控制MDD层如何来处理IST，具体值如下：

THREAD_IN_PDD：MDD层不处理，中断在PDD层处理。

THREAD_AT_INIT：在驱动初始化的时候，MDD层启动IST。

THREAD_AT_OPEN：在驱动被Open的时候，MDD层启动IST。

dwInitID：系统的中断号 pFuncTbl：指向一个PHW_VTBL结构，该结构中包含一个函数指针列表，这些函数指针指向串口硬件操作函数，用于操作串口。

typedef struct __HW_VTBL
{
PVOID (*HWInit)(ULONG Identifier, PVOID pMDDContext);
ULONG (*HWDeinit)(PVOID pHead);
BOOL (*HWOpen)(PVOID pHead);
ULONG (*HWClose)(PVOID pHead);
ULONG (*HWGetBytes)(PVOID pHead, PUCHAR pTarget, PULONG pBytes);
PVOID (*HWGetRxStart)(PVOID pHead);
INTERRUPT_TYPE (*HWGetIntrType)(PVOID pHead);
VOID (*HWOtherIntrHandler)(PVOID pHead);
VOID (*HWLineIntrHandler)(PVOID pHead);
ULONG (*HWGetRxBufferSize)(PVOID pHead);
VOID (*HWTxIntrHandler)(PVOID pHead);
ULONG (*HWPutBytes)(PVOID pHead, PUCHAR pSrc, ULONG NumBytes, PULONG pBytesSent);
BOOL (*HWPowerOff)(PVOID pHead);
BOOL (*HWPowerOn)(PVOID pHead);
VOID (*HWClearDTR)(PVOID pHead);
VOID (*HWSetDTR)(PVOID pHead);
VOID (*HWClearRTS)(PVOID pHead);
VOID (*HWSetRTS)(PVOID pHead);
BOOL (*HWEnableIR)(PVOID pHead, ULONG BaudRate);
BOOL (*HWDisableIR)(PVOID pHead);
VOID (*HWClearBreak)(PVOID pHead);
VOID (*HWSetBreak)(PVOID pHead);
BOOL (*HWXmitComChar)(PVOID pHead, UCHAR ComChar);
ULONG (*HWGetStatus)(PVOID pHead, LPCOMSTAT lpStat);
VOID (*HWReset)(PVOID pHead);
VOID (*HWGetModemStatus)(PVOID pHead, PULONG pModemStatus);
VOID (*HWGetCommProperties)(PVOID pHead, LPCOMMPROP pCommProp);
VOID (*HWPurgeComm)(PVOID pHead, DWORD fdwAction);
BOOL (*HWSetDCB)(PVOID pHead, LPDCB pDCB);
BOOL (*HWSetCommTimeouts)(PVOID pHead, LPCOMMTIMEOUTS lpCommTO);
BOOL (*HWIoctl)(PVOID pHead, DWORD dwCode,PBYTE pBufIn, DWORD dwLenIn, PBYTE pBufOut,DWORD dwLenOut,PDWORD pdwActualOut);
} HW_VTBL, *PHW_VTBL;

这些函数将在PDD层实现，用于实际的串口硬件操作。
