SVG初尝试(二)

最新推荐文章于 2025-05-07 09:59:20 发布

转载最新推荐文章于 2025-05-07 09:59:20 发布 · 89 阅读

CC 4.0 BY-SA版权

原文链接：http://www.cnblogs.com/raind/p/10657660.html

基本图形

rect(矩形)、circle、ellipse(椭圆)、line(直线)、polyline(折线)、polygon(多边形)、path(可以绘制任意图形)

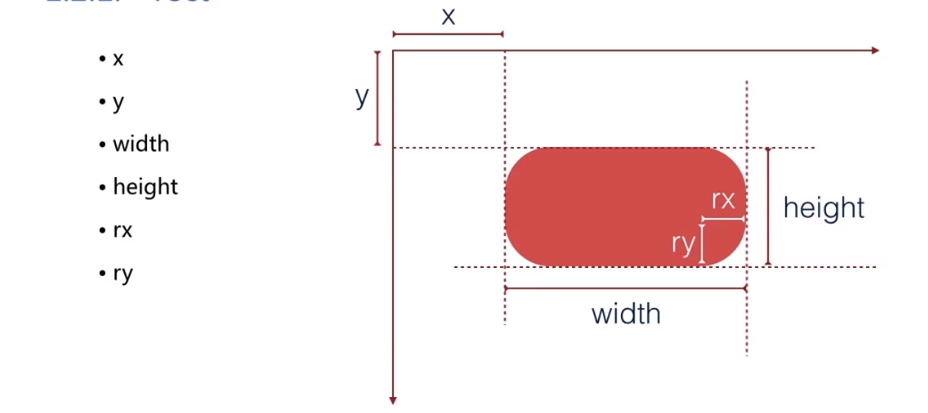

rect

x,y定义矩形坐标，矩形左上角的位置
rx、ry定义矩形的圆角，只给一个值，两者一致

circle

cx、cy定义圆的坐标，圆心的位置
r定义圆的半径

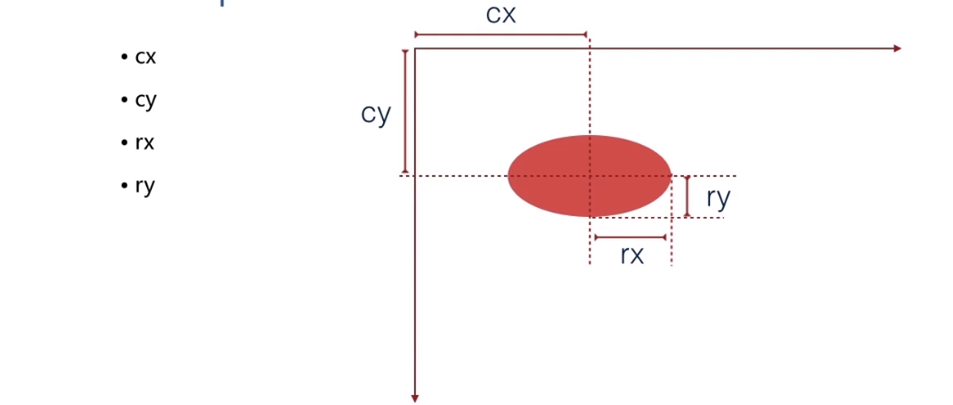

ellipse

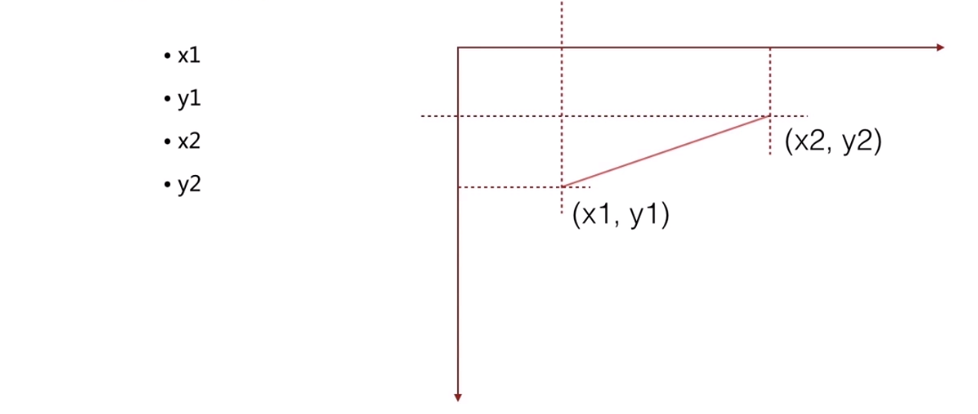

line

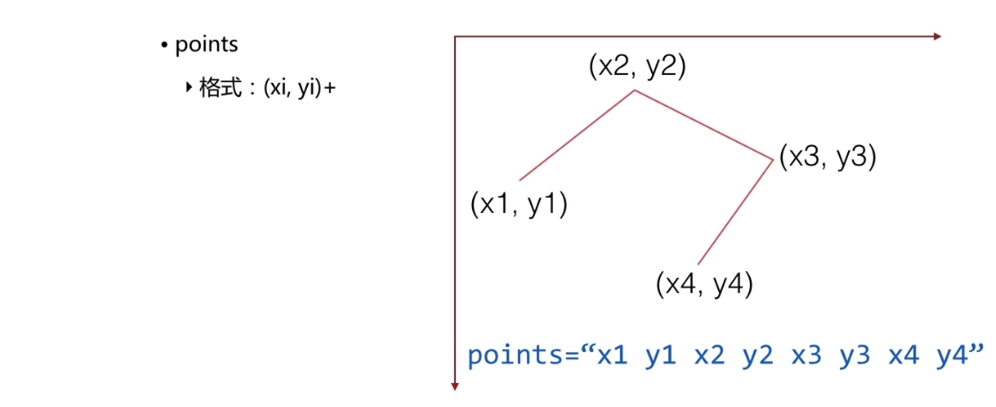

polyline

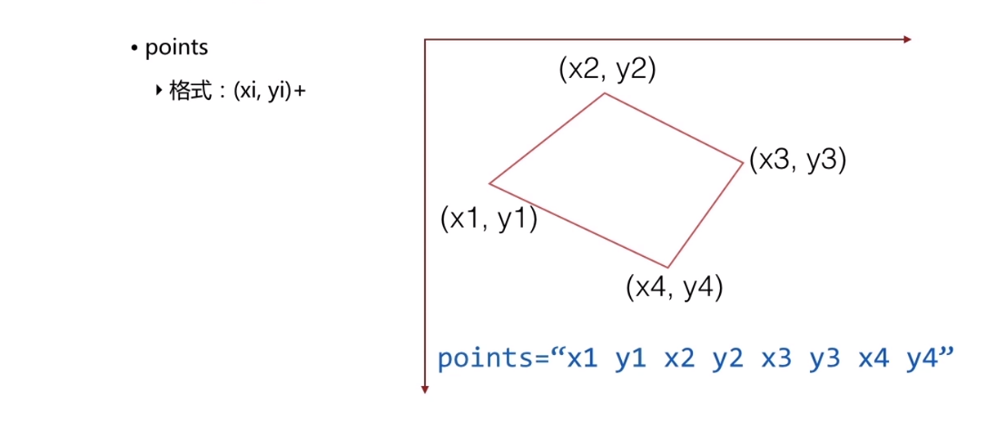

polygon

基本属性

fill(填充颜色)、stroke(描边颜色)、stroke-width(描边粗细)、transform

示例

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <meta http-equiv="X-UA-Compatible" content="ie=edge">
  <title>Document</title>
</head>
<body>
  <div>
      <svg width="700" height="500" xmlns="http://www.w3.org/2000/svg">
        <rect
            x="10"
            y="10"
            rx="5"
            ry="5"
            width="150"
            height="100"
            stroke="red"
            fill="none">
        </rect>

        <circle
            cx="250"
            cy="60"
            r="50"
            stroke="red"
            fill="none">
        </circle>

        <ellipse
            cx="400"
            cy="60"
            rx="70"
            ry="50"
            stroke="red"
            fill="red">
        </ellipse>

        <line
            x1="10"
            y1="120"
            x2="160"
            y2="220"
            stroke="red">
        </line>

        <polyline
            points="250 120
                    300 220
                    200 220"
            stroke="red"
            fill="none">
        </polyline>

        <polygon
            points="250 120
                    300 220
                    200 220"
            stroke="red"
            stroke-width="5"
            fill="yellow"
            transform="translate(150 0)">
        </polygon>
    </svg>
  </div>
</body>
</html>
