html5--5-8 绘制圆/弧

学习要点

掌握绘制圆弧的方法

矩形的绘制方法

rect(x,y,w,h)创建一个矩形
strokeRect(x,y,w,hx,y,w,h) 绘制矩形（无填充）
fillRect(x,y,w,h) 绘制"被填充"的矩形
stroke() 绘制已定义的路径
fill()绘制一个实心的（带填充的图形）

Canvas的路径方法

moveTo() 定义绘制路径的起点(在直线中就是定义直线的起点)
lineTo() 添加一个新点，(在我们的直线案例中就是定义直线的终点，但是后边继续绘制的话，它就变成中间点)
stroke() 绘制已定义的路径
fill()绘制一个实心的（带填充的图形）
beginPath() 用来创建新的路径
closePath() 从当前点回到起始点的来封闭路径
arc(x,y,r,开始角度，结束角度，true/false) ：创建圆弧/曲线（用于创建圆形或部分圆）

绘制直线段流程:

在HTML5文档中添加canvas元素，并且设置的宽高和ID
在canvas元素中添加提示语句，让不支持canvas的浏览器能够显示友好的提示语句
添加script元素
获取画布/设置绘图绘图环境：此为固定语句，暂时记住、了解即可，后续课程还会继续讲解
1. 指定线宽:lineWidth= 数值
2. 指定颜色：strokeStyle=颜色值（只适用用轮廓，线段等，填充色用：fillStyle=颜色值
设定起点：moveTo(x坐标,y坐标)
设定终点：lineTo(x坐标,y坐标)
开始绘制：stroke()

绘制矩形流程：

在HTML5文档中添加canvas元素，并且设置的宽高和ID
在canvas元素中添加提示语句，让不支持canvas的浏览器能够显示友好的提示语句
添加script元素
获取画布/设置绘图绘图环境：此为固定语句，暂时记住、了解即可，后续课程还会继续讲解

绘制空心矩形

指定线宽:lineWidth= 数值
指定轮廓颜色：strokeStyle=颜色值（只适用用轮廓，线段等，填充色用：fillStyle=颜色值
设定矩形的基本参数：strokeRect(x,y;width,height)

绘制填充矩形

指定填充颜色：fillStyle=颜色值（只适用用轮廓，线段等，填充色用：fillStyle=颜色值
设定矩形的基本参数：fillRect(x,y;width,height)

绘制圆

在HTML5文档中添加canvas元素，并且设置的宽高和ID
在canvas元素中添加提示语句
添加script元素
获取画布/设置绘图绘图环境
指定线宽:lineWidth= 数值
指定颜色：fill/strokeStyle=颜色值（只适用用轮廓，线段等，填充色用：fillStyle=颜色值
设定圆的基本参数：

圆心的坐标:x,y
圆的半径：数值
起始弧度和终止弧度：角度值1，角度值2
绘制方向：true（逆时针）/false（顺时针）

开始绘制：stroke()/fill（）

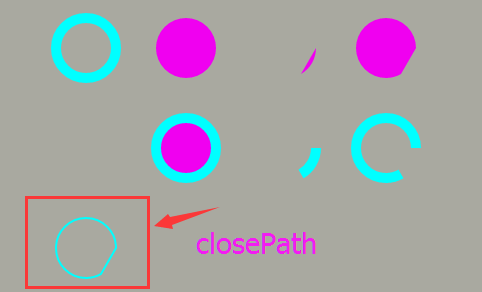

实例

 1 <!doctype html>
 2 <html>
 3 <head>
 4 <meta charset="utf-8">
 5 <title>无标题文档</title>
 6 </head>
 7
 8 <body>
 9 </body>
10 </html><!DOCTYPE html>
11 <html lang="en">
12 <head>
13     <meta charset="UTF-8">
14     <title>Document</title>
15     <style type="text/css">
16         canvas{background: #A9A9A0}
17     </style>
18 </head>
19 <body>
20     <canvas id="mycanvas" width="500px" height="300">
21         您的浏览器暂不支持HTML5的canvas元素！！
22     </canvas>
23     <script type="text/javascript">
24         //定义变量获取画布DOM
25         var canvas=document.getElementById("mycanvas");
26         //设置绘画环境为2d
27         var context=canvas.getContext("2d");
28         context.lineWidth=10;
29         context.strokeStyle="#00FFFF";
30         context.fillStyle="#F000F0";
31         context.arc(100,50,30,0,Math.PI*2);
32         context.stroke();
33
34         context.beginPath();
35         context.arc(200,50,30,0,Math.PI*2);
36         context.fill();
37
38         context.beginPath();
39         context.arc(200,150,30,0,Math.PI*2);
40         context.fill();
41
42         context.beginPath();
43         context.arc(200,150,30,0,Math.PI*2);
44         context.stroke();
45
46         context.beginPath();
47         context.arc(300,50,30,0,Math.PI/3);
48         context.fill();
49
50         context.beginPath();
51         context.arc(400,50,30,0,Math.PI/3,true);
52         context.fill();
53
54         context.beginPath();
55         context.arc(300,150,30,0,Math.PI/3);
56         context.stroke();
57
58         context.beginPath();
59         context.arc(400,150,30,0,Math.PI/3,true);
60         context.stroke();
61
62         context.beginPath();
63         context.lineWidth=2;
64         context.arc(100,250,30,0,Math.PI/3,true);
65         context.closePath();
66         context.stroke();
67     </script>
68 </body>
69 </html>
