[笔记]Optical Fiber

一、简介

　　光纤：是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。通常，光纤的一端的发射装置使用发光二极管（light emitting diode,LED）或一束激光将光脉冲传送至光纤，光纤的另一端的接收装置使用光敏元件检测脉冲。

　　光纤与光缆：多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为光缆.光纤外层的保护结构可防止周围环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。

二、光纤模块

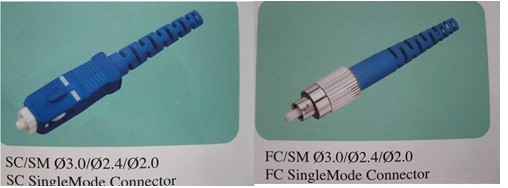

　　常用的光纤接口有SC、FC和ST插拔式或尾纤型光接口;SC是方形塑胶的连接头;FC是圆柱形金属连接头,同时带螺纹;

　　

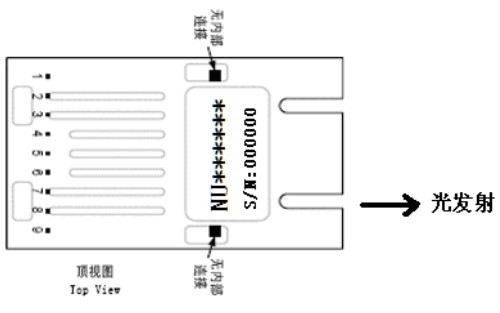

　　模块PIN脚图：　

　　

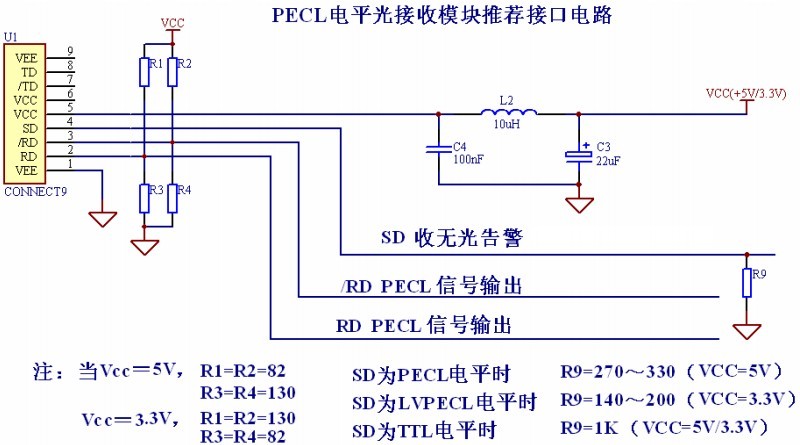

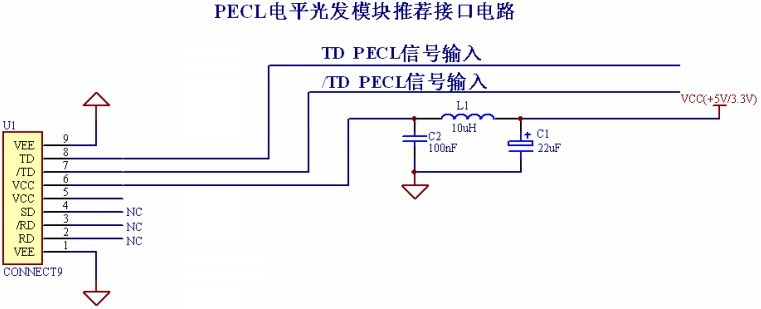

　　推荐接口电路图:

　　

　

　　

　　
