单臂路由实战 配置

技术范围：交换路由
技术关键词：VLAN 单臂路由
关键技术：单臂路由

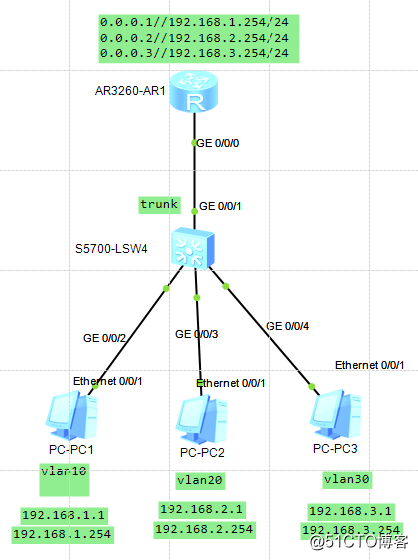

环境要求：一台核心路由器，一台汇聚层交换机，（可根据实际需要增减），三台PC机（可根据实际情况增加）。
缺点：单臂路由容易引起路由器的f0/0口的干道过载，从而引起网络延迟大和单点故障时没有冗余线路。

配置设备：

路由器	交换机	PC机
1台	1台	3台

具体配置：
pc1: (vlan10)

ip 地址	子网掩码	网关
192.168.1.1	255.255.255.0	192.168.1.254

pc2: (vlan20)

ip地址	子网掩码	网关
192.168.2.1	255.255.255.0	192.168.2.254

pc3:(vlan30)

ip地址	子网掩码	网关
192.168.3.1	255.255.255.0	192.168.3.254

交换机SW4:

交换机配置命令：
<SW4>system-view 进入系统视图
[Huawei]sysname SW4修改交换机名称

[sw4]vlan batch 10 20 30 创建多个VLAN
[SW4]interface GigabitEthernet 0/0/4进端口
[SW4-GigabitEthernet0/0/4]port link-type access 端口模式更改为access模式
[SW4-GigabitEthernet0/0/4]port default vlan 30加入vlan
[SW4-GigabitEthernet0/0/4]quit退出
[SW4]interface GigabitEthernet 0/0/3进端口
[SW4-GigabitEthernet0/0/3]port link-type access 端口模式更改为access模式
[SW4-GigabitEthernet0/0/3]port default vlan 20加入vlan
[SW4-GigabitEthernet0/0/3]quit退出
[SW4]interface GigabitEthernet 0/0/2进端口
[SW4-GigabitEthernet0/0/2]port link-type access 端口模式更改为access模式
[SW4-GigabitEthernet0/0/2]port default vlan 10加入vlan
[SW4-GigabitEthernet0/0/2]quit退出
[SW4]interface GigabitEthernet 0/0/1 进入端口0/0/1
[SW4-GigabitEthernet0/0/1]port link-type trunk 端口开启trunk模式
[SW4-GigabitEthernet0/0/1]port trunk allow-pass vlan all 允许所有vlan通过

路由器R1配置命令：
<Huawei>system-view进入系统视图
[Huawei]sysname R1修改路由器名称
[R1]interface GigabitEthernet 0/0/0.1进入子端口
[R1-GigabitEthernet0/0/0.1]dot1q termination vid 10封装dot1q协议加入对应vlan号
[R1-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24 设置子端口ip掩码
[R1-GigabitEthernet0/0/0.1]arp broadcast enable 开启接口ARP广播
[R1-GigabitEthernet0/0/0.1]quit退出
[R1]interface GigabitEthernet 0/0/0.2进入子端口
R1-GigabitEthernet0/0/0.2]dot1q termination vid 20封装dot1q协议加入对应vlan号
[R1-GigabitEthernet0/0/0.2]ip address 192.168.2.254 24设置子端口ip掩码
[R1-GigabitEthernet0/0/0.2]arp broadcast enable 开启接口ARP广播
[R1-GigabitEthernet0/0/0.2]quit退出
[R1]interface GigabitEthernet 0/0/0.3进入子端口
[R1-GigabitEthernet0/0/0.3]dot1q termination vid 30封装dot1q协议加入对应vlan号
[R1-GigabitEthernet0/0/0.3]ip address 192.168.3.254 24设置子端口ip掩码
[R1-GigabitEthernet0/0/0.3]arp broadcast enable 开启接口ARP广播
[R1-GigabitEthernet0/0/0.3]quit//退出

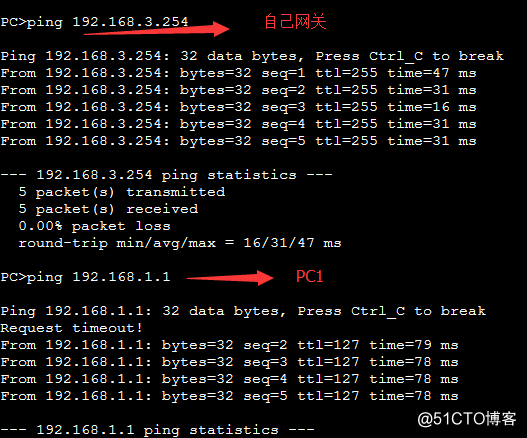

PC3测试附图：

注意事项：路由器所连接端口最好是不要有任何的配置信息。
