blktrace分析block layer性能

2019独角兽企业重金招聘Python工程师标准>>>

1. 基本概念
  blktrace是一个针对Linux内核中块设备I/O层的跟踪工具，用来收集磁盘IO信息中当IO进行到块设备层（block层，所以叫blk trace）时的详细信息（如IO请求提交，入队，合并，完成等等一些列的信息）。通过使用这个工具，使用者可以获取I/O请求队列的各种详细的情况，包括进行读写的进程名称、进程号、执行时间、读写的物理块号、块大小等等，是一个Linux下分析I/O相关内容的很好的工具。
  blkparse是配合blktrace使用的分析工具。在Unix类系统设计中，有个理念叫一切皆文件。因此，我们会发现很多系统性能信息其实来自于/proc/中的文件。这个目录其实是虚拟文件系统，cgroup也是类似的东西。这是一个很有意思的方式让Linux内核空间和用户空间进行通信。blktrace则是使用了另一个虚拟文件系统，/sys/kernel/debug 。它通过这个文件于内核进行交互，并获取信息。

2. 实现原理

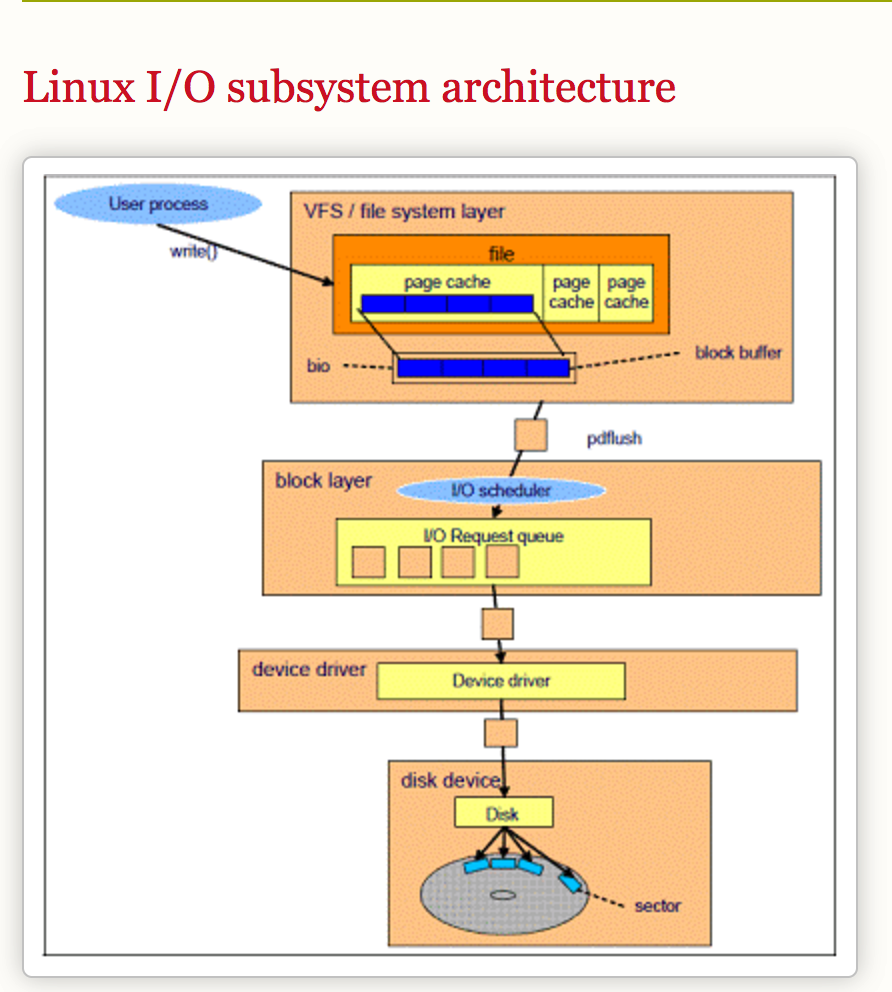

  blktrace的采集位置是block层，也称为块设备层。在io调度层上面。cgroup中blkio.throttle.*等限制也是在这个层（也有图是把块设备层画在io调度层上一层）。图中的pdflush就是操作系统page cache回写的线程。

  blktrace测试的时候，会分配物理机上逻辑cpu个数个线程，并且每一个线程绑定一个逻辑cpu来收集数据。然后，它会在/sys/kernel/debug（debugfs）中产生和每个线程对应的文件，然后调用ioctl函数，产生系统调用和内核交互。内核就会往文件中写入数据。

3. 使用方法
  sudo mount -t debugfs debugfs /sys/kernel/debug
  sudo blktrace /dev/sdb
  blkparse sdb -d sdb.bin >/dev/null

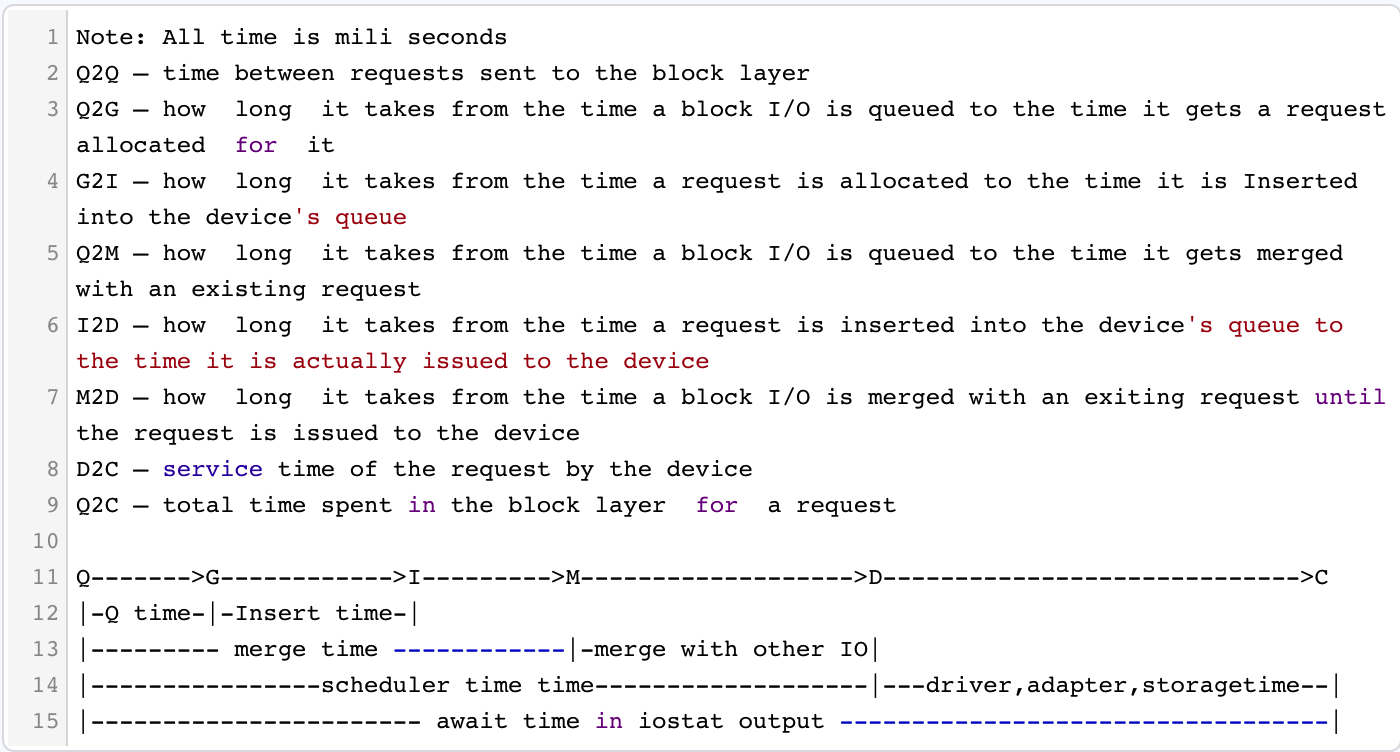

  btt -A -i sdb.bin

4. 字段说明
A
映射值对应设备 IO was remapped to a different device
B
IO反弹，由于32位地址长度限制，所以需要copy数据到低位内存，这会有性能损耗。IO bounced
C
IO完成 IO completion
D
将IO发送给驱动 IO issued to driver
F
IO请求，前合并 IO front merged with request on queue
G
获取 请求 Get request
I
IO插入请求队列 IO inserted onto request queue
M
IO请求，后合并 IO back merged with request on queue
P
插上块设备队列（队列插入机制） Plug request
Q
io被请求队列处理代码接管。 IO handled by request queue code
S
等待发送请求。 Sleep request
T
由于超时而拔出设备队列 Unplug due to timeout
U
拔出设备队列 Unplug request
X
开始新的扇区 Split
