Silverlight画几何图形，显示中间过程(计算两个Point的距离，画虚线的方法)

最新推荐文章于 2025-08-06 14:51:32 发布

weixin_33738578

最新推荐文章于 2025-08-06 14:51:32 发布

阅读量111

点赞数

CC 4.0 BY-SA版权

原文链接：http://www.cnblogs.com/greatverve/archive/2010/10/08/silverlight-draw.htm

在51aspx上找到一个非常酷的画几何图形的源码。可惜太复杂，看不懂。
干脆自己琢磨吧，先动态画条直线，画个圆，所谓动态就是指画直线或圆的时候，能显示中间过程。
同时学到了怎样计算两个点之间的距离，怎样画虚线。

大气象

< UserControl x:Class ="DrawLine.DrawEclipse"
    xmlns ="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x ="http://schemas.microsoft.com/winfx/2006/xaml"
    Width ="400" Height ="300" >
     < Canvas x:Name ="panel" Background ="Black" MouseMove ="panel_MouseMove" MouseLeftButtonDown ="panel_MouseLeftButtonDown" >

     </ Canvas >
</ UserControl >

大气象

using System;
using System.Collections.Generic;
using System.Linq;
using System.Net;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Animation;
using System.Windows.Shapes;

namespace DrawLine
{
     public partial class DrawEclipse : UserControl
    {
         public DrawEclipse()
        {
            InitializeComponent();
        }

         private bool IsStart = true ; // 是否是起点。
         private double pX1 = 0 , pY1 = 0 ; // 起点坐标
         private double pX2 = 0 , pY2 = 0 ; // 终点坐标
        Ellipse ellipse = new Ellipse(); // 画圆心
        Ellipse ellipseTmp = new Ellipse(); // 画临时圆
        Line lineTmp = new Line(); // 临时直线

         private void panel_MouseLeftButtonDown( object sender, MouseButtonEventArgs e)
        {
            Point p = e.GetPosition(sender as FrameworkElement); // 取得鼠标点下的位置
            Canvas pnl = sender as Canvas;
             if (IsStart)
            {
                pX1 = p.X; // 设置起点坐标
                pY1 = p.Y;
            }
             else
            {
                pX2 = p.X; // 设置终点坐标
                pY2 = p.Y;
            }
             if (IsStart) // 如果是起点，则画起点。
            {
                DrawPoint(pnl);
            }
             else
            {
                DrawOneEclipse(pnl);
                 if (lineTmp != null )
                    pnl.Children.Remove(lineTmp);
            }
            IsStart = ! IsStart;
        }
         // 画圆
         private void DrawOneEclipse(Canvas pnl)
        {
            Ellipse ellipseOne = new Ellipse(); // 画圆
            ellipseOne.Stroke = new SolidColorBrush(Color.FromArgb( 255 , 255 , 255 , 255 )); // 动态设置Stroke属性的方法。
            ellipseOne.StrokeThickness = 2 ;
             // 计算两点距离
            Point p1 = new Point(pX1, pY1);
            Point p2 = new Point(pX2, pY2);
             //
            var dx = p1.X - p2.X;
            var dy = p1.Y - p2.Y;
             double distance = Math.Sqrt(dx * dx + dy * dy);

            ellipseOne.Width = distance * 2 ;
            ellipseOne.Height = distance * 2 ;

            Canvas.SetLeft(ellipseOne, pX1 - distance); // 动态设置Ellipse的Canvas.Top与Canvas.Left
            Canvas.SetTop(ellipseOne, pY1 - distance);

            pnl.Children.Add(ellipseOne);
        }
         // 画点
         private void DrawPoint(Canvas pnl)
        {
            ellipse.Stroke = new SolidColorBrush(Color.FromArgb( 255 , 255 , 255 , 255 )); // 动态设置Stroke属性的方法。
            ellipse.StrokeThickness = 2 ;
            ellipse.Width = 4 ;
            ellipse.Height = 4 ;
            Canvas.SetLeft(ellipse, pX1); // 动态设置Ellipse的Canvas.Top与Canvas.Left
            Canvas.SetTop(ellipse, pY1);

            pnl.Children.Add(ellipse);
        }
         // 画临时圆
         private void DrawTmpEclipse(Canvas pnl)
        {
             if (ellipseTmp != null )
                pnl.Children.Remove(ellipseTmp);
            ellipseTmp.Stroke = new SolidColorBrush(Color.FromArgb( 255 , 255 , 255 , 255 )); // 动态设置Stroke属性的方法。
            ellipseTmp.StrokeThickness = 2 ;
             // 计算两点距离
            Point p1 = new Point(pX1, pY1);
            Point p2 = new Point(pX2, pY2);
             //
            var dx = p1.X - p2.X;
            var dy = p1.Y - p2.Y;
             double distance = Math.Sqrt(dx * dx + dy * dy);

            ellipseTmp.Width = distance * 2 ;
            ellipseTmp.Height = distance * 2 ;

            Canvas.SetLeft(ellipseTmp, pX1 - distance); // 动态设置Ellipse的Canvas.Top与Canvas.Left
            Canvas.SetTop(ellipseTmp, pY1 - distance);

            pnl.Children.Add(ellipseTmp);

            pnl.Children.Remove(ellipse); // 删除起点。
        }
         // 画临时直线
         private void DrawTmpLine(Canvas pnl)
        {
             if (lineTmp != null )
                pnl.Children.Remove(lineTmp);
            lineTmp.X1 = pX1;
            lineTmp.Y1 = pY1;
            lineTmp.X2 = pX2;
            lineTmp.Y2 = pY2;

            lineTmp.Stroke = new SolidColorBrush(Color.FromArgb( 255 , 255 , 255 , 255 ));
            lineTmp.StrokeThickness = 2 ;
             // 设置虚线的方法
            DoubleCollection dc = new DoubleCollection(){ 1 , 1 };
            lineTmp.StrokeDashArray = dc;

            pnl.Children.Add(lineTmp);
        }

         private void panel_MouseMove( object sender, MouseEventArgs e)
        {
            Point p = e.GetPosition(sender as FrameworkElement); // 取得鼠标点下的位置
            Canvas pnl = sender as Canvas;
             if ( ! IsStart) // 如果不是起点，则设置临时终点
            {
                pX2 = p.X; // 设置终点坐标
                pY2 = p.Y;
                DrawTmpLine(pnl);
                DrawTmpEclipse(pnl);
            }
        }
    }
}

本文源码：http://files.cnblogs.com/greatverve/DrawLineEclipse.rar

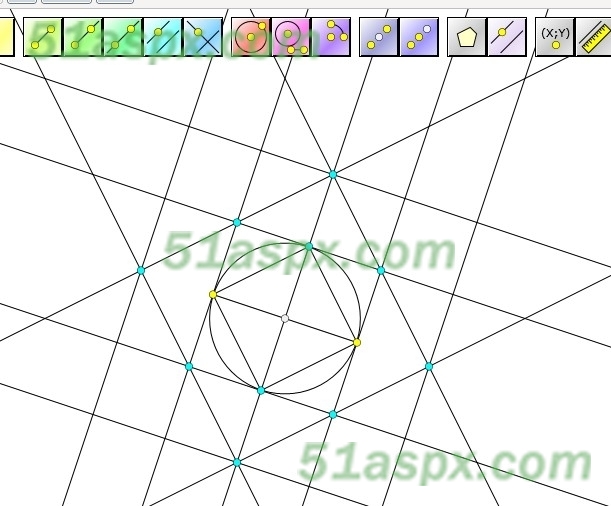

参考：http://51aspx.com/CV/SLGeometry/
这个源码酷多了。看看吧。
