arcgis api for js入门开发系列十五台风轨迹

最新推荐文章于 2023-08-24 16:44:50 发布

转载最新推荐文章于 2023-08-24 16:44:50 发布 · 333 阅读

本文介绍了在地图上实现台风轨迹分析的方法，包括设置不同时间段的警戒线、使用不同符号样式来区分时间间隔内的路径，以及如何标记台风位置等。通过具体的代码示例展示了如何运用SimpleLineSymbol和PictureMarkerSymbol来绘制警戒线和台风图标。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

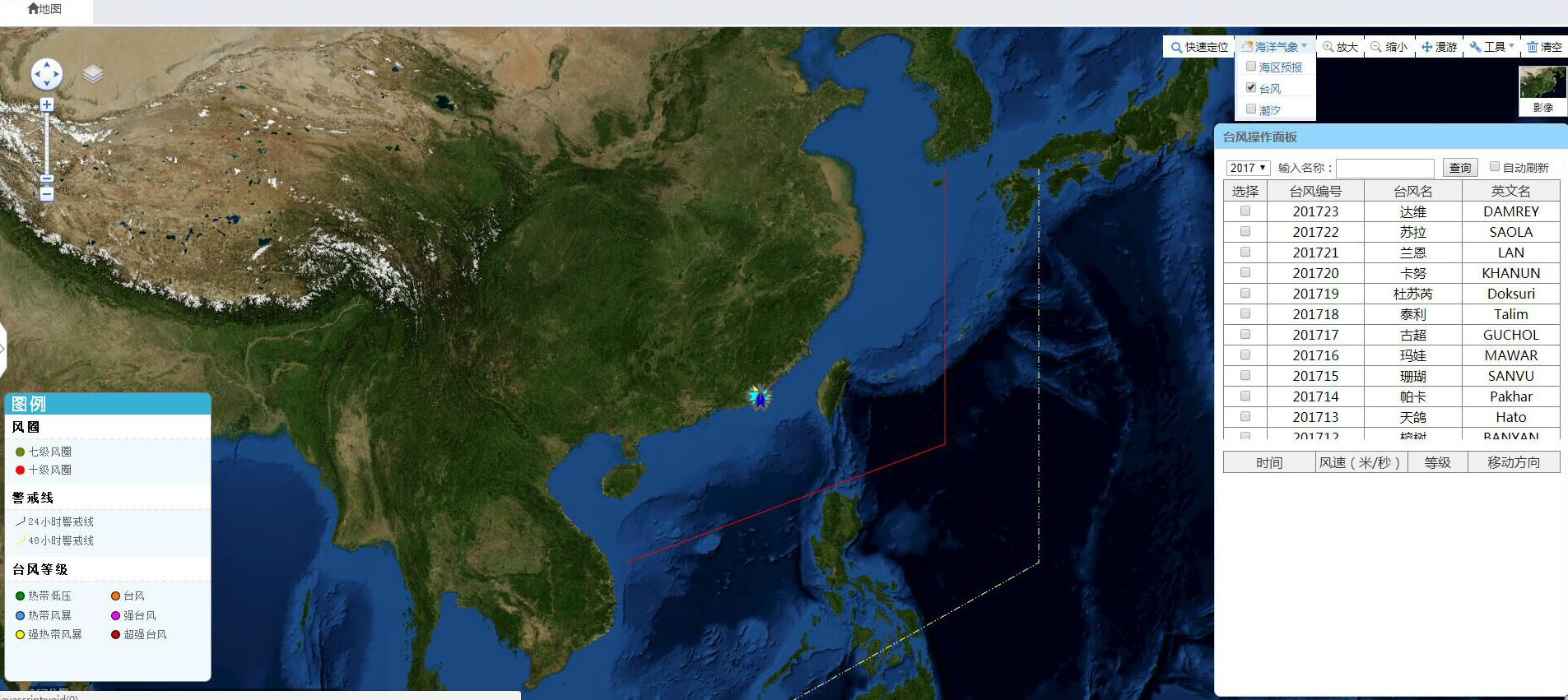

上一篇实现了demo的地图最近设施点路径分析，本篇新增台风轨迹，截图如下：

下面简单介绍相关知识点：

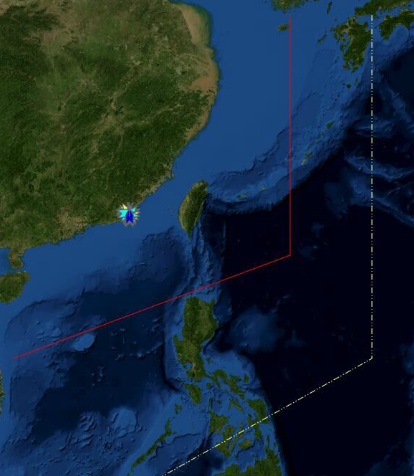

警戒线

警戒线坐标集合：

var lineArr24=[[127,34],[127,21],[110,15]];//24小时警戒线坐标集合
var lineArr48=[[132,34],[132,15],[105,0]];//48小时警戒线集合

线符号样式SimpleLineSymbol：

var symbol24 = new esri.symbol.SimpleLineSymbol(esri.symbol.SimpleLineSymbol.STYLE_SOLID, new dojo.Color([255,0,0]), 1);
var symbol48 = new esri.symbol.SimpleLineSymbol(esri.symbol.SimpleLineSymbol.STYLE_DASHDOTDOT, new dojo.Color([255,255,153]), 1);

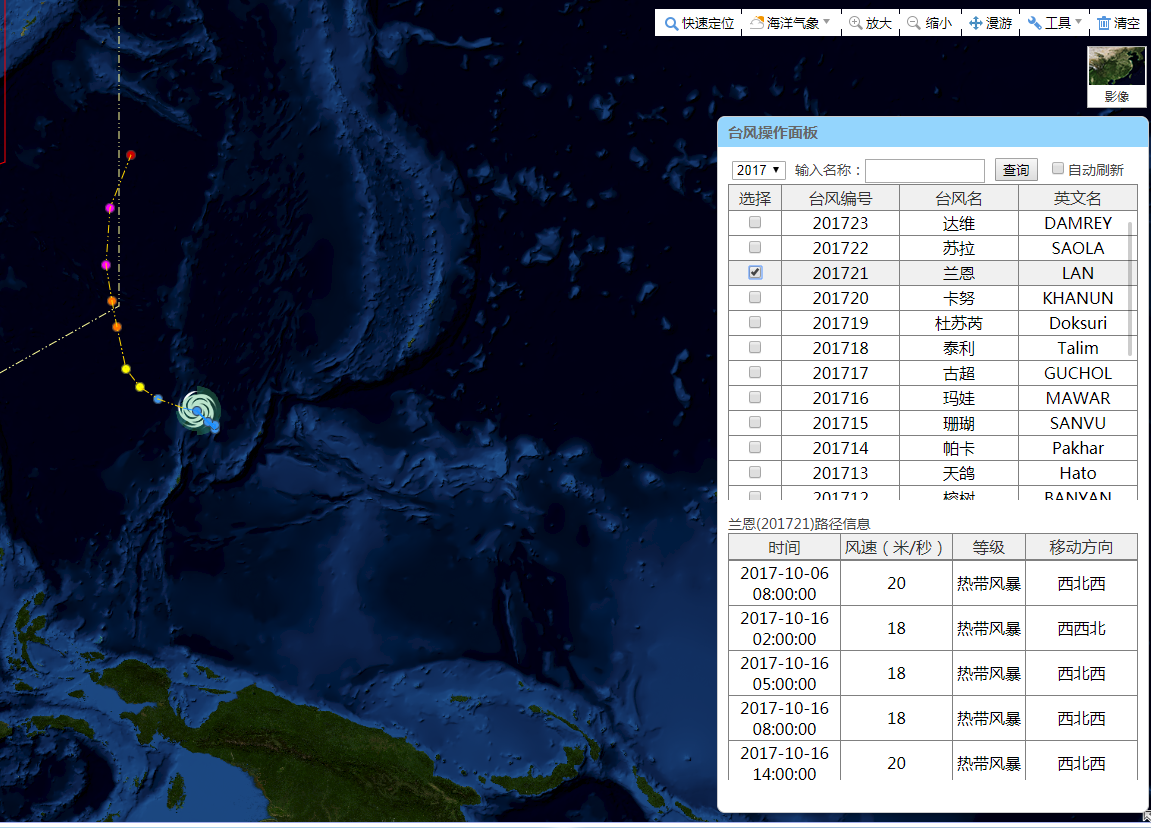

台风操作面板

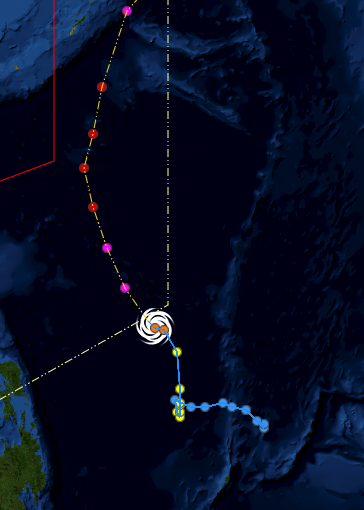

台风路径符号

点符号PictureMarkerSymbol

var TFQ_Symbol=new esri.symbol.PictureMarkerSymbol(getRootPath()+'content/images/weather/typhoon.png', 40, 40)

线符号SimpleLineSymbol：

var T_Symbol=new esri.symbol.SimpleFillSymbol(esri.symbol.SimpleFillSymbol.STYLE_SOLID,
new esri.symbol.SimpleLineSymbol(esri.symbol.SimpleLineSymbol.STYLE_SOLID,
new dojo.Color([255, 165, 0]), 0.01), new dojo.Color([255,20,147, 0.35]));
var Line_symbol= new esri.symbol.SimpleLineSymbol(esri.symbol.SimpleLineSymbol.STYLE_DASHDOTDOT, new dojo.Color([255,215,0]), 1);

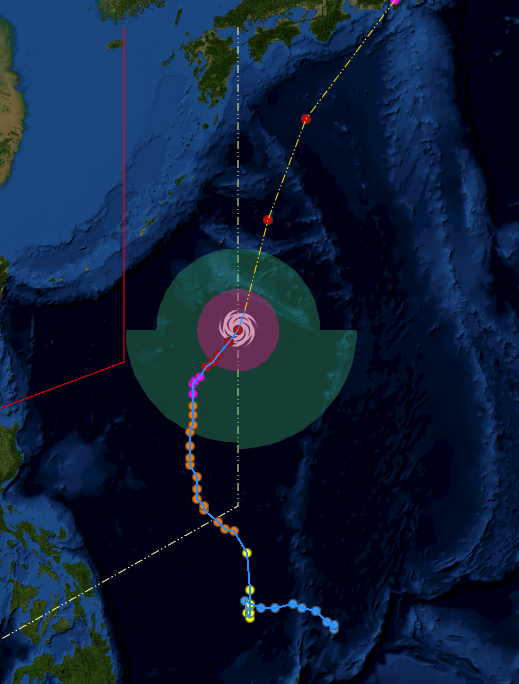

扇形风圈
