利用OSPF等多种协议实现全网互通

需求分析：

公司网络中运行了多种路由协议，通过重分发实现内网互通，
并通过R3总公司网络重分发默认路由实现全网互通。

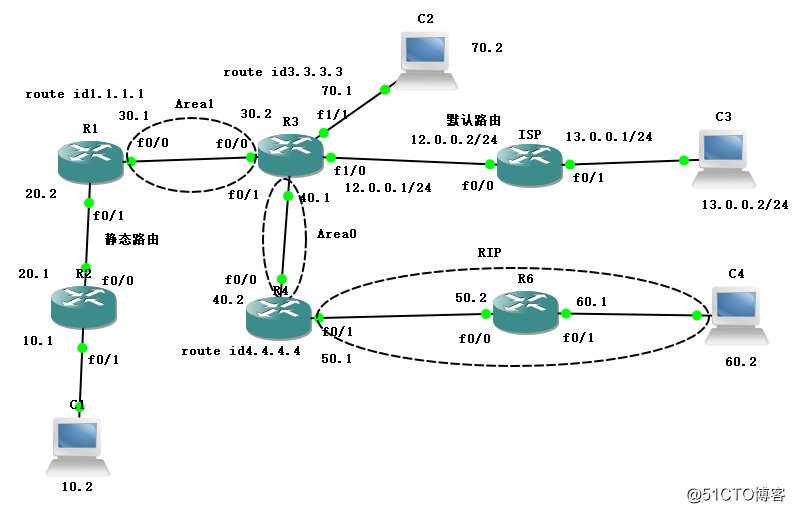

（注：拓扑中未详细说明的IP段落均以192.168开头，
如10.1段落意为192.168.10.1/24）

具体配置流程如下：

R1配置

1、配置端口IP

int f0/0
ip add 192.168.30.1 255.255.255.0
int f0/1
ip add 192.168.20.2 255.255.255.0

2、R1和R2之间为静态路由:

ip route 192.168.10.0 255.255.255.0 192.168.20.1

3、配置OSPF，宣告直连网段,重分发未知网段

router ospf 1 ##设置ospf进程号为1;
router-id 1.1.1.1 ##设置router-id；
network 192.168.30.0 0.0.0.255 area 1 ##宣告在area1中的网段(采取反掩码)
redistribute connected subnets ##重分发直连的20网段
redistribute static subnets ##重分发静态路由部分
