本文详细介绍了在三维建筑设计软件中创建楼梯及坡道的具体步骤，包括编辑参数、绘制楼梯、添加栏杆等，并通过实例展示了如何调整楼梯方向、进行尺寸标注等实用技巧。

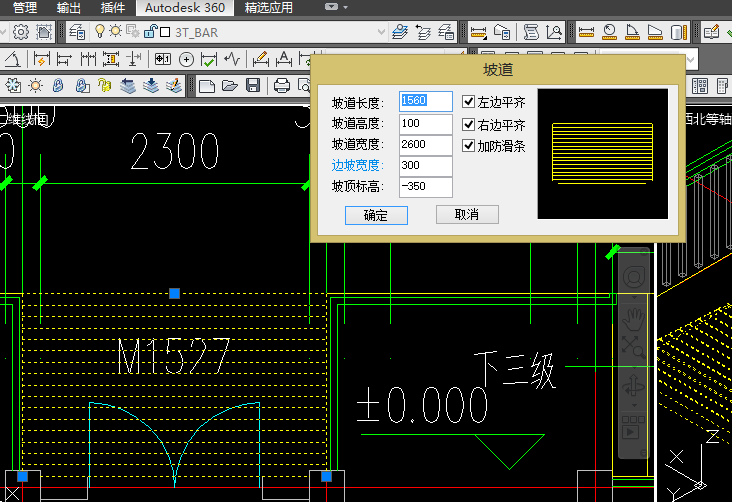

“楼梯其他”“坡道”编辑坡道的各项数据，
三维图中坡道反了。
在平面图中镜像，“MI"镜像坡道。给坡道一个箭头引注，

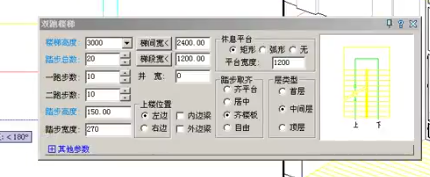

绘制楼梯：”楼梯其他“”双跑楼梯“

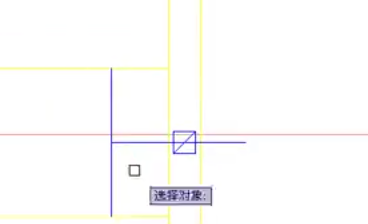

编辑参数，绘制楼梯，双击楼梯，改变成首层。三维里只有扶手没有栏杆，绘制栏杆。在平面扶手上绘制”REC"一个40×40的小矩形。做辅助线移动矩形到一个踏步的中间位置。
选择小方块和楼梯，”工具““局部可见”
其他的都隐藏，三维图中，小方块在Z轴的标高不对，选择小方块”工具“移位”“Z”“150”上移一个踏步高度，EXT，把小方块向上拉伸“780”900－120，选择扶手，右键“加栏杆”

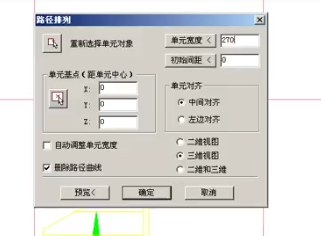

单元宽度为踏步宽度。完成后，恢复可见。
从±0到负0.350需要下三个台阶。

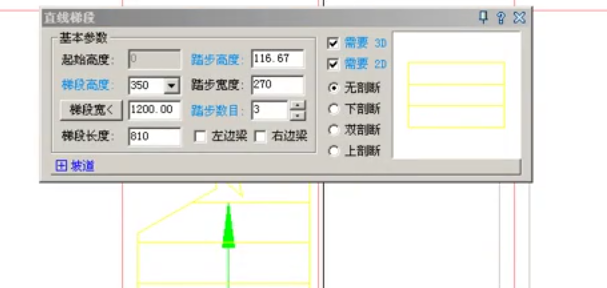

“楼梯其他”“直线梯段”

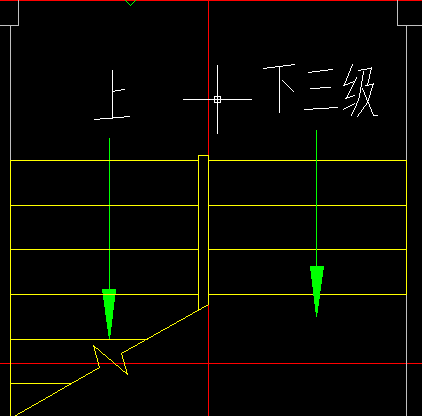

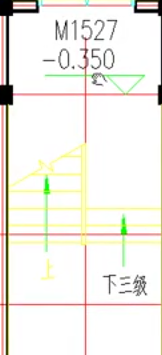

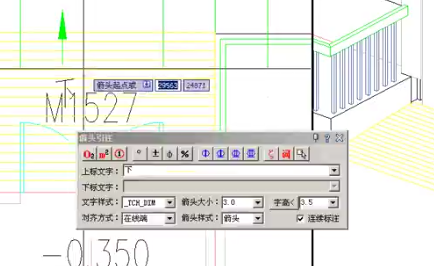

编辑数据。放置楼梯。三维中是倒着的，需要在平面中镜像楼梯，在三维中，移位，“Z"”-350“画好之后回到平面“箭头引注”“下三级”
”尺寸标注““逐点标注”

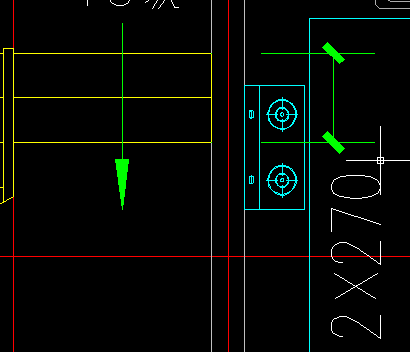

移动数据到合适的位置，将540改为2×270.完成。
