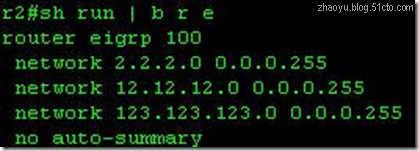

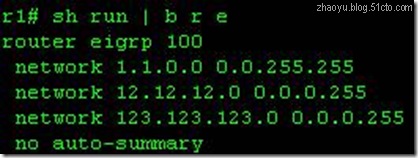

1 、基本配置

2 、 metric 计算

Metric=(107/bw+delay/10)*256

BW= 沿途更新入向接口带宽的最小值； delay= 沿途更新入向接口延迟总和

注意：在计算 107/bw 的时候如果出现了小数一律去整，例如： 19.9=19 ， 19.1=19

实例

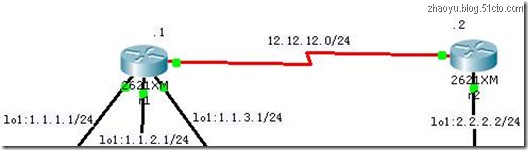

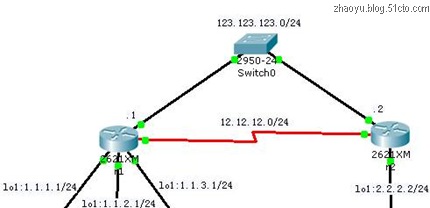

当此路由进入 R1 在图中经历了 R2 的 lo1 和 R1 的 F0/0

Metric=(107/100000+ （ 100+5000 ） /10)*256=610*256=156160

3 、非等负载均衡

非等开销负载均衡唯一只有 EIGRP 支持，此技术可以根据开销的不同来分配数据包在每个链路上所走的数量。他的前提依据：非等开销负载均衡只能在 successor feasible successor 路由器之间进行

Successor 路由器就是 EIGRP 转发信息的路由器

Feasible successor 路由器是后继，当 successor 坏掉后 EIGRP 会自动在拓扑表中选择此路由来转发数据，不需要在重新计算路由表。

成为 successor 的条件是：具有最小的 FD 值

成为 Feasible successor 的条件是： AD 要小于 successor 的 FD

AD ：叫做通告距离，是我的邻居路由器到达目标网络的度量值（即就是邻居到达目标的 FD ）

FD ：叫做可行距离，就是我到达目标网络的度量值

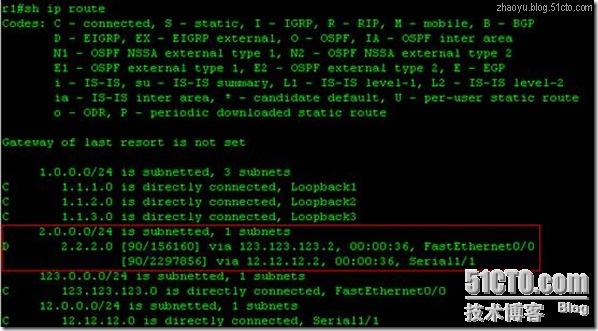

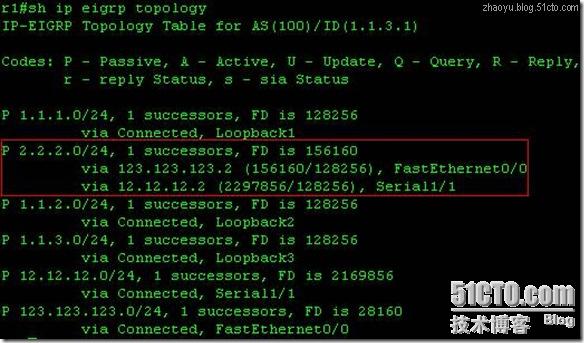

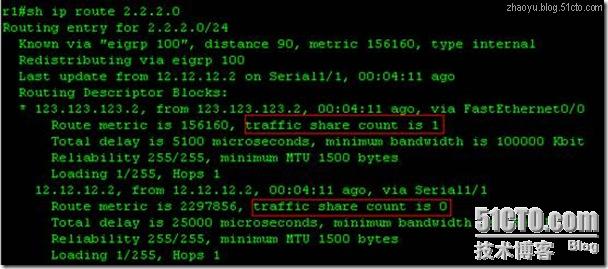

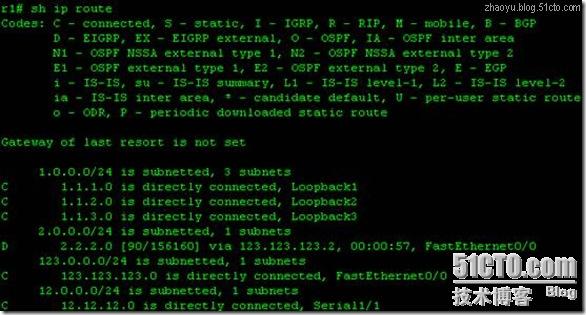

在 R1 的 topo 表中，可以看到到达 2.2.2.0 网络有 1 个 successor 路由器 FD 是 156160 ， AD 是 128256

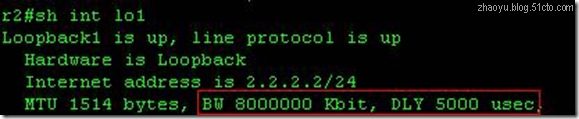

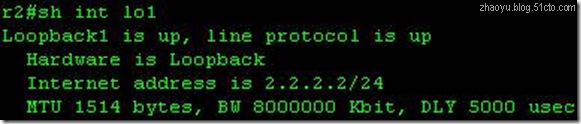

FD 刚才已经计算过了，在此不另行计算， AD 就是邻居到达这个 2.2.2.0 网络的 FD 那么从图上可以得知 2.2.2.0 是 R2 直连的环回接口，所以沿途更新入向接口只经历了一个 LO1

Metric=(107/8000000+5000/10)*256= （ 1.25 （取整） +500 ） =501*256=128256

另一个路由条目之所以能够进入 topo 表的原因是走 12.12.12.2 的条目的 AD （ 128256 ） <successor 的 FD （ 156160 ），所以此路由条目可以成为 feasible successor ，即满足了非等效负载均衡的条件，实施操作如下

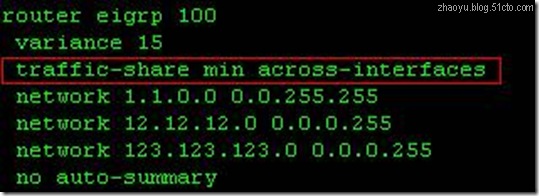

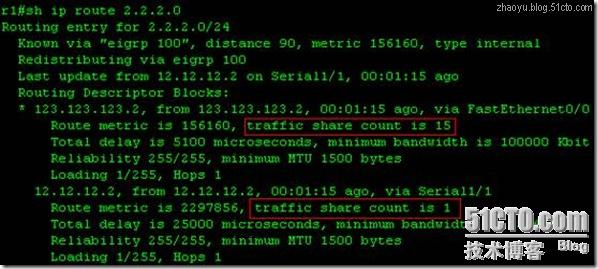

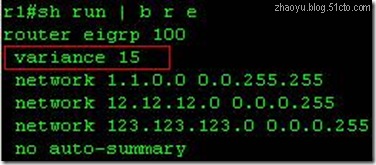

首先先算出两个条目的度量值差 2297856/156160=14.714( 注意这个地方进位取整 )=15
