一．实验需求。

创建vlan，用Hybrid来增添vlan组成员。让相同的ip地址、网关，不同的vlan却能让它们能通，但是pc1却不能和pc4拼通。

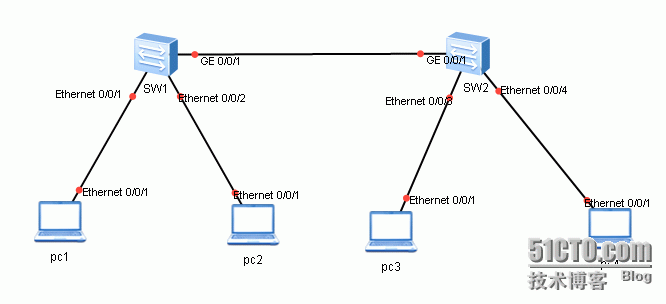

二．拓扑图。

三．实验步骤。

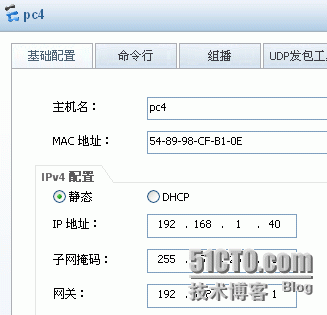

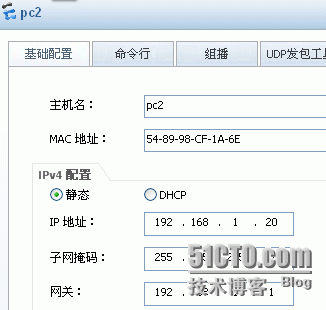

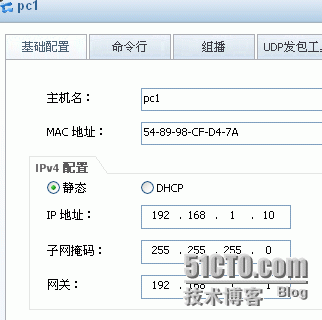

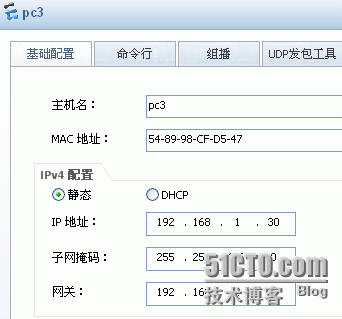

【1】。

【2】以下命令在sw1输入。

<Huawei>system-view

[Huawei]vlan 10

[Huawei-vlan10]vlan 20

[Huawei-vlan20]vlan 30

[Huawei-vlan30]int e0/0/1

[Huawei-Ethernet0/0/1]port link-type hybrid

[Huawei-Ethernet0/0/1]port hybrid pvid vlan 10

[Huawei-Ethernet0/0/1]port hybrid untagged vlan 10 20

[Huawei-vlan30]int e0/0/2

[Huawei-Ethernet0/0/2]port link-type hybrid

[Huawei-Ethernet0/0/2]port hybrid pvid vlan 20

[Huawei-Ethernet0/0/2]port hybrid untagged vlan 10 20 30

【3】以下命令在sw2输入。

<Huawei>system-view

[Huawei]vlan 10

[Huawei-vlan10]vlan 20

[Huawei-vlan20]vlan 30

[Huawei-vlan30]int e0/0/3

[Huawei-Ethernet0/0/3]port link-type hybrid

[Huawei-Ethernet0/0/3]port hybrid pvid vlan 10

[Huawei-Ethernet0/0/3]port hybrid untagged vlan 10 20

[Huawei-Ethernet0/0/3]int e0/0/4

[Huawei-Ethernet0/0/4]port link-type hybrid

[Huawei-Ethernet0/0/4]port hybrid pvid vlan 40

[Huawei-Ethernet0/0/4]port hybrid untagged vlan 20 40

【4】。在sw1中配置Hybrid的中继口。

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type hybrid

[Huawei-GigabitEthernet0/0/1]port hybrid tagged vlan 10 20 30

【5】。在sw1中配置Hybrid的中继口。

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type hybrid

[Huawei-GigabitEthernet0/0/1]port hybrid tagged vlan 10 20 30

【6】。Pc1拼pc3和pc1拼pc2

能通。

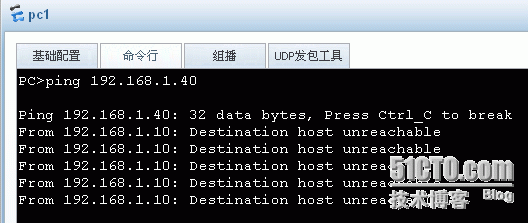

【7】pc1拼pc2.

不通。

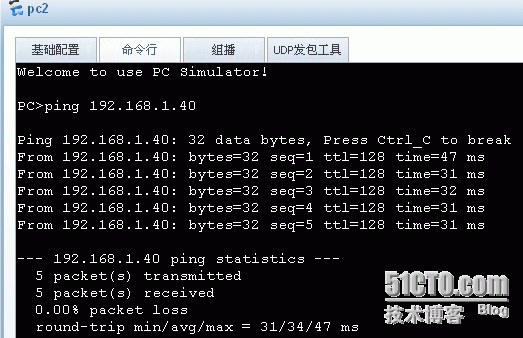

【8】pc2拼pc4.

拼通。
