Design Patterns（二十）：Observer Pattern--VB代码

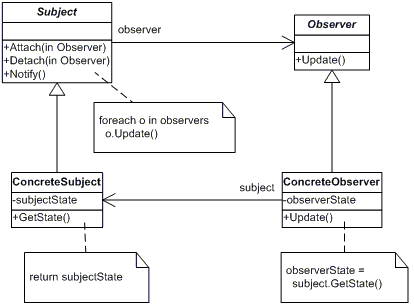

结构图



角色

• 抽象主题（Subject）角色：主题角色把所有对观察者对象的引用保存在一个聚集里，每个主题都可以有任何数量的观察者。抽象主题提供一个接口，可以增加和删除观察者对象，主题角色又叫做抽象被观察者（Observable）角色。
• 抽象观察者（ConcreteSubject）角色：为所有的具体观察者定义一个接口，在得到主题的通知时更新自己。这个接口叫做更新接口。
• 具体主题（Observer）角色：将有关状态存入具体观察者对象；在具体主题的内部状态改变时，给所有登记过的观察者发出通知。具体主题角色又叫做具体被观察者角色(Concrete Observable)。
• 具体观察者（ConcreteObserver）角色：存储与主题的状态自洽的状态。具体观察者角色事项抽象观察者角色所要求的更新接口，以便使本身的状态与主题的状态相协调。如果需要，具体观察者角色可以保存一个指向具体主题对象的引用。

动机

　　在软件构建过程中集合，某些对象的状态在转换过程中，可能由于某种需要，要求程序能够回溯到对象之前处于某个点时的状态。如果使用一些公有接口来让其他对象得到对象的状态，便会暴露对象的细节实现。
    如何实现对象状态的良好保存与恢复？但同时又不会因此而破坏对象本身的封装性。

意图

   定义对象间的一种一对多的依赖关系，以便当一个对象的状态发生改变时，所有依赖于它的对象都得到通知并自动更新。

示意性代码

示意性代码
'MainApp test application
Module MainApp
    Public Sub Main()
        'Configure Observer pattern
        Dim s As ConcreteSubject = New ConcreteSubject()

        s.Attach(New ConcreteObserver(s, "X"))
        s.Attach(New ConcreteObserver(s, "Y"))
        s.Attach(New ConcreteObserver(s, "Z"))

        'Change subject and notify observers
        s.SubjectState = "ABC"
        s.Notify()

        'Wait for user
        Console.ReadLine()
    End Sub
End Module

' "Subject"
Public MustInherit Class Subject
    Private observers As New List(Of Observer)

    Public Sub Attach(ByVal observer As Observer)
        observers.Add(observer)
    End Sub

    Public Sub Detach(ByVal observer As Observer)
        observers.Remove(observer)
    End Sub

    Public Sub Notify()
        For Each o As Observer In observers
            o.update()
        Next
    End Sub

End Class

'"ConcreteSubject"
Public Class ConcreteSubject
    Inherits Subject
    Private _subjectState As String
    'Property
    Public Property SubjectState() As String
        Get
            Return _subjectState
        End Get
        Set(ByVal value As String)
            _subjectState = value
        End Set
    End Property
End Class

'"Observer"
Public MustInherit Class Observer
    MustOverride Sub update()
End Class

'"ConcreteObserver"
Public Class ConcreteObserver
    Inherits Observer
    Private _name As String
    Private observerState As String
    Private _subject As ConcreteSubject
    'Constructor
    Public Sub New(ByVal subject As ConcreteSubject, ByVal name As String)
        Me._subject = subject
        Me._name = name
    End Sub

    'Property
    Public Property Subject() As ConcreteSubject
        Get
            Return _subject
        End Get
        Set(ByVal value As ConcreteSubject)
            _subject = value
        End Set
    End Property

    Public Overrides Sub Update()
        observerState = _subject.SubjectState
        Console.WriteLine("Observer {0}'s new state is {1}", _
          _name, observerState)
    End Sub

End Class



 一个实例

 下面的观察者代码演示了投资者登记后，每次股价发生变化，都会得到通知。

实例代码
Module MainApp
    Public Sub MainApp()
        'Create investors
        Dim s As New Investor("Sorros")
        Dim b As New Investor("Berkshire")

        'Create IBM stock and attach investors
        Dim ibm As New IBM("IBM", 120.0)
        ibm.Attach(s)
        ibm.Attach(b)

        'Change price, which notifies investors
        ibm.Price = 121.1
        ibm.Price = 122.0
        ibm.Price = 123.5
        ibm.Price = 124.75

        'Wait for user
        Console.ReadLine()
    End Sub
End Module

'"Subject"
Public MustInherit Class Stock

    Private _Price As Double
    Private _Symbol As String
    Private investors As New List(Of Investor)

    'Constructor
    Sub New(ByVal symbol As String, ByVal price As Double)
        _Symbol = symbol
        _Price = price
    End Sub

    'Properties
    Public Property Price() As Double
        Get
            Return _Price
        End Get
        Set(ByVal value As Double)
            _Price = value
            Notify()
        End Set
    End Property

    Public Property Symbol() As String
        Get
            Return _Symbol
        End Get
        Set(ByVal value As String)
            _Symbol = value
        End Set
    End Property

    Public Sub Attach(ByVal investor As Investor)
        investors.Add(investor)
    End Sub

    Public Sub Detach(ByVal investor As Investor)
        investors.Remove(investor)
    End Sub

    Public Sub Notify()
        For Each investor As Investor In investors
            investor.Update(Me)
        Next
        Console.WriteLine("")
    End Sub
End Class

'"ConcreteObject"
Public Class IBM
    Inherits Stock

    'Constructor
    Sub New(ByVal symbol As String, ByVal price As Double)
        MyBase.New(symbol, price)
    End Sub
End Class

'"Observer"
Public Interface IInvestor
    Sub Update(ByVal stock As Stock)
End Interface

'"ConcreteObserver"
Public Class Investor
    Implements IInvestor

    Private _Stock As Stock
    Private name As String

    'Constructor
    Sub New(ByVal name As String)
        Me.name = name
    End Sub

    Public Property Stock() As Stock
        Get
            Return _Stock
        End Get
        Set(ByVal value As Stock)
            _Stock = value
        End Set
    End Property

    Public Sub Update(ByVal stock As Stock) Implements IInvestor.Update
        Console.WriteLine("Notified {0} of {1}'s " & "change to {2:C}", _
            name, stock.Symbol, stock.Price)
    End Sub
End Class



 改进后的代码

 用.Net的事件委托实现上面的实例

改进后的代码
Module MainApp
    Public Sub Main()

        'Create investors
        Dim s As New Investor("Sorros")
        Dim b As New Investor("Berkshire")

        'Create IBM stock and attach investors
        Dim ibm As New IBM("IBM", 120.0)
        ibm.Attach(s)
        ibm.Attach(b)

        'Change price, which notifies investors
        ibm.Price = 121.1
        ibm.Price = 122.0
        ibm.Price = 123.5
        ibm.Price = 124.75

        'Wait for user
        Console.ReadLine()
    End Sub
End Module

'"Subject"
Public MustInherit Class Stock

    Private _Price As Double
    Private _Symbol As String
    Private Event InvesteEvent(ByVal symbol As String, ByVal price As Double)
    'Constructor
    Sub New(ByVal symbol As String, ByVal price As Double)
        _Symbol = symbol
        _Price = price
    End Sub

    'Properties
    Public Property Price() As Double
        Get
            Return _Price
        End Get
        Set(ByVal value As Double)
            _Price = value
            Notify()
        End Set
    End Property

    Public Property Symbol() As String
        Get
            Return _Symbol
        End Get
        Set(ByVal value As String)
            _Symbol = value
        End Set
    End Property

    Public Sub Attach(ByVal investor As IInvestor)
        AddHandler InvesteEvent,AddressOf investor.Update
    End Sub

    Public Sub Detach(ByVal investor As IInvestor)
        RemoveHandler InvesteEvent,AddressOf investor.Update
    End Sub

    Public Sub Notify()
        OnInveste
        Console.WriteLine("")
    End Sub

    Protected Sub OnInveste()
        RaiseEvent InvesteEvent(_symbol,_Price)
    End Sub
End Class

'"ConcreteSbject"
Public Class IBM
    Inherits Stock

    'Constructor
    Sub New(ByVal symbol As String, ByVal price As Double)
        MyBase.New(symbol, price)
    End Sub
End Class

'"Observer"
Public Interface IInvestor
    Sub Update(ByVal symbol As String, ByVal price As Double)
End Interface

'"ConcreteObserver"
Public Class Investor
    Private name As String

    'Constructor
    Sub New(ByVal name As String)
        Me.name = name
    End Sub

    Public Sub Update(ByVal symbol As String, ByVal price As Double) Implements IInvestor.Update
        Console.WriteLine("Notified {0} of {1}'s " & "change to {2:C}", _
            name, Symbol, Price)
    End Sub
End Class



Observer Pattern模式的几个要点：
　 　１、使用面向对象的抽象，Observer模式使得我们可以独立地改变目标与观察者，从而使二者之间的依赖关系达致松耦合。
　 　2、目标发送通知时，无需指定观察者，通知（可以携带通知信息作为参数）会自动传播。观察者自己决定是不需要订阅通知，目标对象对此一无所知。
     3、在C#的event中，委托充当了抽象的Observer接口，而提供事件的对象充当了目标对象。委托是比抽象Observer更为松耦合的设计。

我的理解

封装对象通知，支持通信对象的变化。

参考资料
《C#面向对象设计模式纵横谈系列课程（21）》     李建中老师
