SDN第三次上机作业

0.作业链接

http://www.cnblogs.com/easteast/p/8031627.html

1.实验目的

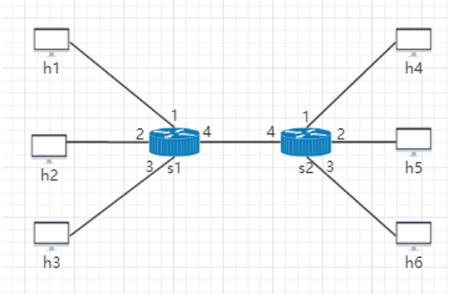

在给定如下图实验拓扑情况下，用vlan得到下列虚拟网段

要求实现
h1--h4互通
h2--h5互通
h3--h6互通
其余主机间无法通信

2.实验步骤

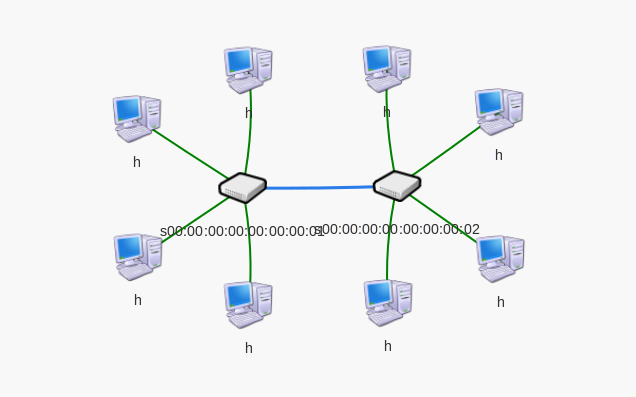

1.创建拓扑（使用python脚本语言创建）

2.利用OVS命令下发流表，实现VLAN功能
参考链接：http://blog.youkuaiyun.com/rocson001/article/details/73163041
对s1,s2均需要下发流表，处理1,2,3端口接收数据，添加VLAN标签，对4端口接收数据去标签，转发到对应端口。

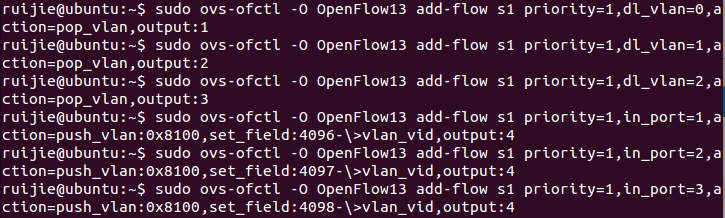

OVS对S1下发流表

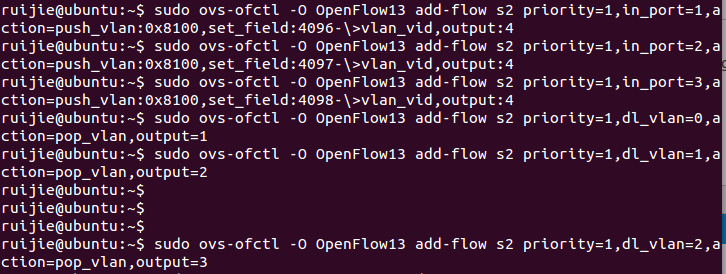

OVS对S2下发流表

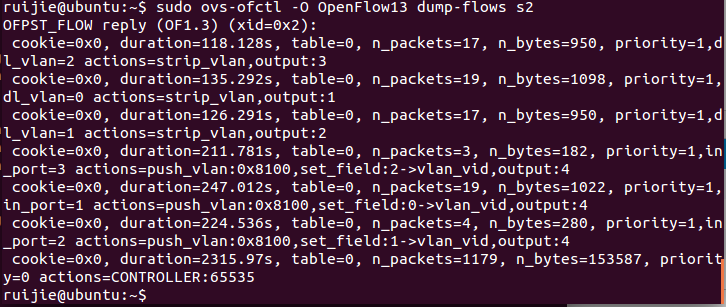

3.利用OVS命令查看流表
参考链接：http://blog.youkuaiyun.com/rocson001/article/details/73163041

S1

S2

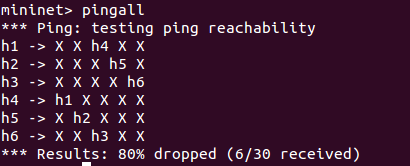

4.验证性测试

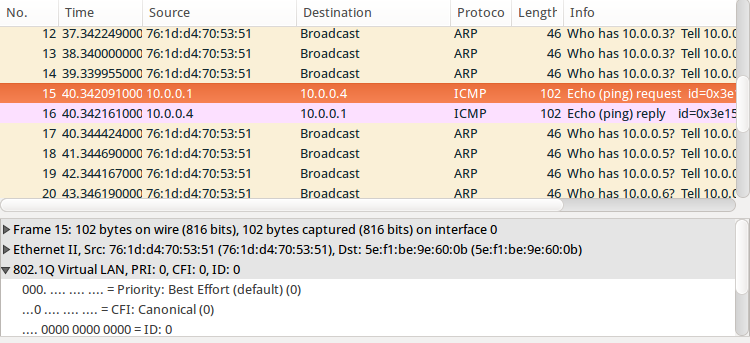

5.Wireshark抓包验证
要求使用wireshark抓取，并包含有VLAN tag的数据包，因为包含VLAN，所以抓取S1或者S2eth4
此处是选取S1eth4，主机1发往4
