vivado中使用MMCM ip核

最新推荐文章于 2025-07-05 06:21:03 发布
转载 最新推荐文章于 2025-07-05 06:21:03 发布 · 3.2k 阅读 · 5 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/hcr1995/p/9871819.html

本文详细介绍了在FPGA项目中使用ClockingWizard配置MMCM混合时钟管理单元的过程。从选择IPCatalog开始，逐步讲解如何设置输入时钟、输出时钟、MMCM参数，以及完成配置的具体步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

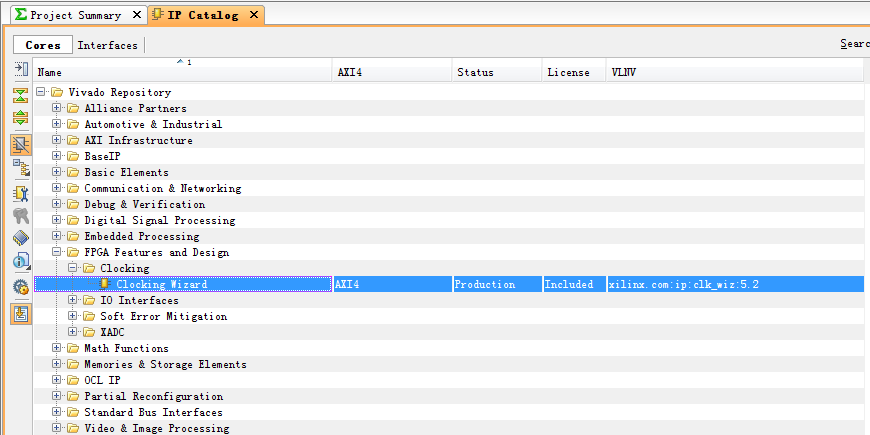

1.在project中选择IP Catalog

在IP Catalog中选择FPGA Features and Design----->Clocking------>Clocking Wizard

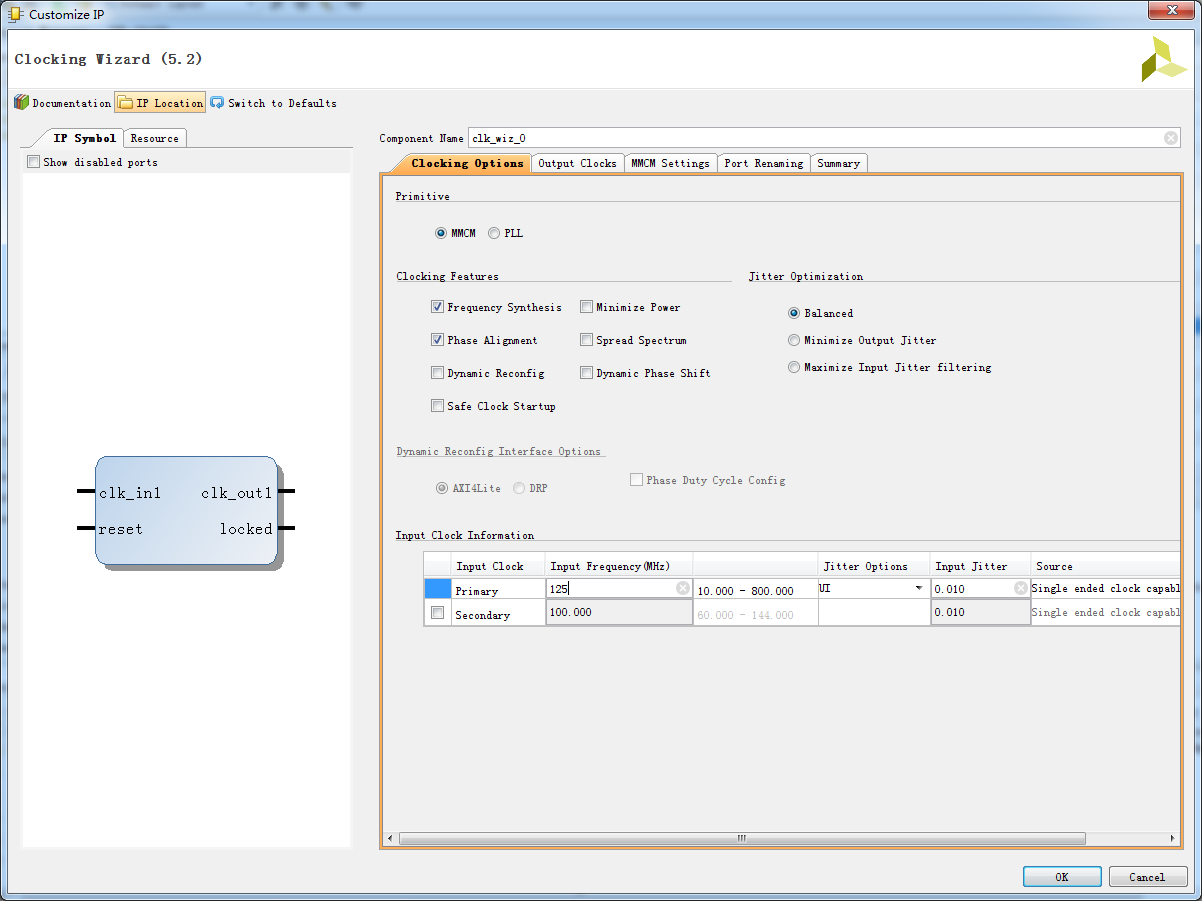

2.在primitive选择MMCM，混合时钟管理单元。

Component Name 名字

配置Clocking Features和Jitter Optimization

Input clock这里选择125MHz

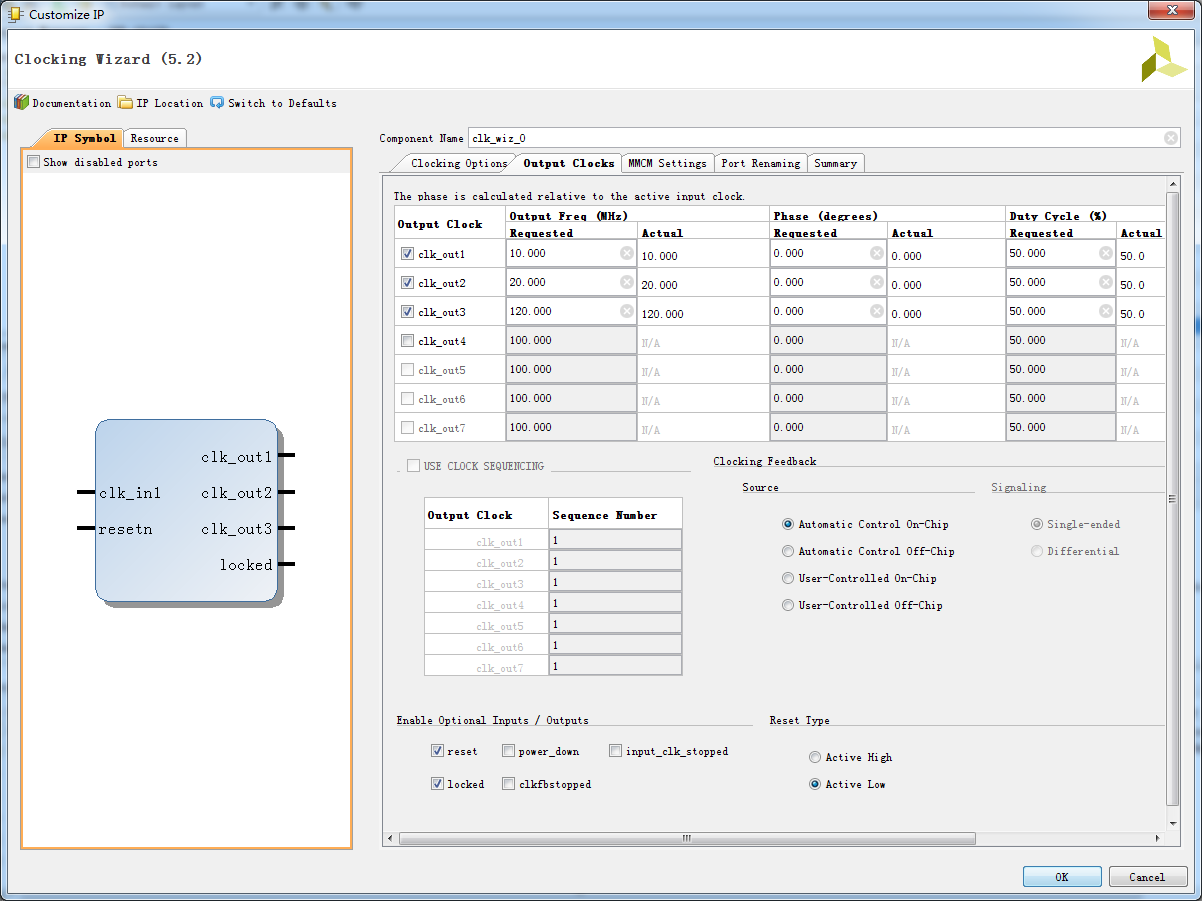

3.output Clocks

配置输出时钟信息以及复位锁定等引脚

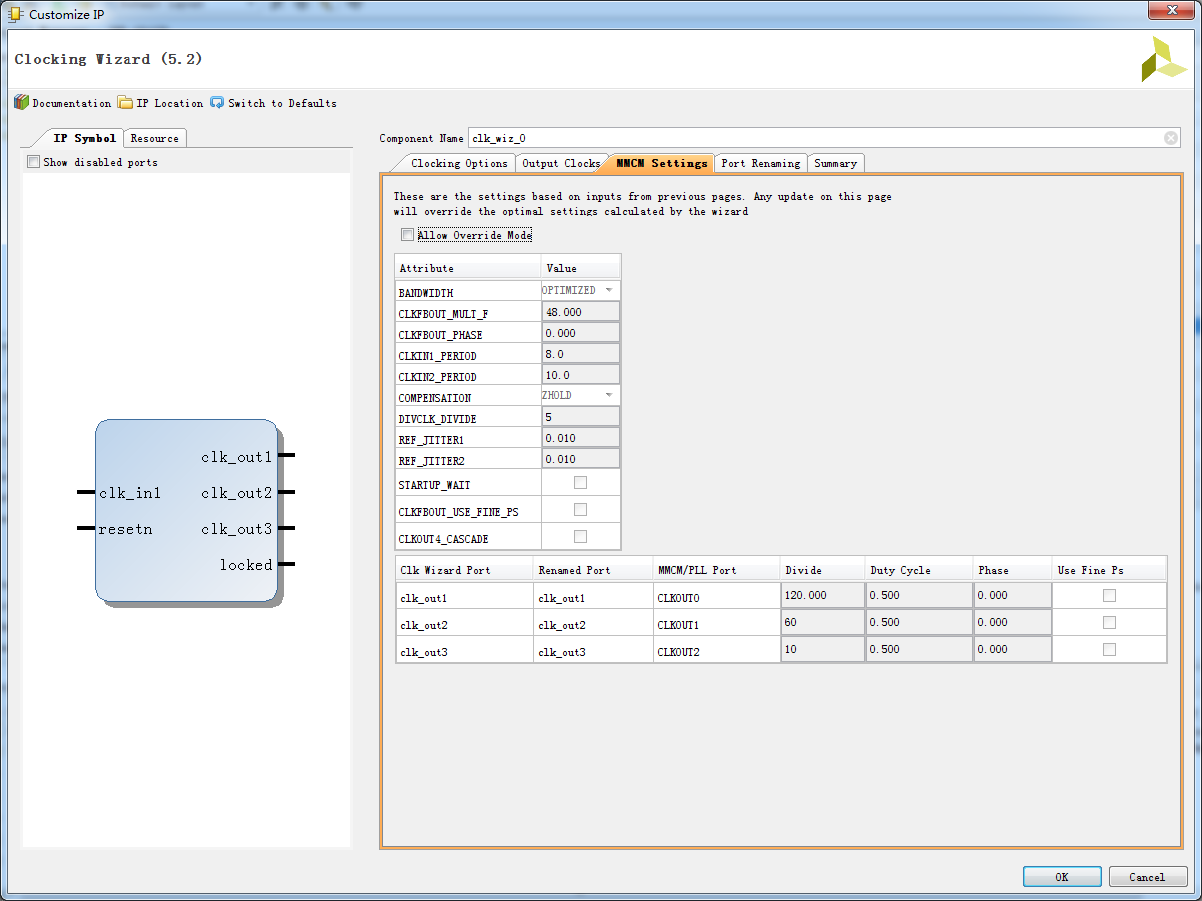

4.MMCM Settings

5.点击OK 完成



转载于:https://www.cnblogs.com/hcr1995/p/9871819.html
