UML学习笔记1

　　UML概述：是一种为面向对象软件设计提供的建模语言。

　　构成：事物things关系relationshs图diagrams

　　UML事物：构件事物 行为事物 分组事物 注释事物

　　UML关系：依赖dependency关联association泛化generalization实现realization

　　接下来是各种图：

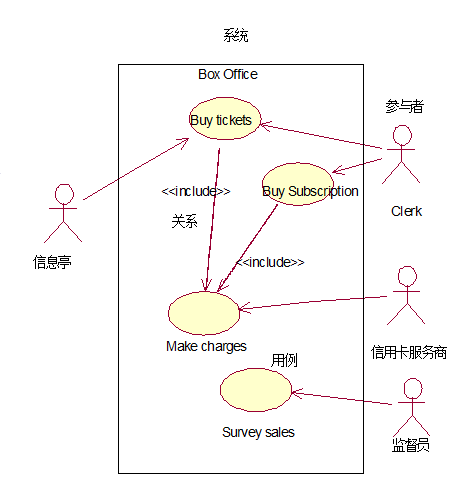

1.用例图

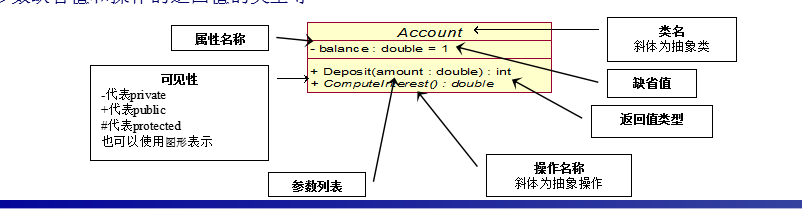

2.类图

要知道四种关系的表示：关联（has a）--实线加上大于符号（语义较弱），实现加上空心菱形（聚合），实线加上实心菱形（组合）

泛化（继承/is a），实线加上右置空心三角形

实现（接口），虚线加上右置空心三角形

依赖（use a），虚线加上大于符号

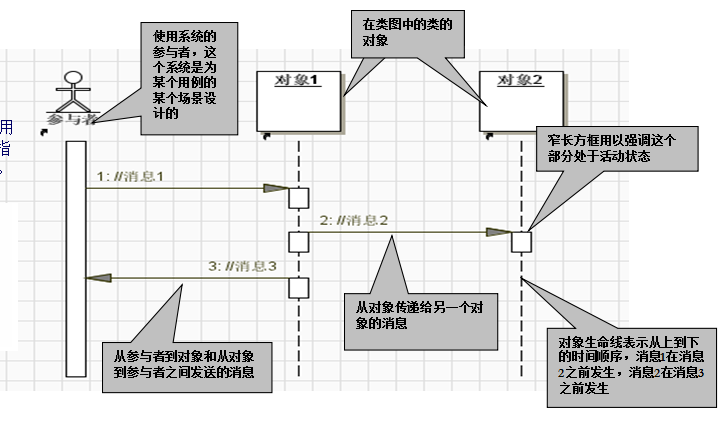

3.顺序图

 消息传递机制：

　　

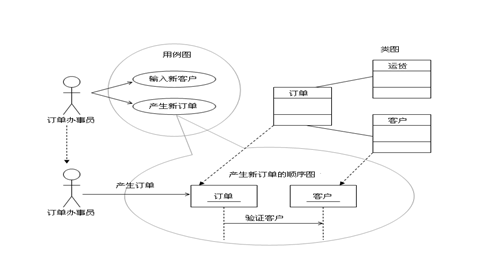

三种图的关系：
