基本UI及运行

这一章我们介绍一个UI系统的实例，包括怎么在UI编辑器里画一个简单的UI界面，将UI资源导入Genesis-3D编辑器工程目录下，编写简单代码运行，UI界面的美化。

1.画一个UI界面。我们这里使用LayoutEditor绘制一个简单的UI界面

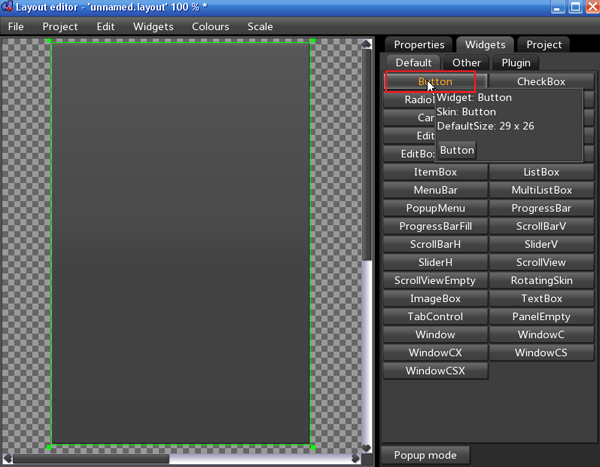

（1）添加一个Button：

（2）修改其属性。命名为backgroundButton，同时Layer设置为overlapped（因为这是最底层）：

（3）继续添加一个Button，修改其属性。将name改为startButton：

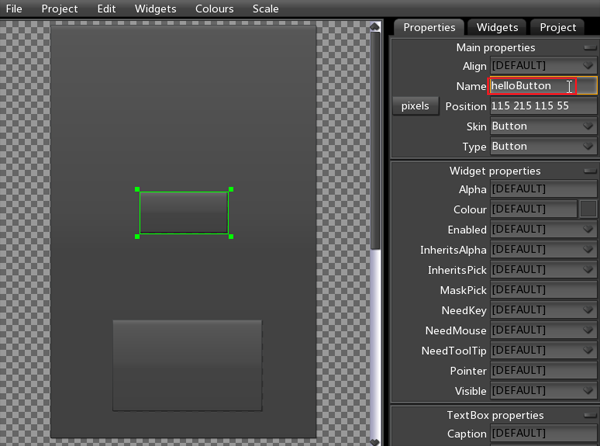

（4）继续添加一个Button，修改其属性。将name改为helloButton：

（5）完成绘制后点击File—>Save as，用户可设定保存路径，这里我保存在D盘根目录下，重命名为start.layout文件。这里需要注意，重命名时需要加上.layout后缀名：

2.将UI资源导入到Genesis-3D编辑器的工程目录下

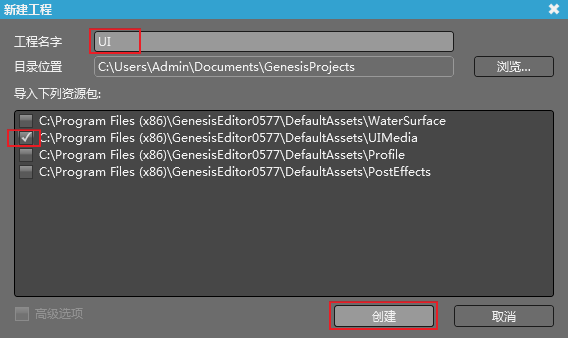

（1）新建工程。名称为UI，选择存放工程的位置，由于我们要运行UI界面，所以这里要勾选UIMedia资源包，点击“创建”：

（2）选中“Asset”——>右键点击——>新建——>C#脚本文件，创建出两个脚本文件 UIRoot.cs和StartPanel.cs。UIRoot.cs是基础脚本，StartPanel.cs是控制UI界面的脚本：

（3）保存场景。把它命名为UI：

（4）将之前做好的start.layout复制到UI工程的资源目录下…\GenesisProjects\UI\Asset\UIMedia：

3.编写代码

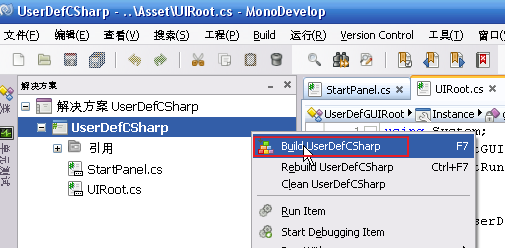

（1）进入…\GenesisProjects\UI\UserDefCSharp目录，找到代码文件。用MonoDevelop打开，编辑代码：

（2）代码如图所示：

UIRoot.cs代码：


        01namespace UserDefGUI

        02{

        03    public class UserDefGUIRoot : GUIRoot

        04    {

        05        static UserDefGUIRoot _instance = new UserDefGUIRoot();

        06        static public UserDefGUIRoot Instance

        07        {

        08            get

        09            {

        10                return _instance;

        11            }

        12        }

        13

        14        public override void Init()

        15        {

        16            base.Init();

        17            LoadLayout();

        18        }

        19

        20        void LoadLayout()

        21        {

        22            _startPanel.Init();

        23        }

        24

        25        StartPanel _startPanel = new StartPanel();

        26

        27    }

        28}

StartPanel.cs代码：


        01using System;

        02using System.Runtime.CompilerServices;

        03using ScriptRuntime;

        04using ScriptGUI;

        05

        06namespace UserDefGUI

        07{

        08    public class StartPanel

        09    {

        10        public void Init()

        11        {

        12            GUI.RegisterLayout(_windowName, @"start.layout", false, true);

        13            GUI.SetLayoutVisible(_windowName, true);

        14            GUI.UIWidget.SetVisible(_windowName, "helloButton", false);

        15            GUI.UIWidget.SetEventMouseButtonClick(_windowName, "startButton", StartButtonClick, EventControl.Add);

        16        }

        17

        18        private void StartButtonClick(FString sender)

        19        {

        20            GUI.UIWidget.SetVisible(_windowName, "startButton", false);

        21            GUI.UIWidget.SetVisible(_windowName, "helloButton", true);

        22        }

        23

        24        FString _windowName = "StartPanel";

        25

        26    };

        27}
