计算机组成字扩展输出,字位扩展存储器示意图解析

描述

存储器的寻址

1. 线选法

简单微机系统存储容量不大，存储器芯片数也不多，可用单根地址线作为片选信号，每个存储芯片或每个I/O端口只用一根地址线选通。

2. 全译码片选法

将低位地址总线直接连至各芯片的地址线，余下高位地址总线全部参加译码，译码输出作为各芯片片选信号。

3. 局部译码片选法

只对部分高位地址总线译码产生片选信号，剩余高位线或空或直接用做其他芯片片选信号。是介于全译码片选法和线选法间的寻址方法

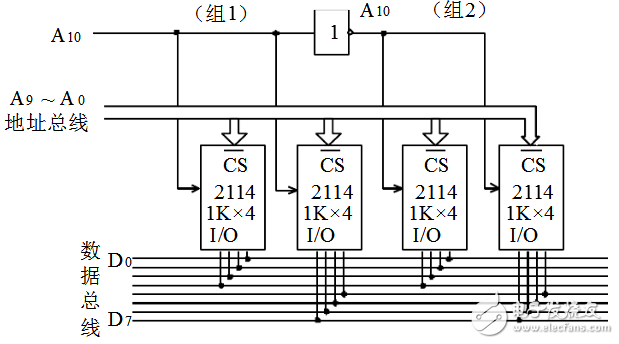

芯片单元数和位数都不能满足存储器的要求，要在字、位两个方向上扩展。如采用2114(1K×4位)组成2K×8位RAM，字、位都不能满足存储器要求，要进行字位同时扩展，如图所示。

位扩展(数据空间扩展)

例1：假定使用8K×1位的RAM存储器芯片，那么如何组成8K×8位的存储器？

解：可采用图3-5所示的位扩展法。也就是用8片1Mb的存储芯片拼接而成。

存储器的字数与存储器芯片字数一致，所以不需加大字长。图中，每一片RAM是8K×1，故其地址线为13条(A0－A12)，可满足整个存储体容量的要求。每一片对应于数据的1位(只有1条数据线)，故只需将它们分别接到数据总线上的相应位即可。在这种方式中，对片子没有选片要求，就是说片子按已被选中来考虑。如果片子有选片输入端(CS#
