8266 tft网络时钟_[制作]如何制作一个wifi天气时钟

于 2021-01-09 10:16:56 发布
阅读量1.9k 收藏 8
点赞数 3
文章标签： 8266 tft网络时钟
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_33610780/article/details/112569565
版权
本文详细记录了使用Arduino和ESP8266制作一个集显示时间、天气信息于一体的网络时钟的过程，包括构思、设计、硬件验证、PCB绘制、焊接、程序调试和最终组装的全部步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

扫码可观看视频介绍

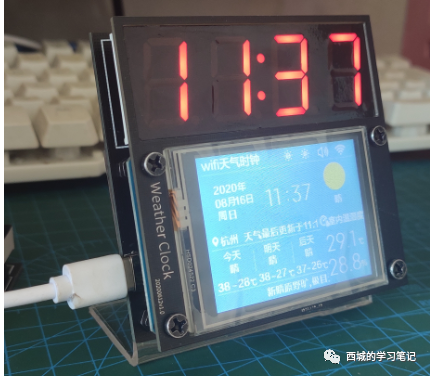

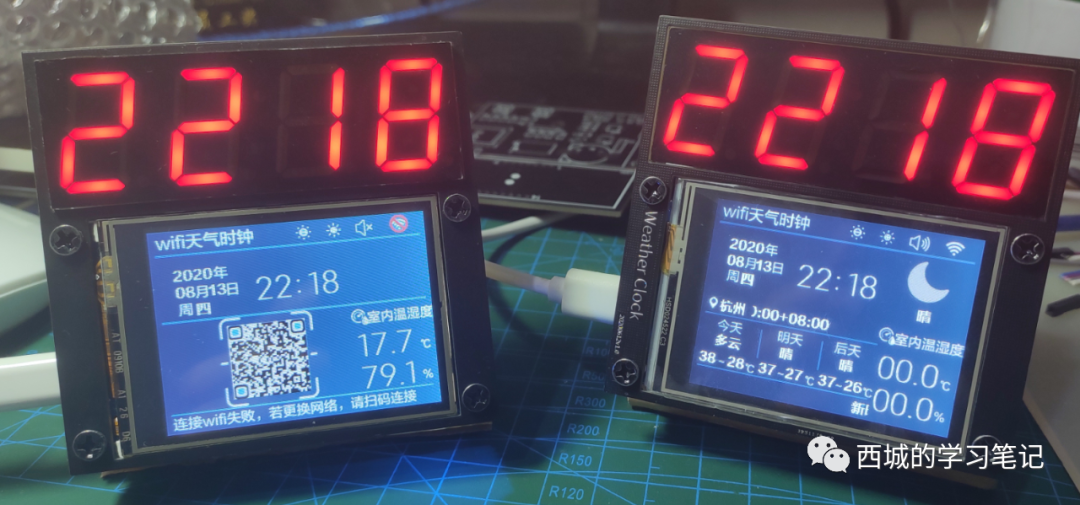

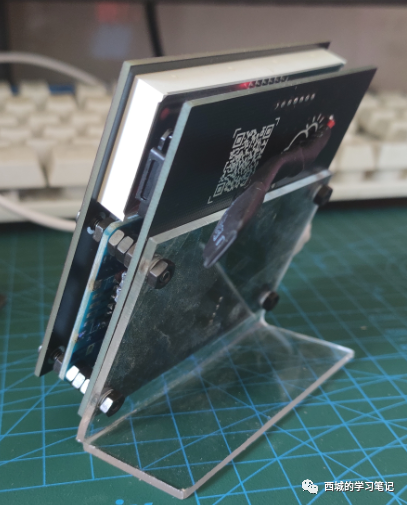

最后的效果




制作目的

1.学习arduino,NodeMCU,esp8266

2.需要随时可以方便看到时间

使用到的工具:

1.PS,立创EDA，arduino IDE ，串口调试工具等

2.电烙铁，万用表等

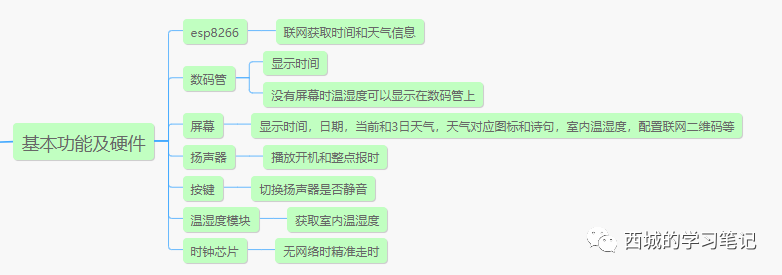

1.需要实现的功能及对应硬件

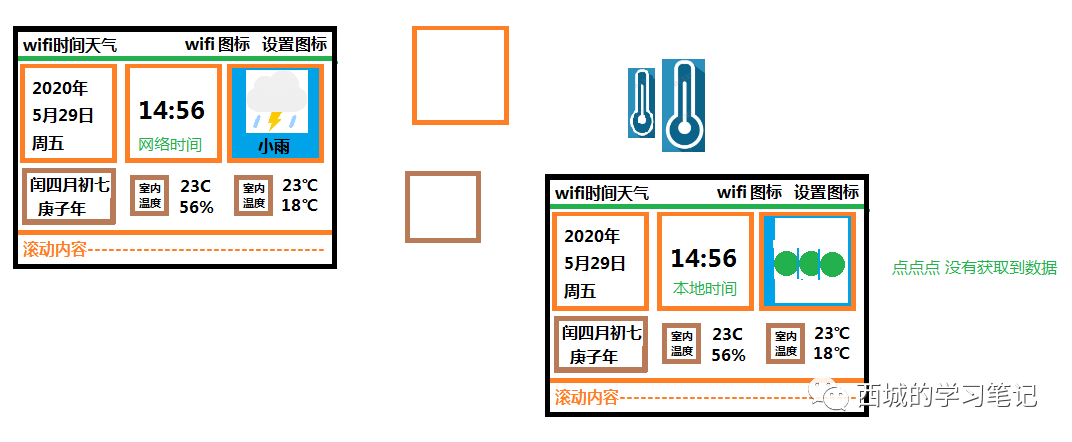

2.根据功能画屏幕的构思图

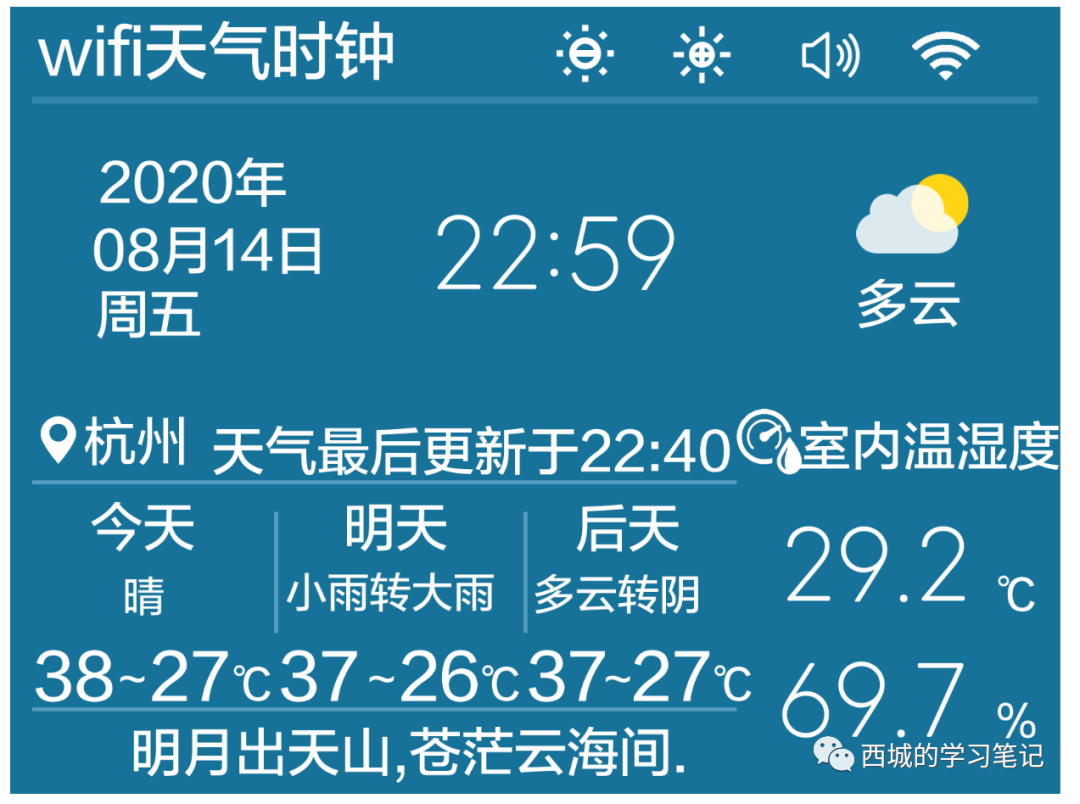

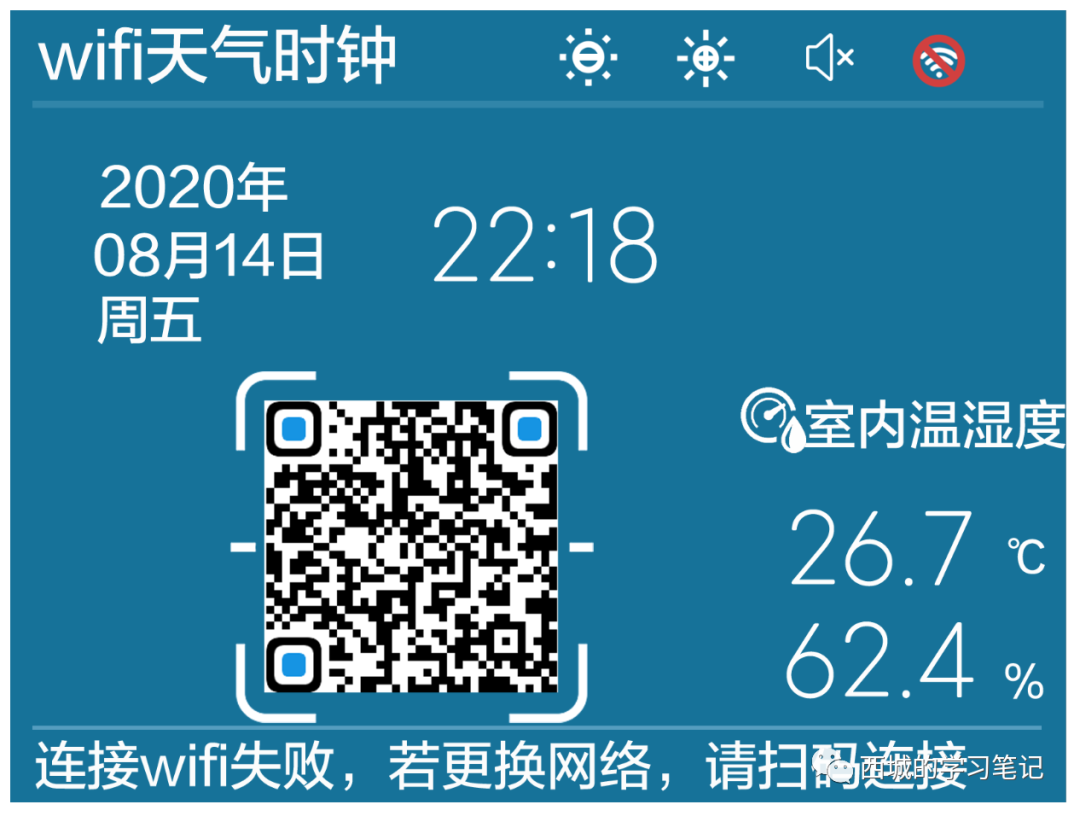

3.用PS画效果图

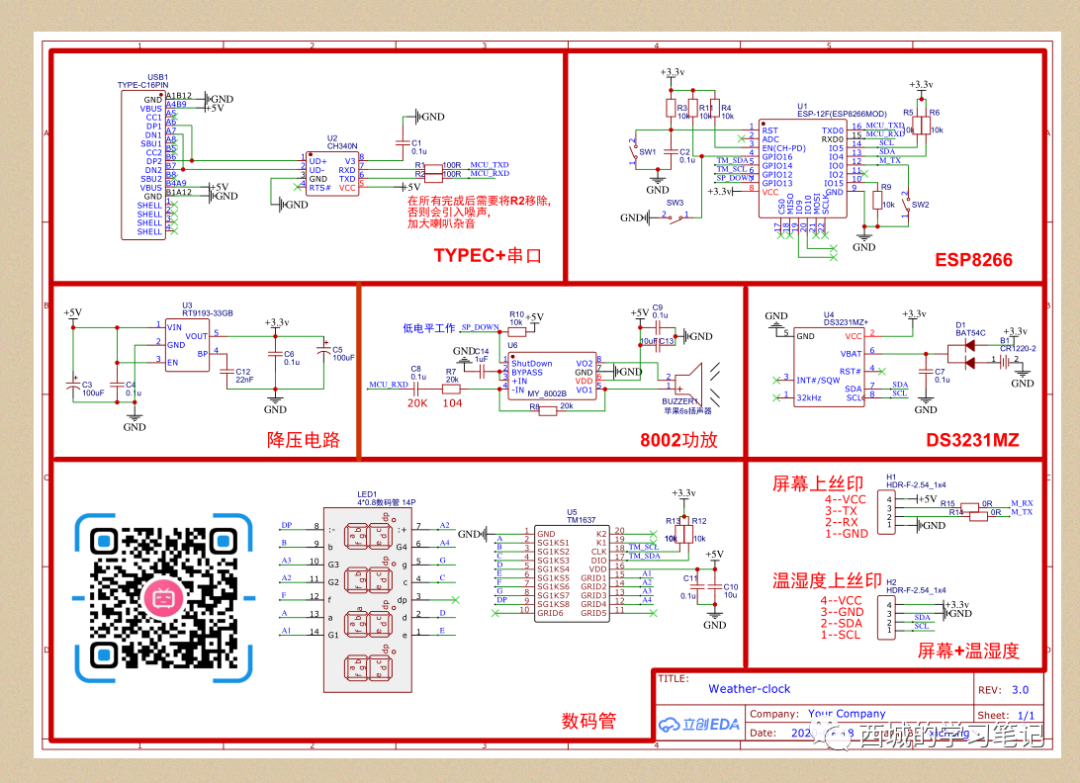

4.根据需要的功能画原理图


4.验证电路

搭电路，用开发板加杜邦线加模块实现基本的功能。

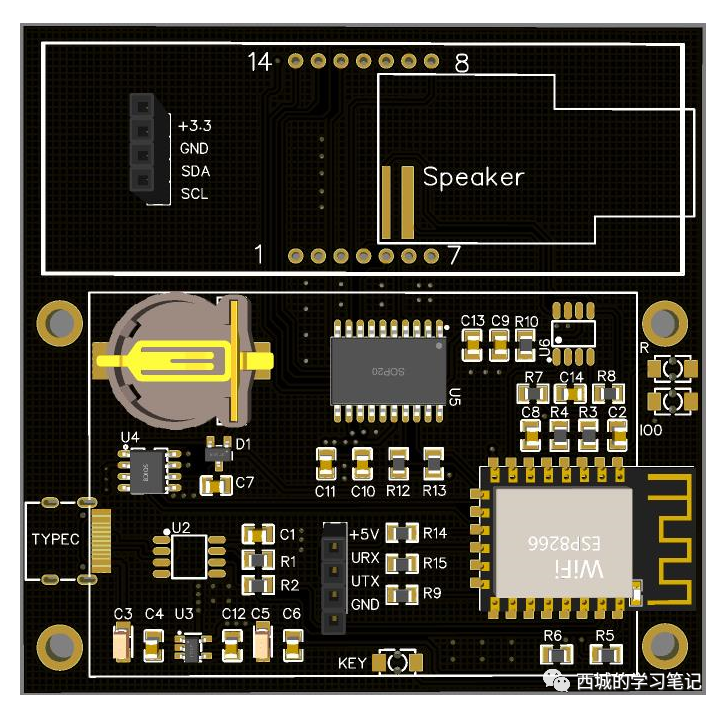

5.画PCB

根据原理图画PCB，根据外壳画PCB外壳
