移动通信网络中当终端要切换至信号更强的小区、在载波聚合中要添加新载波(CC)时需要测量服务小区和邻小区的信号强度或质量(矩阵，即RSRP或RSRQ。这就要求终端的测量及时和准确，以保持无线链路质量。

LTE网络中基站一直发送小区的参考信号(CRS) ，因此移动终端很容易测量邻小区的信号质量。在5G(NR)网络中为了减少开销和其他小区参考信号的影响，去掉了参考信号(CRS)的概念。

一、 5G(NR)网络测量对象

5G(NR)网络中引入了利用同步信号(SS)和物理广播信道(PBCH)构成的SS/PBCH块(SSB)做为小区(信号)测量对象。 一个Brust中SSB的数量取决于工作频率。 如工作频率(fc)<3GHz (FR1)时SSB为4；工作频率(fc)= 3GHz (FR1)，<6 GHz (FR1)时SSB为8；而当工作频率(fc)>6GHz (FR2) SSB为64。

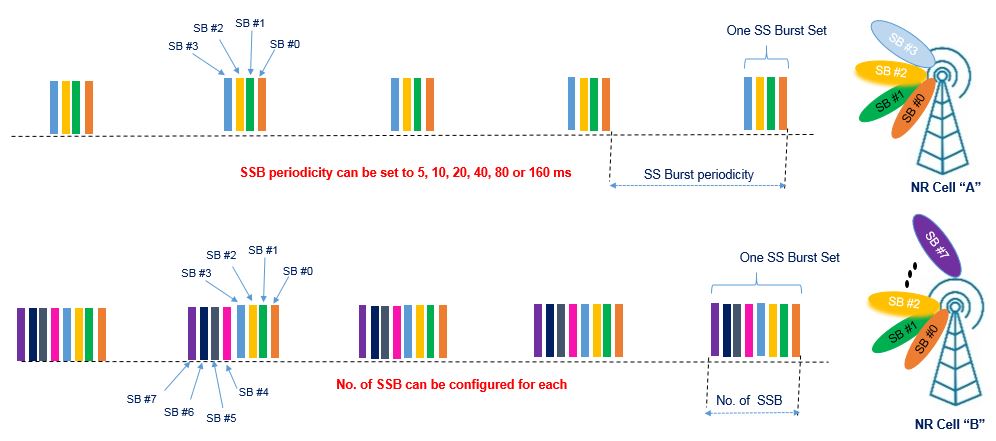

小区SSB的周期可配置为5,10,20,40,80或160ms ；移动终端不需要对小区信号进行周期性测量因为SSB可以根据信道条件配置适当的测量周期。 这可以帮助避免不必要的测量和减少移动终端的能源消耗。

3GPP规范引入了基于SSB的RRM测量时间配置窗口(称为SMTC窗口)，移动终端(UE)通过SMTC获得SSBs的测量周期和时间。

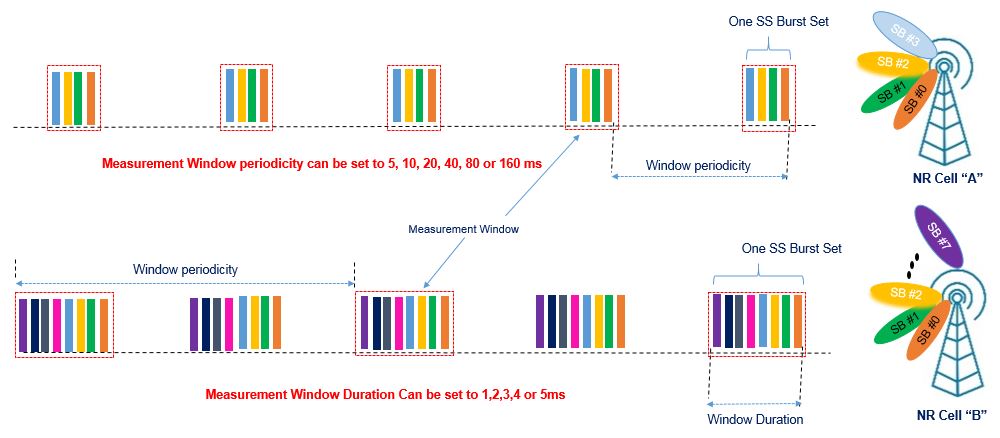

如下图所示SMTC时间窗口可以设置与SSB的相同，即5,10,20,40,80或160ms；窗口持续时间根据被测量小区的SSBs数量可以设置为1,2,3,4或5ms。因此测量结果中NR小区“A”和NR小区“B”是在不同的窗口周期和不同的窗口持续时间下测量的。当一个终端(UE)被基站告知SMTC窗口时，它检测并测量该窗口中的SSBs，并将测量结果报告给基站。终端(UE) 不在超出SMTC持续时间外进行测量。

测量间隙(Gap)应大于SMTC窗口长度。 因此基站可以SSB burst的周期合理地设置 SMTC窗口和测量间隙(Gap)。

二、测量配置信息是如何通知UE的？

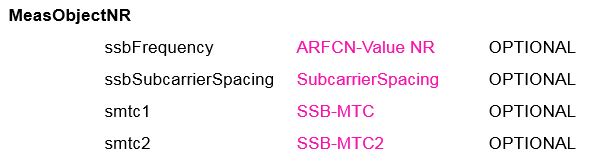

测量配置是网络侧通过RRC消息中的MeasObjectToAddMod单元通知UE，作为 MeasObjectNR IE 的一部分包含以下信息：

·         ssbFrequency: 表示与测量对象相对的SS的频率

·         ssbSubcarrierSpacing(SSB子载波间隔)：FR1(<6GHz)为1  5kH或30 kH；FR2 (>6GHz)为120 kHz or 240 kHz

·         smtc1:主要是测量时间配置。 它提供了SSB的时间偏移和持续时间

·         smtc2: SS的二次测量周期配置与(NR)PCI-List中列出的测量对象对应

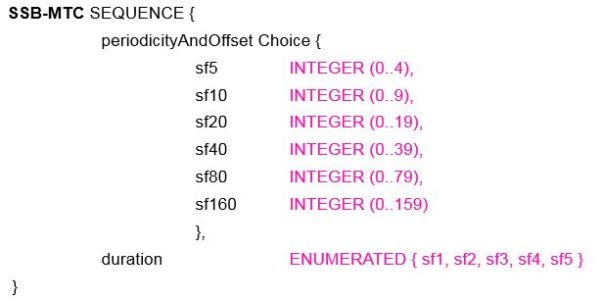

·         periodicityAndOffset周期/偏滞: 接收SS/PBCH块测量窗口的周期和偏滞。周期和偏滞给出了子帧数量。

·         duration持续时间: 接收SS/PBCH块的测量窗口持续时间, 它是以子帧的数目表示。
