简介：Pixhawk PCB资料包提供无人机控制领域的关键硬件设计资料。作为一款基于PX4开源飞行堆栈的无人机飞行控制器，Pixhawk包含了详细的设计信息，如原理图、布局图、BOM、Gerber文件等，为开发者提供全面的硬件设计参考。此外，还包括固件源码和用户手册，以支持定制和优化飞行控制系统。

1. Pixhawk PCB资料包概述

1.1 资料包的组成和作用

Pixhawk PCB资料包是开发者和工程师在进行自主飞行器设计时不可或缺的工具集。该资料包包括硬件设计文件、固件源码、开发文档以及用于调试和测试的工具。它为技术人员提供了一个起点，以深入理解Pixhawk硬件平台及其与PX4开源飞行堆栈的集成方式。

1.2 资料包中的关键文件

资料包中的关键文件包括原理图、PCB布局图、Gerber文件以及BOM（物料清单）。原理图展示了电路的连接细节，而PCB布局图则提供了组件的物理位置信息。Gerber文件用于制造PCB板，而BOM则详细列出了所需的电子元件。

1.3 资料包的应用场景

该资料包特别适用于那些希望深入学习或定制Pixhawk硬件的开发者。例如，他们可能想要根据自己的需求修改硬件设计，或者需要调试和优化飞控系统的性能。此外，对于那些想要为PX4开源飞行堆栈贡献代码的开发者来说，资料包中的文件也是了解硬件细节和开发新功能的宝贵资源。

flowchart LR
  A[Pixhawk PCB资料包] -->|组成和作用| B[硬件设计文件]
  A -->|关键文件| C[原理图与布局图]
  A -->|关键文件| D[Gerber文件]
  A -->|关键文件| E[BOM清单]
  B -->|应用场景| F[硬件定制与性能优化]
  C -->|应用场景| G[电路设计分析]
  D -->|应用场景| H[PCB制造]
  E -->|应用场景| I[物料管理]

在下一章节中，我们将深入探讨PX4开源飞行堆栈的架构，以及它与Pixhawk硬件如何协同工作。

2. PX4开源飞行堆栈详解

2.1 PX4堆栈架构和功能模块

PX4是一个开源的飞行控制软件堆栈，被广泛应用于无人机、飞行器、以及其他类型的自动驾驶航空器。在深入了解之前，我们需要掌握其架构和核心功能模块。

2.1.1 核心模块和飞行控制流程

PX4的核心模块包括飞行控制算法、感知、导航和控制接口。飞行控制流程主要包含以下步骤：

• 初始化：启动时对飞行控制器和相关模块进行自检。
• 感知：收集来自传感器的数据，如加速度计、陀螺仪、磁力计、GPS等。
• 估计：进行状态估计，如姿态估计、位置估计、速度估计。
• 导航：制定飞行路径和飞行目标。
• 控制：根据导航指令，控制无人机的执行机构，以达到预定状态。

代码块举例说明如何在PX4环境下读取传感器数据，并输出到终端：

#include <px4lib.h>

int main(int argc, char *argv[]) {
    // 初始化PX4飞行控制库
    px4::init(argc, argv);

    // 读取传感器数据
    px4::SensorData sensor_data = px4::getSensorData();
    // 输出传感器数据到终端
    std::cout << "Acceleration: " << sensor_data.acceleration << std::endl;
    std::cout << "Gyroscope: " << sensor_data.gyroscope << std::endl;
    std::cout << "Magnetometer: " << sensor_data.magnetometer << std::endl;
    std::cout << "GPS Position: " << sensor_data.gps_position << std::endl;

    // 保持程序运行
    while (true) {
        // 这里可以添加对传感器数据处理和飞行控制的逻辑
    }
    return 0;
}

在上述代码段中，我们使用了PX4提供的库函数 px4lib ，这需要先配置PX4开发环境并链接必要的库。然后，我们通过 px4::init() 初始化PX4系统， px4::getSensorData() 获取传感器数据，并将获取的数据打印到标准输出。该代码块演示了基本的飞行控制流程，从传感器数据的获取到数据的输出显示。

2.1.2 PX4的通信协议和数据处理

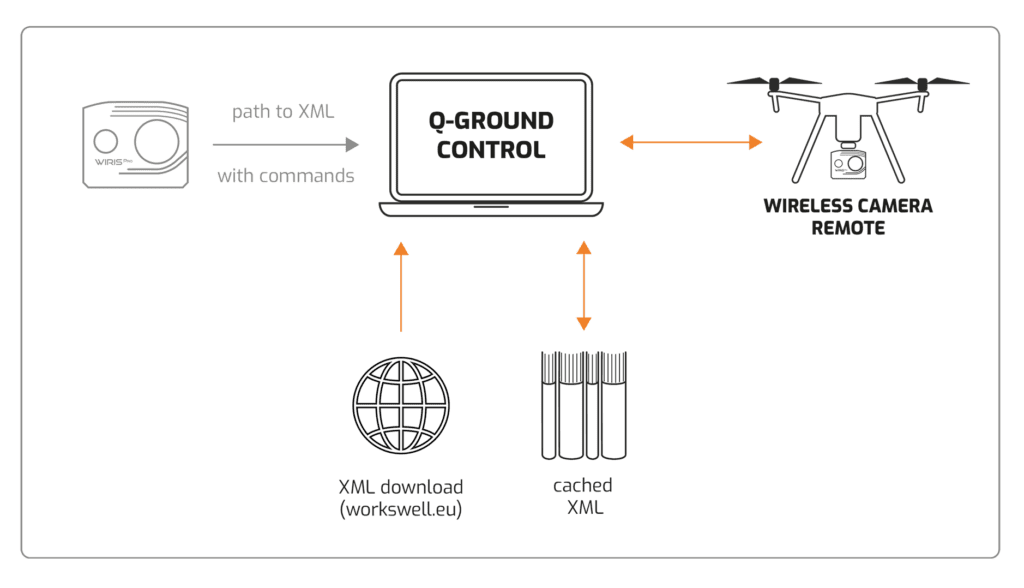

PX4支持多种通信协议，如MAVLink、ROS、UAVCAN等，以实现与地面站、机载计算机和其他飞行器之间的通信。

通信协议的数据处理流程涉及数据的接收、解析、处理和发送。PX4提供了详细的API来处理这些任务。以MAVLink为例，它需要按照MAVLink协议格式打包消息，然后通过串口或无线网络发送出去。

以下是使用MAVLink协议发送心跳消息的代码示例：

#include <mavlink.h>

int main() {
    // 初始化MAVLink连接
    mavlink通道 = mavlink::uart::get_channel(MAVLINK_COMM_0, 921600);
    mavlink::send_heartbeat(通道, MAV_TYPE_QUADROTOR, MAV_AUTOPILOT Pixhawk, MAV_MODE_MANUAL_ENABLED, 0, 0);
    while (true) {
        // 持续发送心跳消息
        mavlink::send_heartbeat(通道, MAV_TYPE_QUADROTOR, MAV_AUTOPILOT Pixhawk, MAV_MODE_MANUAL_ENABLED, 0, 0);
        // 等待一段时间，例如1秒钟
        std::this_thread::sleep_for(std::chrono::seconds(1));
    }
}

这个简单的例子展示了如何使用MAVLink协议发送心跳消息，以通知地面站无人机状态。在真实的飞行控制软件中，还需要实现更复杂的数据处理逻辑。

2.2 PX4与Pixhawk的集成

2.2.1 PX4在Pixhawk上的部署

Pixhawk是流行的无人机飞行控制器硬件平台，而PX4可以被直接部署到Pixhawk硬件上。部署流程包括编译固件、将固件烧录到Pixhawk硬件等步骤。

1. 下载PX4源码。
2. 设置交叉编译环境。
3. 配置和编译源码。
4. 使用QGroundControl或者dfu工具将固件烧录到Pixhawk。

以下是交叉编译PX4源码的一个简单示例：

cd PX4-Autopilot
make px4_fmu-v5_default

这个操作是在Linux环境下编译适合Pixhawk硬件的默认固件。编译完成之后，可以通过相应的工具将固件烧录到飞行控制器。

2.2.2 PX4固件的升级和维护

PX4固件的升级和维护对于确保飞行器的稳定运行至关重要。升级通常涉及下载最新的固件版本，然后通过专用工具进行更新。

升级步骤可能包括：

1. 访问PX4官网或GitHub获取最新的固件版本。
2. 下载对应Pixhawk系列的固件文件。
3. 使用QGroundControl等工具执行固件升级。
4. 监控升级过程，确保成功完成。

这里是一个使用QGroundControl进行固件升级的简单步骤：

• 连接飞行控制器到电脑，并启动QGroundControl。
• 选择工具菜单中的固件更新选项。
• 选择目标飞行控制器硬件型号。
• 选择下载好的固件版本。
• 点击更新按钮开始升级过程。

在整个升级过程中，需要注意遵守操作指南，以防止因升级不当导致的飞行器损坏。

以上是本章节的核心内容，通过细致的分析和代码实例，相信读者能够对PX4开源飞行堆栈有一个全面和深入的了解。在下一章节，我们将继续探讨STM32F4微控制器的应用实践。

3. STM32F4微控制器的应用实践

在现代飞行控制器和众多嵌入式应用中，STM32F4系列微控制器因其卓越的性能和灵活的配置成为了首选。在本章节中，我们将深入探讨STM32F4微控制器的基础知识，以及它在与外围设备通信，特别是在与传感器和执行器交互中的应用实践。

3.1 STM32F4微控制器基础

3.1.1 微控制器的硬件特性

STM32F4系列微控制器以ARM®Cortex®-M4为基础，拥有高达180MHz的处理速度和浮点运算单元(FPU)，确保了处理能力和数学计算的效率。它集成了丰富的I/O端口，支持多种通讯协议，并提供灵活的时钟管理，可运行实时操作系统。此外，STM32F4还具有强大的模拟外设，包括ADC、DAC和比较器等。

3.1.2 STM32F4的编程环境设置

为了高效开发STM32F4应用，我们需要设置一个合适的编程环境。这通常包括安装STM32CubeIDE或者Keil uVision、ST-Link驱动程序和STM32的固件库。接下来是初始化一个新项目，并配置其启动文件、时钟树以及外设驱动程序。以下是一个基本的代码块，展示如何使用STM32 HAL库初始化一个LED输出。

#include "stm32f4xx_hal.h"

// 假设系统时钟已经配置
void HAL_TIM_MspPostInit(TIM_HandleTypeDef *htim);

int main(void) {
  HAL_Init();  // 初始化HAL库
  SystemClock_Config(); // 配置系统时钟
  // 初始化GPIO
  __HAL_RCC_GPIOC_CLK_ENABLE();
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  GPIO_InitStruct.Pin = GPIO_PIN_13;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

  // 循环点亮LED
  while (1) {
    HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13); // 翻转GPIOC Pin13状态
    HAL_Delay(500); // 延时500ms
  }
}

void SystemClock_Config(void) {
  // 此处省略系统时钟配置代码
}

void HAL_TIM_MspPostInit(TIM_HandleTypeDef *htim) {
  // 此处省略定时器初始化代码
}

在代码中，我们首先包含了stm32f4xx_hal.h头文件以使用HAL库功能。接着，我们在main函数中调用 HAL_Init() 函数初始化HAL库。使用 SystemClock_Config() 函数来配置系统时钟，虽然这里没有展示具体的实现，但是配置系统时钟是确保微控制器正常工作的关键步骤。随后，我们启用GPIO时钟并初始化一个端口为输出模式，用于控制LED的亮灭。在一个无限循环中，我们通过 HAL_GPIO_TogglePin() 函数来翻转LED的状态，并使用 HAL_Delay() 函数在两个状态之间提供延时。

3.2 STM32F4与外围设备的通信

3.2.1 与传感器和执行器的接口

与传感器和执行器的接口是飞行控制器重要的功能之一。STM32F4微控制器通过多种通信协议，如I2C、SPI、UART和CAN等，实现与不同种类的传感器和执行器的通信。以下展示了如何使用STM32 HAL库通过I2C总线与一个假想的加速度计传感器通信的代码示例。

I2C_HandleTypeDef hi2c1;

void MX_I2C1_Init(void) {
  hi2c1.Instance = I2C1;
  hi2c1.Init.ClockSpeed = 100000;
  hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
  hi2c1.Init.OwnAddress1 = 0;
  hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
  hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
  hi2c1.Init.OwnAddress2 = 0;
  hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
  hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
  HAL_I2C_Init(&hi2c1);
}

// 读取加速度计数据的函数
void Read_Accelerometer(void) {
  uint8_t reg = ACCEL_REG_ADDR; // 假设ACCEL_REG_ADDR是加速度计的数据寄存器地址
  uint8_t data[6]; // 存储读取的数据

  HAL_I2C_Mem_Read(&hi2c1, ACCEL_ADDR, reg, I2C_MEMADD_SIZE_8BIT, data, 6, HAL_MAX_DELAY);
  // 解析加速度计的数据
  int16_t ax = (data[0] << 8) | data[1];
  int16_t ay = (data[2] << 8) | data[3];
  int16_t az = (data[4] << 8) | data[5];
  // 这里可以添加代码来处理ax, ay, az，例如发送到上位机或者显示在LCD上
}

在此代码段中，首先对I2C接口进行初始化，然后定义了一个 Read_Accelerometer() 函数，该函数使用 HAL_I2C_Mem_Read() 函数从加速度计的寄存器读取数据。这里的数据存储在 data 数组中，并将随后被解析成加速度的x、y、z轴值。

3.2.2 实时操作系统的集成

在多任务和实时性要求较高的系统中，集成实时操作系统（RTOS）是常见的实践。STM32F4微控制器对实时操作系统有着良好的支持，例如FreeRTOS。以下是一个简单的示例，展示如何在STM32F4上创建任务并使用FreeRTOS。

#include "stm32f4xx_hal.h"
#include "FreeRTOS.h"
#include "task.h"

void vTaskFunction(void *pvParameters) {
  while(1) {
    // 实现任务的周期性工作
  }
}

int main(void) {
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_I2C1_Init();
  // 创建一个简单的任务
  xTaskCreate(
    vTaskFunction,
    "Task1",
    128,
    NULL,
    2,
    NULL
  );

  // 启动调度器
  vTaskStartScheduler();

  for (;;) {
    // 如果调度器启动失败，程序将会进入这里，应该避免这种情况
  }
}

void vApplicationMallocFailedHook( void ) {
  // 处理内存分配失败的情况
}

void vApplicationStackOverflowHook( TaskHandle_t xTask, signed char *pcTaskName ) {
  // 处理堆栈溢出情况
}

void vApplicationIdleHook( void ) {
  // 空闲任务函数，可以用来执行低优先级任务
}

此示例代码通过 xTaskCreate() 函数创建了一个任务，然后通过 vTaskStartScheduler() 函数启动FreeRTOS调度器。创建任务时，需要指定任务函数、任务名称、任务堆栈大小、传递给任务的参数、任务优先级以及任务句柄。为了增强代码的健壮性，定义了几个钩子函数来处理可能出现的内存分配失败、堆栈溢出和空闲处理的情况。

实践技巧与注意事项

• 在进行硬件接口编程时，务必仔细阅读所使用传感器的数据手册，并严格遵守其通信协议。
• 编写硬件驱动时，考虑线程安全和资源保护，特别是在多任务环境中。
• 在与外围设备通信时，确保已经正确配置了硬件接口的电气特性，比如电压水平和信号速率。
• 对于实时操作系统的集成，需要特别关注任务优先级的分配和时间片的划分，避免优先级倒置等问题。
• 在设计实时系统时，要考虑到系统的响应时间和任务之间的同步问题，以确保在关键时刻能够做出快速响应。

在本章中，我们从STM32F4微控制器的基础特性，到编程环境的搭建，再到与外围设备通信的实践，逐步展开讨论。相信通过以上内容的学习和实践，可以有效地利用STM32F4微控制器构建出高效、稳定的飞行控制系统。

4. 传感器集成与数据融合

4.1 传感器类型和选型

4.1.1 各传感器的工作原理和应用

在现代的无人飞行器中，传感器扮演着至关重要的角色。它们能够提供实时的环境信息，从而使得飞行器能够做出准确的飞行决策。以下是一些常见的传感器类型及其工作原理：

• 加速度计（Accelerometer） ：通过测量加速度来感知速度变化和重力的影响，常用于姿态估计和碰撞检测。
• 陀螺仪（Gyroscope） ：测量角速度的变化，用于确定旋转运动的速度和方向，广泛用于飞行器的姿态控制。
• 磁力计（Magnetometer） ：测量磁场强度和方向，通常用于提供航向信息。
• 全球定位系统（GPS） ：提供全球定位服务，对于室外飞行尤为重要，因为它能提供位置、速度和时间信息。
• 超声波传感器 ：通过发射声波并接收反射回来的声波，可以用来测量与周围物体的相对距离。

每种传感器在选择时都要考虑其在特定环境中的准确性和可靠性。例如，加速度计在进行快速的运动状态变化时会非常灵敏，但在静止状态下难以区分重力和加速度的影响。对于室外飞行的无人机，GPS通常是一个必需的传感器，而对于室内或GPS信号弱的区域，依赖视觉系统或其它传感器就显得尤为重要。

4.1.2 传感器在Pixhawk中的选型要点

在使用Pixhawk飞行控制器时，选择合适的传感器对于确保飞行性能和稳定性至关重要。以下是一些关键的选型要点：

• 尺寸与功耗 ：传感器的物理尺寸必须适应无人机的尺寸，同时功耗应尽可能低，以减少电源负担。
• 接口兼容性 ：传感器应能与Pixhawk通过其支持的接口（如I2C、UART等）无缝连接。
• 精度与响应时间 ：传感器的精度必须满足应用的需求，同时其响应时间不应成为系统性能的瓶颈。
• 环境适应性 ：传感器应能在预期的飞行环境中正常工作，包括温度、湿度以及振动等。
• 成本效益 ：最后，成本是项目成功的关键因素之一。传感器的成本应该与其提供的性能和功能相匹配。

4.2 传感器数据融合算法

4.2.1 数据融合技术介绍

数据融合是结合来自多个传感器的数据，以获得比单一传感器更加准确、可靠信息的过程。在无人机中，这通常涉及姿态估计、速度和位置的计算。数据融合的几种常见技术包括：

• 加权平均法 ：对来自不同传感器的数据赋予不同的权重，然后计算加权平均值。
• 卡尔曼滤波（Kalman Filter） ：这是一种线性或非线性估计技术，能够递归地对测量数据进行估计，是目前使用最广泛的数据融合算法之一。
• 互补滤波器（Complementary Filter） ：结合了低频的加速度和磁力计数据以及高频的陀螺仪数据，适合于姿态估计。
• 扩展卡尔曼滤波（Extended Kalman Filter） ：当系统模型是非线性的时候，扩展卡尔曼滤波被用来改进估计。
• 粒子滤波（Particle Filter） ：当系统模型过于复杂时，粒子滤波可作为一种替代方法，它使用大量的样本点（粒子）来近似系统的概率分布。

4.2.2 在PX4中实现传感器数据融合

在PX4开源飞行堆栈中，传感器数据融合通常是在名为“估计器”的模块中实现的。这里简单介绍如何在PX4中利用卡尔曼滤波进行数据融合。

PX4的估计器模块通过Mavlink消息与飞行控制器通信，接收来自传感器的数据。飞行控制器负责收集数据，然后传递给估计器模块进行处理。在PX4中，数据融合的实现主要分为以下几个步骤：

1. 传感器数据预处理 ：获取来自不同传感器的数据，并进行必要的校准和转换。
2. 状态估计初始化 ：根据传感器数据初始化系统状态，包括位置、速度和姿态等。
3. 卡尔曼滤波计算 ：使用卡尔曼滤波算法计算估计误差协方差，并根据预测和更新步骤更新系统状态估计。
4. 输出估计结果 ：将融合后的状态估计结果提供给飞控系统，用于控制决策。

下面是一个简化版的卡尔曼滤波在PX4估计器中的伪代码示例：

// 预测步骤
predicted_state = predict_current_state(previous_state, control_input);

// 更新步骤
error_covariance = predict_error_covariance(previous_error_covariance);
kalman_gain = calculate_kalman_gain(error_covariance, sensor_data);
updated_state = update_state(predicted_state, kalman_gain, sensor_data);

// 返回更新后的状态估计
return updated_state;

这个过程会不断重复，以实现实时的状态估计。在PX4中，你可以通过修改估计器模块的代码来适应特定的传感器配置，或者进一步优化数据融合算法。这通常涉及到对卡尔曼滤波器的参数进行调整，以适应不同传感器的特性。此外，PX4社区也提供了多种预置的估计器选项，以满足不同应用场景的需求。

在本章节中，我们详细探讨了传感器的类型、选型要点以及在PX4中的数据融合技术。通过这些知识，开发者可以更好地理解如何在无人机项目中集成和利用传感器数据。在下一章节中，我们将深入分析硬件资料包的原理图和布局图，并了解BOM和Gerber文件的相关知识。

5. 硬件资料包的深入解读

5.1 原理图和布局图的分析

5.1.1 PCB设计的关键要素

在深入探讨原理图和布局图之前，我们必须先理解PCB设计中的几个关键要素，这些要素对最终产品的性能和可靠性有着决定性的影响。首先是布线密度，高密度布线要求更精细的工艺和更高级的设计工具，以确保信号的完整性和避免串扰。其次，元件的选择和布局也非常关键，合理的布局可以减小信号回路面积，提高电磁兼容性。

接下来，电源和地线的设计必须得到充分的重视。良好的电源设计有助于减少噪声，并确保为各个组件提供稳定的电压和电流。在进行PCB设计时，我们还需要考虑到热管理问题，合理的散热设计可以避免过热导致的元件性能下降或寿命缩短。

5.1.2 电路分析和故障排查

原理图是进行电路分析和故障排查的重要工具。通过原理图，我们可以了解各组件之间的连接关系，识别电路中可能存在的问题点。当故障发生时，我们可以对照原理图进行系统性的检查，例如检查电源线是否有断路或短路，信号线是否有断线或错误的连接。

在故障排查时，也可以利用一些测试工具，比如万用表、示波器等进行精确的测量。对于一些复杂的电路，使用仿真软件进行模拟测试也是一个很好的选择。仿真可以帮助我们提前发现设计中的问题，而不需要等到实物板制造完成。

5.2 BOM、Gerber文件的作用与应用

5.2.1 BOM清单的解析与管理

BOM（物料清单）是硬件设计和制造过程中不可或缺的文件。它详细记录了PCB上所有使用的物料信息，包括物料编号、描述、数量、供应商等信息。在设计阶段，BOM有助于进行成本核算和物料采购；在生产阶段，它则是生产线上的指导文件。

有效管理BOM需要使用专业的软件工具，比如Altium Designer或KiCad等，这些工具可以帮助我们生成和维护BOM，同时能实现与原理图和PCB布局图的联动更新。对于大型项目，还可以使用ERP系统来集成采购、库存和物流等信息。

5.2.2 Gerber文件的生成和审核

Gerber文件是PCB制造的标准文件格式，它包含了PCB的所有制造信息，如板层定义、钻孔、贴片等。生成的Gerber文件需要进行审核，确保所有的设计意图都被正确无误地表达，且满足生产的要求。

审核过程中，可以利用一些专业的Gerber查看软件来检查文件，如CAM350或GC-Prevue。通过这些软件，我们可以验证每一层的图形是否正确，检查钻孔位置、孔径和贴片元件的坐标是否符合设计要求。在确认所有细节都无误后，这些Gerber文件才能被发送给PCB制造商进行生产。

graph LR
A[原理图设计] --> B[布线]
B --> C[布局]
C --> D[原理图审核]
A --> E[电路分析]
E --> F[故障排查]
D --> G[BOM清单生成]
F --> H[Gerber文件生成]
G --> I[物料采购]
H --> J[PCB制造]
I --> K[组装与测试]
J --> K

以上流程图简明地表示了从原理图设计到组装与测试的整个过程，每个步骤环环相扣，都是确保最终产品成功交付的关键环节。对于IT行业的从业者而言，掌握这些流程对于提高硬件开发效率和产品质量至关重要。

6. 固件开发与飞控系统调试

6.1 固件源码的结构和编译流程

在固件开发领域，了解源码的结构是必要的，这有助于开发者更高效地导航和维护代码库。以PX4固件为例，其源码通常包含核心文件、模块化的组件以及用于不同硬件的抽象层。PX4使用C/C++语言进行开发，这要求开发者对这两种语言有深入的理解，包括它们的内存管理和性能优化技巧。

6.1.1 C/C++语言在固件开发中的应用

C/C++语言因其运行效率和硬件接口的控制能力，在嵌入式系统开发中占据了主导地位。在PX4固件的开发中，C语言用于核心系统和大多数实时任务，而C++则用于那些需要面向对象编程特性的模块，如任务管理器或导航堆栈。

6.1.2 固件的编译环境搭建和编译过程

编译环境的搭建对于编译固件至关重要，PX4固件支持多种开发平台，如Linux、macOS和Windows。开发者需要安装适当的交叉编译工具链和依赖库，例如g++-arm-none-eabi用于编译针对ARM架构的固件。

编译过程通常涉及多个步骤，包括：

1. 设置PX4固件的环境变量。
2. 使用 make 或 colcon build 命令编译固件。
3. 配置编译目标（例如，不同型号的飞控板）。

# 示例：设置环境变量并编译特定飞控板的固件
export PX4_DIR=~/src/FirmwarePX4
cd $PX4_DIR
make px4_fmu-v5_default

编译完成后，会在 build/px4_fmu-v5_default 目录生成 .px4 固件文件。

6.2 飞控系统的配置、安装与调试

飞控系统的配置是飞行前的重要步骤，涉及参数设置、传感器校准以及飞行模式的调整等。而飞控系统的安装则是将编译好的固件烧录到飞控板上，并确保所有的硬件连接正确。

6.2.1 飞控系统的参数配置和调优

参数配置主要通过地面控制站软件（如QGroundControl）进行。开发者可以根据飞行器的类型和用途，调整上百个参数来优化飞行性能。例如，调整控制参数以适应不同类型的传感器，或者调整电机控制参数以匹配特定的电机和螺旋桨组合。

# 示例：调整飞行器的控制参数
MC_PITCHRATE_P = 0.12
MC_ROLLRATE_P = 0.12

6.2.2 实际飞行中的故障排除与维护

在飞行测试过程中，故障排除是必经的环节。开发者需要通过查看飞行日志文件，分析飞行数据和异常行为来诊断问题。此外，硬件故障排查也是一项重要技能，例如检查电机转速是否一致、电调是否响应正常等。

6.3 对技术创新和社区共享的贡献

开源项目如PX4，其成功不仅在于代码的开源，更在于其背后活跃的社区。贡献于PX4项目的开发者通过提交代码、修复bug、编写文档以及分享经验来推动项目的进步。

6.3.1 PX4开源项目的创新贡献

PX4项目持续集成了最新的研究成果，开发者可以利用这些创新成果来改进飞行器的性能。例如，通过集成新的计算机视觉算法，使飞行器具备更高的自主性。

6.3.2 社区合作与知识共享的重要性

社区合作促进了不同开发者间的知识交流，使项目保持活力。开发者通过社区论坛、会议和工作坊等方式分享经验，推动技术突破。这种合作精神是开源项目成功的基石。

在下文中，我们将继续探讨如何进行飞行器的实际飞行测试，以及如何处理在飞行过程中遇到的各种挑战。
