Android手绘手写图DrawableView

Android上的第三方开源DrawableView支持手写，类似于写字板。DrawableView支持改变画笔颜色，画笔线条粗细，画布的手势缩放和拖曳显示部分区域。并最终支持将手绘的图保存到本地。

在github上的项目主页：https://github.com/PaNaVTEC/DrawableView

先把布局文件中写一个DrawableView：

android:layout_width="match_parent"

android:layout_height="match_parent"

android:orientation="vertical" >

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:orientation="vertical" >

android:id="@+id/strokeWidthPlusButton"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="画笔宽度+" />

android:id="@+id/strokeWidthMinusButton"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="画笔宽度-" />

android:id="@+id/changeColorButton"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="画笔颜色" />

android:id="@+id/undoButton"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="撤销上一步" />

android:id="@+id/saveButton"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="保存成图片" />

android:id="@+id/paintView"

android:layout_width="match_parent"

android:layout_height="match_parent" />

Java代码：

import android.app.Activity;

import android.graphics.Bitmap;

import android.graphics.Color;

import android.os.Bundle;

import android.os.Environment;

import android.util.Log;

import android.view.View;

import android.widget.Button;

import java.io.File;

import java.io.FileOutputStream;

import java.io.IOException;

import java.util.Random;

import me.panavtec.drawableview.DrawableView;

import me.panavtec.drawableview.DrawableViewConfig;

public class MainActivity extends Activity {

private DrawableView drawableView;

private DrawableViewConfig config = new DrawableViewConfig();

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

drawableView = (DrawableView) findViewById(R.id.paintView);

// 画笔宽度-

Button strokeWidthMinusButton = (Button) findViewById(R.id.strokeWidthMinusButton);

// 画笔宽度+

Button strokeWidthPlusButton = (Button) findViewById(R.id.strokeWidthPlusButton);

// 改变画笔颜色

Button changeColorButton = (Button) findViewById(R.id.changeColorButton);

// 撤销上一步绘画操作

Button undoButton = (Button) findViewById(R.id.undoButton);

Button saveButton = (Button) findViewById(R.id.saveButton);

// 画笔颜色

config.setStrokeColor(Color.RED);

// 画布边界

config.setShowCanvasBounds(true);

// 设置画笔宽度

config.setStrokeWidth(10.0f);

// 缩放

config.setMinZoom(1.0f);

config.setMaxZoom(3.0f);

// 高和宽

config.setCanvasHeight(500);

config.setCanvasWidth(700);

drawableView.setConfig(config);

strokeWidthPlusButton.setOnClickListener(new View.OnClickListener() {

@Override

public void onClick(View v) {

// 增宽则每次增加10

config.setStrokeWidth(config.getStrokeWidth() + 10);

}

});

strokeWidthMinusButton.setOnClickListener(new View.OnClickListener() {

@Override

public void onClick(View v) {

// 减宽则每次减小10

config.setStrokeWidth(config.getStrokeWidth() - 10);

}

});

changeColorButton.setOnClickListener(new View.OnClickListener() {

@Override

public void onClick(View v) {

// 测试期间，随机生成一些颜色

Random random = new Random();

config.setStrokeColor(Color.argb(255, random.nextInt(256), random.nextInt(256), random.nextInt(256)));

}

});

undoButton.setOnClickListener(new View.OnClickListener() {

@Override

public void onClick(View v) {

drawableView.undo();

}

});

saveButton.setOnClickListener(new View.OnClickListener() {

@Override

public void onClick(View v) {

try {

saveBitmapToSDCard();

} catch (IOException e) {

e.printStackTrace();

}

}

});

}

// 将用户手绘的DrawableView转化为图片保存到本地系统默认的图片库中。

private void saveBitmapToSDCard() throws IOException {

// 从DrawableView获得Bitmap

Bitmap bmp = drawableView.obtainBitmap();

File parent_path = Environment.getExternalStoragePublicDirectory(Environment.DIRECTORY_PICTURES);

File f = new File(parent_path.getAbsoluteFile(), "myDrawableView.png");

f.createNewFile();

Log.d("保存图片的路径", f.getAbsolutePath());

FileOutputStream fos = new FileOutputStream(f);

bmp.compress(Bitmap.CompressFormat.PNG, 100, fos);

fos.flush();

fos.close();

Log.d("保存图片", "成功");

}

}

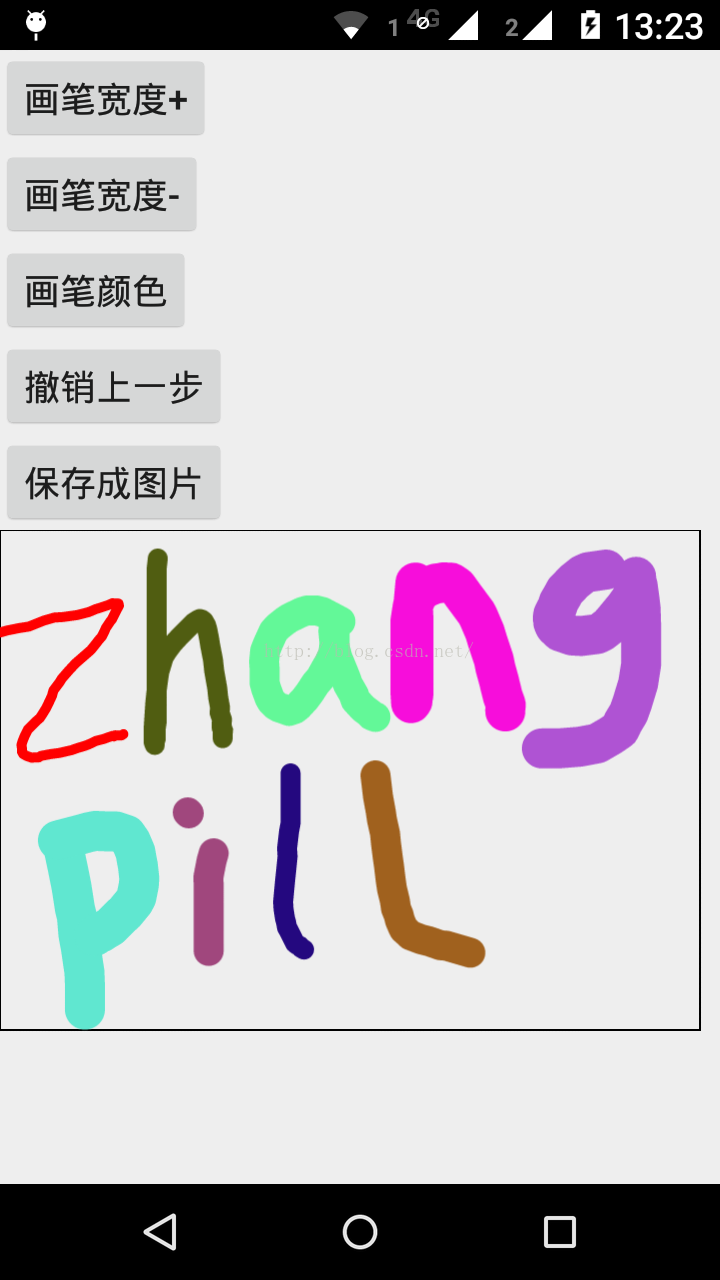

运行结果如图：

默认的，在未发布的debug阶段，DrawableView会在画布上添加一些log日志输出。如果不打算在画布中显示log，可以修改DrawableView的源代码去掉DrawableView默认的log日志。关键代码有两行，在CanvasDrawer的库文件源代码中：

initLogger();

...

canvasLogger.log(canvas, canvasRect, viewRect, scaleFactor);

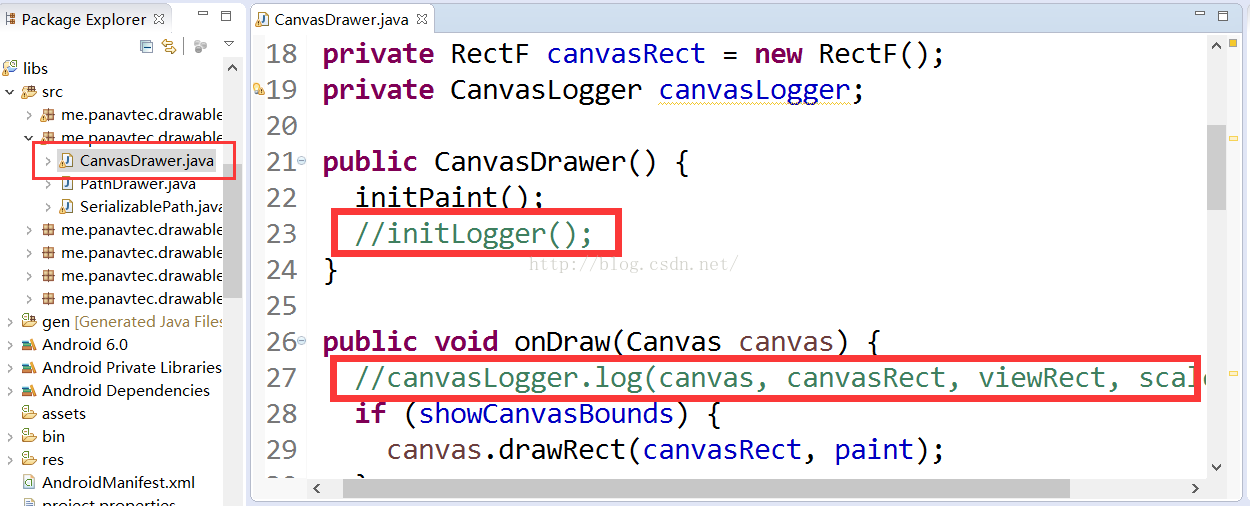

将这两行注释掉即可，如图：
