C++和蓝图

概述

蓝图可以继承C++类，从而使得程序员可以在代码中创建新的游戏性类，而关卡设计人员可以使用蓝图来继承该类并对其进行修改。

有很多种修饰符可以改变C++类和蓝图系统间交互方式，其中某些修饰符会在本示例中突出介绍。

类设置

在类设置的第一部分中，使用C++类向导

创建一个名称为LightSwitchBoth 的类。

LightSwitchBoth类中的大部分代码设置都和仅使用C++的LightSwitch示例

类似。尽管您可以让一个蓝图继承LightSwitchCodeOnly类，

但蓝图图表并不能访问该类中创建的组件、属性及函数。该示例将使用 UPROPERTY() 和 UFUNCTION() 修饰符，这两个修饰符使得LightSwitchBoth作为继承它的蓝图的模板。

您会发现首先参考下仅使用C++的LightSwitch示例

是有用的，这样您可以看下如何设置头文件及源文件

来创建LightSwitchComponent、SphereComponent、DesiredBrightness属性及OnOverlap函数。

这个头文件是从仅使用C++的LightSwitch示例

改编而来，添加了以下功能：PointLightComponent和SphereComponent是BlueprintReadOnly(仅蓝图可读的)，并且将显示在我的蓝图选卡中的 Switch Components(切换组件) 类目中。

OnOverlap现在是一个BlueprintNativeEvent，将会显示在我的蓝图选卡中的 Switch Functions(切换函数) 类目中。

DesiredBrightness是BlueprintReadWrite(蓝图可读写的)，将显示在我的蓝图选卡中的 Switch Properties(切换属性) 类目中。

DesiredBrightness现在是EditAnywhere(随处可编辑的)，而不是VisibleAnywhere(随处可见的)。

UCLASS() 宏有个 Blueprintable 修饰符。在这个示例中，该修饰符不是必须的，因为LightSwitchBoth直接继承Actor，而Actor是Blueprintable(可蓝图化的)，所以LightSwitchBoth会继承该修饰符。

加上 UPROPERTY() 和 UFUNCTION() 宏中的额外修饰符，LightSwitchBoth类的头文件如下所示：

LightSwitchBoth.h

#pragma once

#include "LightSwitchBoth.generated.h"

/**

UCLASS()

class ALightSwitchBoth : public AActor

{

GENERATED_UCLASS_BODY()

/** point light component */

UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category="Switch Components")

TSubobjectPtr PointLight1;

/** sphere component */

UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category="Switch Components")

TSubobjectPtr Sphere1;

/** called when something overlaps the sphere component */

UFUNCTION(BlueprintNativeEvent, Category="Switch Functions")

void OnOverlap(class AActor* OtherActor, class UPrimitiveComponent* OtherComp, int32 OtherBodyIndex);

/** the desired brightness for the light */

UPROPERTY(EditAnywhere, BlueprintReadWrite, Category="Switch Properties")

float DesiredBrightness;

};

在LightSwitchBoth的源文件中，构造器仍然是一样的。但是，需要对 OnOverlap 函数做一点修改。这个函数现在是一个BlueprintNativeEvent。这意味着

在继承这个类的蓝图中，可以放置一个覆盖 OnOverlap 的事件，当正常调用该函数时会执行此事件。如果该事件不存在，那么则是执行那个函数的

C++实现。要想使这个设置正常工作，该C++函数需要重命名为 OnOverlap_Implementation 。稍后在本示例中将介绍这个蓝图设置。对 OnOverlap 函数

进行了修改后，LightSwitchBoth 的源文件如下所示：

LightSwitchBoth.cpp

#include "BasicClasses.h"

#include "LightSwitchBoth.h"

ALightSwitchBoth::ALightSwitchBoth(const FObjectInitializer& ObjectInitializer)

: Super(ObjectInitializer)

{

DesiredBrightness = 15.0f;

PointLight1 = ObjectInitializer.CreateDefaultSubobject(this, "PointLight1");

PointLight1->Brightness = DesiredBrightness;

PointLight1->bVisible = true;

RootComponent = PointLight1;

Components.Add(PointLight1);

Sphere1 = ObjectInitializer.CreateDefaultSubobject(this, TEXT("Sphere1"));

Sphere1->InitSphereRadius(250.0f);

Sphere1->OnComponentBeginOverlap.AddDynamic(this, &ALightSwitchBoth::OnOverlap); // set up a notification for when this component overlaps something

Sphere1->OnComponentEndOverlap.AddDynamic(this, &ALightSwitchBoth::OnOverlap); // set up a notification for when this component overlaps something

Sphere1->AttachParent = RootComponent;

Components.Add(Sphere1);

}

void ALightSwitchBoth::OnOverlap_Implementation(AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex)

{

if ( OtherActor && (OtherActor != this) && OtherComp )

{

PointLight1->ToggleVisibility();

}

当创建类时，新的 UCLASS() 、UFUNCTION() 和/或 UPROPERTY() 宏意味着该代码必须在Visual Studio 或Xcode中进行编译，然后使用虚幻编辑器重新加载它们。

关闭虚幻编辑器，在Visual Studio 或Xcode中编译该项目，然后打开编辑器并重新加载该项目，以确保正确地重新加载该游戏模块。同时，需要注意的一点是，

要确保 Build Configuration(版本配置) 和您打开该项目使用的虚幻编辑器可执行文件的版本一致。请在

编译游戏项目

文档中阅读关于编译配置及编译项目的更多信息。

当重新打开虚幻编辑器并重新打开您的项目后，便可以创建

一个新的类蓝图

了。

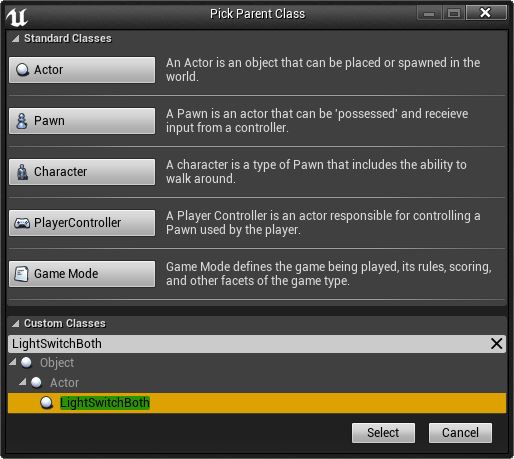

在本示例中，选择LightSwitchBoth作为该蓝图的父类，蓝图名称为 LightSwitchBoth_BP 。

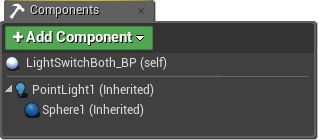

在 C++代码中添加的PointLightComponent和SphereComponent 也会显示在 Blueprint Editor(蓝图编辑器) 的组件模式

中的 Components(组件) 选卡内。

它们的图标是深蓝色，表示它们是从父类LightSwitchBoth类继承而来的原生组件。而刚刚添加到 LightSwitchBoth_BP 蓝图中的新组件的图标

是浅蓝色的。关于使用 Components(组件) 选卡添加及排列组件的更多信息，请参照组件

选卡文档。

Blueprint Editor(蓝图编辑器) 的图表模式

是蓝图编辑的核心。在 Graph Mode(图表) 模式中，您可以在我的蓝图

选卡中添加新变量

、

函数

及宏

。您也可以访问该类蓝图中包含的

所有图表

。在这些图表中，各种节点

连接到一起，来创建由类属性、游戏事件、甚至Actor的周边环境

驱动的设计及游戏功能。

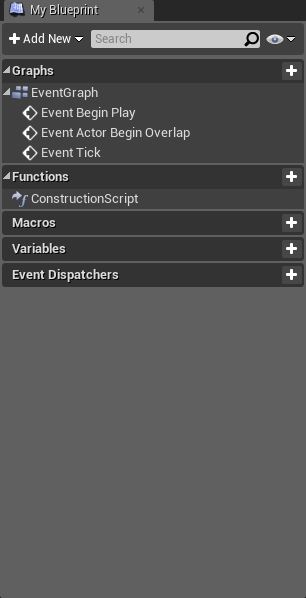

在 Graph Mode(图标模式) 中， My Blueprint(我的蓝图) 选卡显示了在C++中添加到LightSwitchBoth类中的 PointLightComponent 和SphereComponent 。这是因为 BlueprintReadOnly 修饰符存在的缘故。

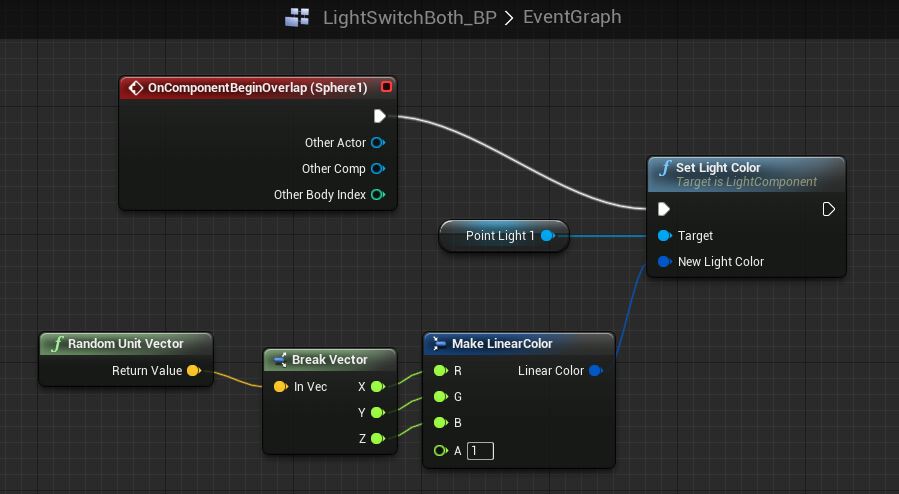

通过在我的蓝图选卡中点击并拖拽这些组件的名称到图表中，可以将这些组件的节点添加到图表中。然后，您可以把这些节点连接到改变像可见性

或光源颜色这样属性的节点上。DesiredBrightness 属性也会出现在我的蓝图选卡中。因为它是一个属性，而不是一个组件，所以可以使用 BlueprintReadWrite

修饰符。这意味着在蓝图图表中可以创建节点来获取及设置 DesiredBrightness 的值。请参照我的蓝图

文档来获得一般的应用信息。

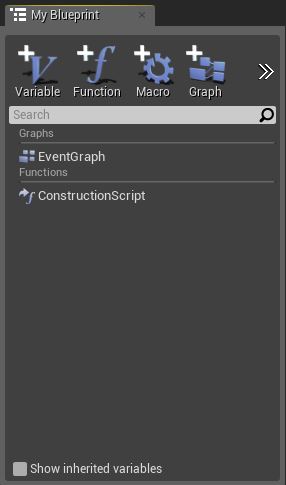

默认情况下，可能不会显示父类LightSwitchBoth的组件和属性。因为当选中我的蓝图选卡底部的 Show user-created variables only(仅显示用户创建的变量) 复选框时，

会隐藏从父类继承的属性。显示所有变量

仅显示用户创建的变量

有两个图表用于设置 LightSwitchBoth_BP 类的行为。第一个是构造脚本

图表，它包含了一个专用的 Construction Script(构建脚本)

事件。如果没有该 Construction Script 设置，那么新的 LightSwitchBoth_BP Actor 将仅使用LightSwitchBoth的构造函数。然而，当Actor在关卡中移动时，及当

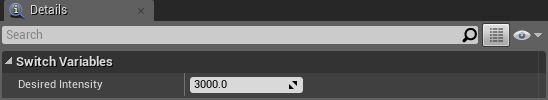

Desired Brightness 发生改变时，都会执行 Construction Script 。使用 Construction Script 意味着，可以轻松地改变暴露给蓝图的Actor属性，

并且可以快速地看到这些修改的效果。

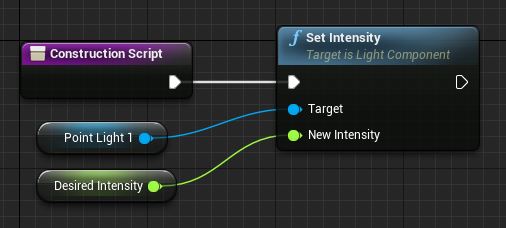

在 LightSwitchBoth_BP 类中， Construction Script 事件连接到了 Set Brightness 节点上，以便当在关卡中添加或移动Actor时或者 Desired Brightness 发生改变时，将 Point Light 1 (PointLightComponent) 的亮度设置为

Desired Brightness 的值。
