1.1西门子变频器的安装与接线

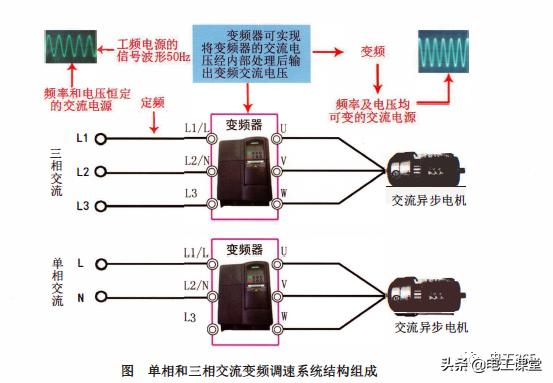

西门子MM440是目前应用较为广泛的变频器。变频器在交流电机调速控制系统中，主要有两种典型使用方法，分别为单相交流和三相交流变频调速系统，如图所示。

图 单相和三相交流变频调速系统结构组成

西门子MM440是用于控制三相交流电动机速度的变频器系列。该系列有多

种型号。这里选用的MM440订货号为6SE6440一2UC13 7AA1， 外形如图所示。

该变频器额定参数为：

·电源电压：220V，单相交流

·额定输出功率：0.37KW

·额定输出电流：2.5A

·操作面板：基本操作板CBOP)

1.2 MM440变频器的接线

(1)变频器接线端子及功能

打开变频器后，就可以连接电源和电动机的接线端子。接线端子在变频器机壳下端。

西门子MM440系列为用户提供了一系列常用的输入输出接线端子， 用户可以方便的通过这些接线端子来实现相应的功能，打开变频器后可以看到变频器的 接线端子如图下图所示。这些接线端子的说明如下：
