一. 地形剖面图的绘制

地形剖面图可以直观地表示地面上沿某一方向地形的起伏状况，它的绘制是以等高线地形图为基础转绘而成的，它是沿等高线地形图某条线下切而显露出来的地形垂直剖面。绘制地形剖面图的主要步骤有以下几点。

1. 定线：

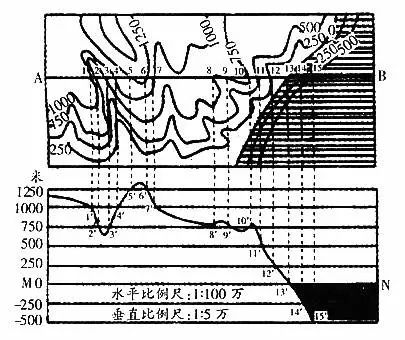

确定需要了解的剖面方向，并画出剖面基线，如下图所示的AB线。

2. 找点：

找出剖面线与等高线的所有交点、剖面线与河流的交点、剖面线与山顶或山谷的交点，这些点均为控制剖面图上相应地点高程的控制点，如图所示1~15个点。

3. 取尺：

根据要求，选取确定地形剖面图的水平比例尺和垂直比例尺，一般水平比例尺与原等高线地形图的比例尺相同，垂直比例尺一般是原等高线地形图比例尺的5、10、15、20倍，倍数越大，起伏越明显，如图所示的垂直比例尺就为水平比例尺的20倍。

4. 画矩形并作平行线与垂直虚线：

平行线是在所要画的剖面图上按垂直高程(如图所示0米、250米、750米……)引出来的，垂直虚线是从剖面图AB与等高线的每个交点上开始，向矩形底边(如图所示的MN)引出的垂线。

5. 定位：

依据原图中控制点的高程，确定剖面图中点位，如图所示中的。

6. 点点相连：

用平滑曲线从点1’一直连到点15’，即得AB剖面线的地形剖面图。

7. 注意点：

连接海拔相等的相邻两点时要注意分析等高线地形图上原两点间的地势高低走势及两点间的海拔高度，从而做到准确平滑过渡。

二. 地形剖面图的应用

根据等高线图绘制的地形剖面图，在平整土地、修筑渠道、修建大堤、建设铁路和公路等时，可作为计算土石方工程量的依据。

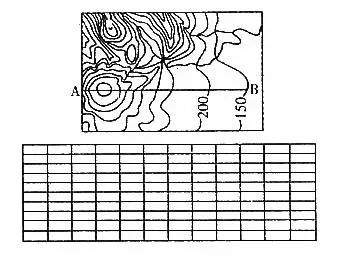

例题：读下图(单位：米)，完成

(1)在图中标注出该区域的最高点(以H表示)，该点海拔约__________米。

(2)在地形图下的网格中，画出沿AB线的地形剖面图。

(3)在剖面图上标出M、N两点，将地形分成三类，分别实行封山育林、经济林种植和适度规模的农业种植。对你的地形划分和土地利用方案加以简要说明。

(4)在图示区域内，拟修建一个小型水库。从地形特点考虑，选择水坝的最佳位置，用符号“//”标注出。

解析：第(1)题，图中有两个大的山头，一个山脊和一个低矮的山岗，以200米等高线为基线，数一数它们到山头或山脊各相隔几条等高线，相差最多的地势最高。左上方H点(见图)与200米等高线相隔8条等高线(400米)，其海拔要在600米以上，但要低于650米。

第(2)题，绘制地形剖面图根据上文所述步骤。

第(3)题，根据地形坡度选择适宜的土地利用方案，地势陡峭处宜植树造林，坡度较大处宜种植经济林木，平缓处宜发展种植业。从地形剖面图可看出M和N两点处是坡度发生明显变化的分界点。

第(4)题，具体考查了水库坝址的选择，其区位选择应符合：工程量尽可能小，蓄水量尽可能大。

答案：(1)H位置见第(4)题图，600~649

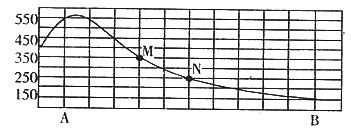

(2)

(3)M、N点的海拔分别为350米和250米(参见上图)，就剖面线所在的山坡看，高于M的坡度较陡，应该实行封山育林。在MN之间的山坡，坡度中等，不宜开垦，但是可以适度发展果树种植。低于N的山前地带，地势较平缓，可以适度发展种植业。

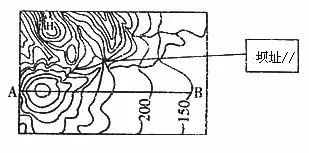

(4)见下图
