UML是啥？--  标准对象建模语言

为啥要学这个？--当然是重要才学啦！

什么，你说马老师发来截图，说这个就是练死劲，没用？

我和你说小伙子，传统UML讲究点到为止，以和为贵，与其他语言从来不搞窝里斗，希望你上网自己查查，耗子尾汁。

小伙汁：马老师，你这，你这说啥啊，太抽象了？！！

马老师：你要知道，要画好UML类图，就要先学会三维立体混元劲，以此为丹田运气发力才能画好UML类图。下面我将向你展示如何画好一个UML类图。看好了嗷，嗷，别眨眼，很快的嗷。

------------------------------分割线------------------------------

第一，什么是类，如何用UML表示一个类？

狭义上，类本质上是引用数据类型；广义上，类是对现实生活中一些具有共同特征的事物的抽象，且类具有三大特点：封装性、继承性、多态性(这些就不细说了)。而在系统设计阶段，类可以认为地分成三种类型：

1. 实体类：实体对象的抽象，通常来自域模型(现实世界)，用来描述具体的实体，通常映射到数据库表格与文件中。

2. 控制类：控制对象的抽象，主要用来体现应用程序的执行逻辑，将其抽象出来，可以使变化不影响用户界面和数据库中的表。

3. 边界类：边界对象的抽象，通常是用来完成参与者(用户、外部系统)与系统之间交互的对象，例如：From、对话框、菜单、接口等。

第二，类的UML表示：

第一列：定义类名

第二列：定义属性，其中对于属性可见域的表示有：“+”表示public、“-”表示private、“#”表示protected

第三列：定义行为，同样其作用域的表示与属性一致。

第三，类与类之间的关系有：

1)关联关系 2)依赖关系 3)泛化关系 4)接口与实现关系

ps：关联关系通常将一个类的对象作为另一个类的成员变量

------------------------------分割线------------------------------

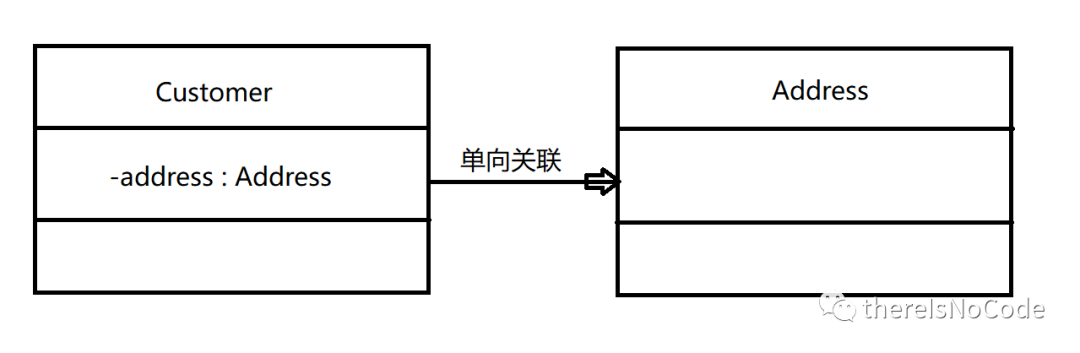

单向关联：

在UML类图里用单向箭头连接

//单向关联public class Customer{private Address address;.......}//每位顾客都有一个对应的地址public class Address{......}

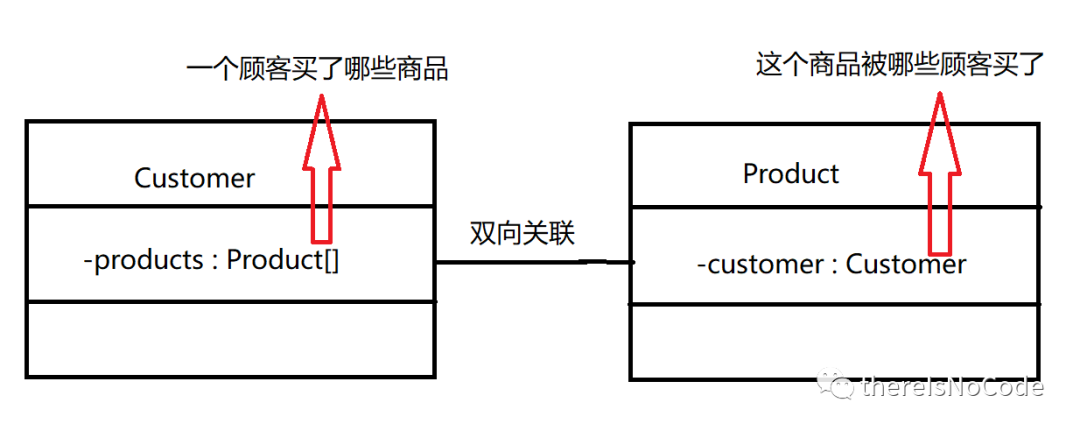

双向关联：

UML里用不带箭头的实线连接

//双向关联public class Customer {private Product[] products;......}public class Product {private Customer customer;......}

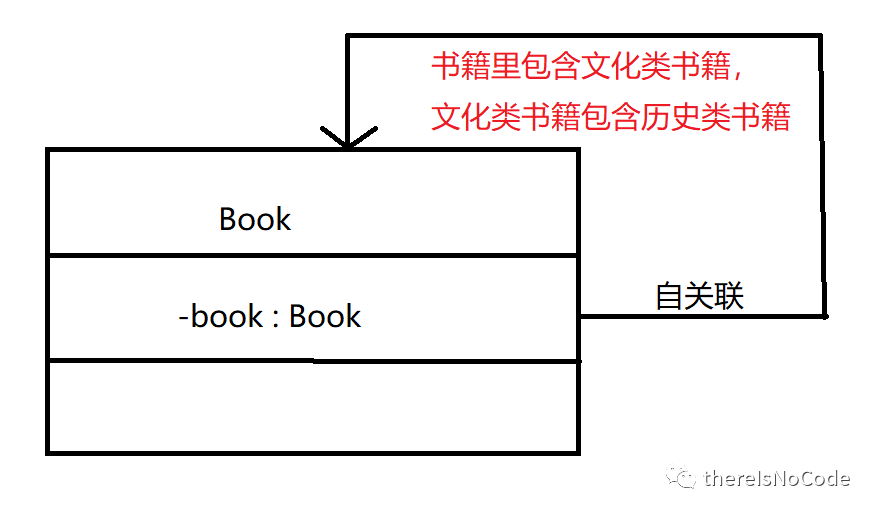

自关联：

UML用带箭头实线指向本身

//自关联public class Book {private Book book;……}

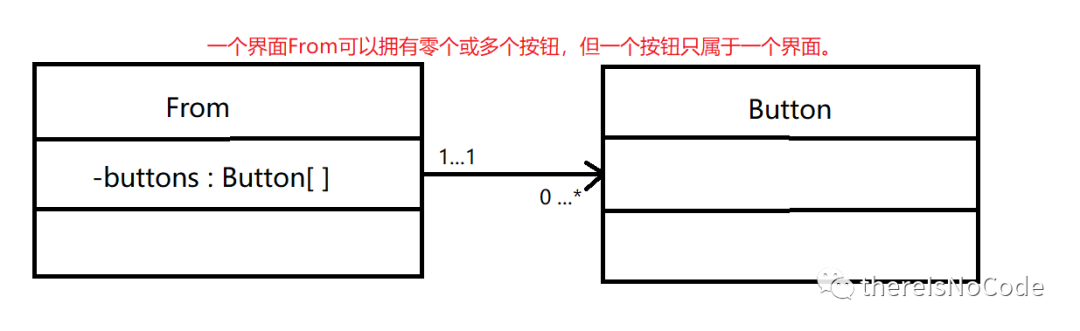

多重性关联(看不懂可跳过)：

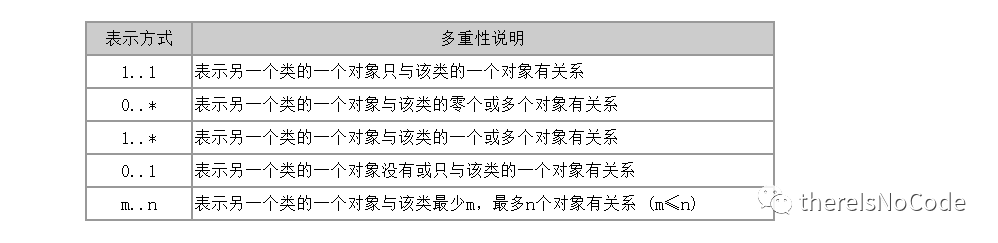

表示两个关联对象在数量上的对应关系，有如下表格：

这里以其中一个例子做说明：

//多重性关联public class Form{private Button[] buttons; //定义一个集合对象......}public class Button{......}

聚合关联：表示整体与部分的关联。在该关联中，成员对象是整体的一部分，但该成员对象也可能脱离出来作为一个单独完整的对象。

//聚合关联public class Car{private Engine engine;//构造注入public Car(Engine engine) {this.engine = engine;}//设值注入public void setEngine(Engine engine) {this.engine = engine;}......}public class Engine{......}

组合关联：表示整体与部分的关联，但该关联中整体可以控制成员变量的生命周期，即整体与部分为同生共死的关系。

//组合关联public class Head {private Mouth mouth;public Head() {mouth = new Mouth(); //实例化成员类}......}public class Mouth {......}

这里就讲到关联关系……

参考文章：http://www.uml.org.cn/oobject/201211231.asp
