简介：步进电机是一种在自动化设备和机器人等领域广泛应用的精确执行器，它能够通过内部电磁线圈序列通电实现精确的角位移。本资源集提供了使用STM32系列单片机（包括F0、F1、F2型号）控制步进电机加减速和精确定位的完整技术资料。内容包括步进电机工作原理、单片机的控制逻辑、加减速控制技术、定位技术以及相关的代码示例、设计文档、原理图等。通过这些资料，开发者可以学习如何利用PWM控制电机速度、生成脉冲序列，并通过传感器实现精确的位置反馈与控制。
1. 步进电机工作原理及应用
在自动化与机器人技术的快速发展中，步进电机作为关键的执行元件，因其精确的位置控制能力，在各种控制场合得到了广泛应用。步进电机（Stepper Motor）是一种将电脉冲信号转换为角位移的执行器。它能够将输入的电脉冲信号转换成机械角位移输出，通过控制脉冲个数来控制角位移量，从而达到精确控制的目的。
1.1 步进电机的分类
根据工作原理，步进电机主要分为永磁式、反应式和混合式三种类型。每种类型的步进电机在力矩、反应速度和精确度方面都有其独特之处，适用于不同的应用场景。
- 永磁式（PM）步进电机 ：拥有较高的力矩和较小的步距角，适用于低速或静态的应用场合。
- 反应式（VR）步进电机 ：成本较低，步距角较大，适合对成本敏感且不需要很高精度的应用。
- 混合式（HB）步进电机 ：结合了永磁式和反应式的优点，具有良好的力矩性能和较高的运行速度，适合多种中高端控制需求。
1.2 步进电机的工作原理
步进电机的工作原理主要依靠步进控制器（驱动器）提供的电子脉冲信号来驱动。每个脉冲信号都会使电机转动一个固定的角度，称为步距角。通过控制脉冲的数量、频率和顺序，步进电机可以达到预定的位置和速度。
- 单相激励 ：一次只激励一个绕组，优点是结构简单，但转矩相对较小。
- 双相激励 ：同时激励两个绕组，可以获得更大的启动转矩和更高的运行速度。
- 多相激励 ：在某些高性能的步进电机中，使用多相激励以实现更平滑的运行和更高的定位精度。
1.3 步进电机在实际中的应用
在众多领域中，步进电机的应用极为广泛。例如在打印机、3D打印机、绘图仪、CNC机床、机器人等设备中，步进电机提供了高精度的定位与控制。此外，自动化生产线、医疗设备、办公自动化设备等也同样依赖于步进电机来执行精确的位置控制。
通过理解步进电机的工作原理和分类，以及其在实际应用中的表现，技术人员可以更好地选择和利用步进电机来满足特定的控制需求。
2. STM32系列单片机基础
2.1 STM32单片机概述
2.1.1 STM32单片机的特点与架构
STM32单片机是STMicroelectronics（意法半导体）推出的一款基于ARM Cortex-M系列处理器的高性能微控制器。该系列单片机以高性能、低功耗著称，广泛应用于工业控制、医疗电子、消费类电子等领域。
特点包括： - 高性能的ARM Cortex-M内核 ：内核版本不同（如M0、M3、M4、M7），其性能和功能也不尽相同，其中Cortex-M4和M7内核支持浮点运算，适合复杂算法处理。 - 丰富的外设资源 ：包括ADC、DAC、定时器、通讯接口（如USART、I2C、SPI、CAN）、模数转换器等。 - 灵活的电源管理 ：多个电源模式，能够在不同功耗需求间切换。 - 内置的调试功能 ：支持JTAG和SWD调试接口，方便开发和调试。
架构方面，STM32采用冯·诺依曼架构，程序存储和数据存储共享同一总线和地址空间，但其高性能的32位处理器对资源的需求大为降低，因此在实时应用中，处理速度和资源占用方面表现出色。
2.1.2 STM32系列单片机的分类与选择
STM32系列单片机根据内核版本和性能，主要分为以下几个系列： - STM32F0 ：采用ARM Cortex-M0核心，适合对成本敏感的应用。 - STM32F1 ：采用ARM Cortex-M3核心，性能较高，应用广泛。 - STM32F3 ：高性能，注重数字信号处理能力，适合需要复杂数学运算的应用。 - STM32F4 ：性能最强，拥有浮点单元，适用于需要高性能浮点计算的应用场景。 - STM32F7 ：最高端系列，拥有最大性能和丰富的接口，适合高性能嵌入式系统。
选择STM32单片机时，应考虑以下因素： - 性能需求 ：根据实际应用对处理速度、资源和功能的要求选择内核版本。 - 开发环境 ：考虑是否已有对应的开发库和社区支持。 - 成本考量 ：平衡性能和成本，选择性价比高的产品。 - 外设需求 ：根据项目需求，选择具备必要外设的单片机型号。
2.2 STM32单片机的开发环境配置
2.2.1 集成开发环境搭建
STM32的开发环境主要以Keil MDK-ARM和IAR Embedded Workbench为官方推荐，除此之外，还有基于Eclipse的STM32CubeIDE以及开源的System Workbench for STM32等。
以Keil MDK-ARM为例，开发环境搭建的步骤如下： 1. 下载并安装Keil uVision ：访问ARM官网下载最新版Keil uVision IDE。 2. 安装STM32相应的Pack ：通过STM32CubeMX或者直接在Keil MDK-ARM软件中安装STM32的设备支持包。 3. 配置软件包和驱动 ：完成软件包安装后，需要安装对应设备的驱动程序。 4. 创建新项目并配置 ：启动Keil uVision，创建新项目，并选择目标设备，设置项目选项，如内存布局、时钟配置等。 5. 编写代码并编译调试 ：根据需要编写代码，并使用Keil的编译器进行编译。使用JTAG或SWD接口连接调试器进行调试。
2.2.2 编译器与调试工具的使用
在完成开发环境搭建之后，使用编译器将编写好的代码转换成可执行文件是至关重要的一步。编译器主要负责代码的编译、链接等操作，而调试工具则用于在软件和硬件层面上对程序进行单步执行、断点设置、变量监视等。
编译器使用
以Keil MDK-ARM为例，使用编译器的基本步骤如下： 1. 编写源代码 ：使用C/C++语言编写STM32的源代码。 2. 创建项目并导入代码 ：创建新项目并把源代码文件导入到项目中。 3. 配置项目编译选项 ：根据需要配置编译选项，如编译优化级别、包含路径等。 4. 编译项目 ：执行编译操作，生成目标文件(.obj)和可执行文件(.hex/.bin)。 5. 错误和警告分析 ：分析编译过程中产生的错误和警告信息，进行代码修正。
调试工具使用
调试工具一般集成在IDE中，如Keil MDK-ARM的ULink调试器。使用调试工具的基本步骤如下： 1. 连接目标硬件 ：将调试器通过JTAG或SWD接口连接到STM32开发板。 2. 加载程序 ：将编译好的程序加载到开发板的Flash中。 3. 设置断点 ：在希望程序停止的代码行设置断点。 4. 开始调试 ：启动调试会话，程序执行到断点处会自动暂停。 5. 单步执行 ：逐步执行程序，监视变量和寄存器的变化。 6. 监视和修改变量 ：在程序执行过程中，可以实时监视变量的值并进行修改。
使用调试工具可以极大提升开发效率和问题定位速度。了解如何使用这些工具是STM32开发的基础，对于提高产品的稳定性和缩短开发周期至关重要。
接下来的章节将详细介绍如何配置STM32单片机的时钟系统、编写外围设备的驱动以及进行性能优化等关键开发步骤。
3. 步进电机加减速控制技术
3.1 加减速控制理论基础
3.1.1 加减速控制的目的与意义
在步进电机的运行过程中，加减速控制起着至关重要的作用。加减速控制的目的主要在于：
- 保护电机：通过适当的加减速控制，可以防止步进电机在启动或停止时承受过大的电流冲击，从而保护电机和驱动器不受损坏。
- 提高精确度：平滑的加减速过程有助于减少运动中的震荡和过冲现象，提高步进电机的定位精度。
- 优化性能：合理的加速与减速曲线能够有效控制电机的加速度和减速度，减少运行中的噪音，并延长机械部件的使用寿命。
- 提高效率：避免了不必要的速度波动，降低了能源消耗。
3.1.2 常见的加减速控制算法介绍
针对不同的应用需求，有多种加减速控制算法可用于实现步进电机的运动控制，其中最为常见的包括：
-

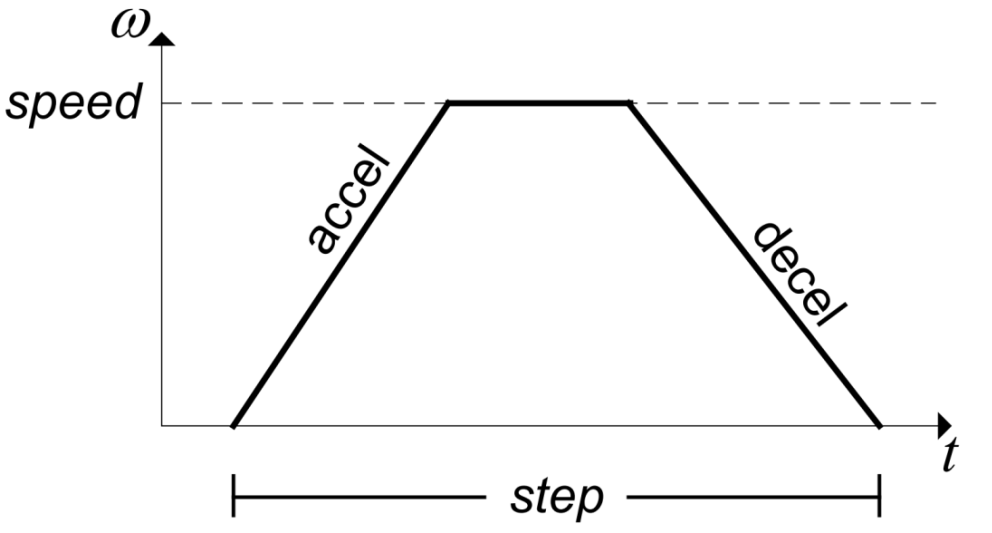

线性加减速（S型加减速）： 线性加减速是最简单的算法之一，它通过线性地改变速度来实现加减速。速度从零线性增加到设定的最大值，然后线性减少到零。
-
S曲线加减速： S曲线加减速是在线性加减速的基础上增加了加速度的变化曲线，使得加速度变化更平滑。它的加减速过程像S形状，因此得名。
-
指数加减速： 指数加减速算法则是通过指数函数来控制加速度的变化，它可以在加速阶段快速达到最高速度，而在减速阶段则提前进行减速。
3.2 实现加减速控制的实践操作
3.2.1 编程实现基本的加速与减速
为了实现加减速控制，我们以STM32单片机为例，编写一段加减速控制的基础代码。以下是一个简单的线性加减速控制的代码示例：
#include "stm32f10x.h"
void Delay(uint32_t time) {
while(time--);
}
int main(void) {
int i = 0;
int acceleration = 100; // 加速度设定值
int deceleration = 100; // 减速度设定值
int maxSpeed = 1000; // 最大速度设定值
// 加速过程
for(i = 0; i < maxSpeed; i += acceleration) {
// 实际加速逻辑，设置步进电机脉冲输出频率等
Delay(1000); // 简单的延时模拟加速过程
}
// 恒速运行（略）
// 减速过程
for(i = maxSpeed; i > 0; i -= deceleration) {
// 实际减速逻辑，设置步进电机脉冲输出频率等
Delay(1000); // 简单的延时模拟减速过程
}
while(1) {
// 循环结束，系统待命
}
}
3.2.2 优化加减速控制性能的策略
为了进一步提升加减速控制的性能，可以采取以下优化措施：
- 调整加速与减速时间 ：根据电机性能和应用需求调整加速和减速时间，以达到更平稳的运行状态。
- 采用S曲线加减速 ：相比于线性加减速，S曲线加减速能更有效地减少震荡，提升运动的平滑性。
- 实时调整速度和加速度 ：通过反馈机制实时监控电机状态并相应地调整速度和加速度，以适应动态变化的负载和速度要求。
- 实验与数据记录 ：通过实际的实验测试来记录和分析加减速过程中电机的表现，从而优化算法参数。
以上代码展示了如何通过编程实现基本的加速和减速控制。然而，在实际应用中，步进电机的加减速控制可能涉及到更为复杂的算法和外部反馈数据的处理，如加速度曲线的优化、速度闭环控制等。这需要更为精确的算法和硬件设备的支持，比如使用编码器来实时监测电机的位置和速度，以及利用PID控制等先进的控制策略。
4. 步进电机精确定位技术
在步进电机的应用中，精确定位是实现精准运动控制的关键技术之一。本章节将深入探讨步进电机精确定位的理论知识，并通过实践操作演示如何编程实现精确定位技术，最后结合实际案例进行分析与调优。
4.1 精确定位的理论知识
4.1.1 定位控制的要求与方法
步进电机在执行任务时，必须能够在指定的位置停止，这一过程需要精确定位技术来实现。精确定位控制的要求通常包括：
- 位置精度 ：步进电机必须能够停止在预定的位置，且位置误差在可接受的范围内。
- 重复定位精度 ：步进电机在多次运动到同一位置时，位置误差应保持一致。
- 响应速度 ：步进电机需要在尽可能短的时间内到达目标位置。
为满足这些要求，通常采取的方法有：
- 开环控制 ：通过精确计算脉冲数来控制步进电机的移动步数。
- 闭环控制 ：利用编码器等反馈装置实时监控电机位置，并进行调整。
4.1.2 误差来源及控制策略
在精确定位过程中，误差主要来源于以下几个方面：
- 步距角误差 ：步进电机的步距角与理论值之间存在的微小差异。
- 机械传动误差 ：减速器、连轴器等传动部件的磨损或形变。
- 负载变化 ：电机负载变化导致的转矩波动。
- 系统延迟 ：控制指令下发到电机响应之间的时间延迟。
针对上述误差来源，可以通过以下策略进行控制：
- 校准步距角 ：通过精确测量和校准电机的实际步距角来补偿误差。
- 提高传动精度 ：使用高质量的传动元件，并定期维护。
- 动态调整控制参数 ：根据负载和运动状态动态调整控制参数。
- 采用高精度控制算法 ：引入如PID控制算法进行精确的位置校正。
4.2 精确定位技术的实际应用
4.2.1 定位算法的编程实现
在实际应用中，编程实现步进电机的精确定位，通常会涉及到以下步骤：
- 初始化定时器，用于生成精确的脉冲序列。
- 计算并设定必要的脉冲数量，以确定电机的移动步数。
- 实现位置反馈，以便根据实际位置进行调整。
下面是一个基于STM32的示例代码片段，演示如何通过编程实现精确定位：
#include "stm32f1xx_hal.h"
// 初始化定时器
void TIM3_Init(void)
{
// 此处省略定时器初始化代码
}
// 步进电机控制函数
void Stepper_Motor_Control(int32_t pulse_count, int direction)
{
// 根据方向和脉冲计数控制电机
// 此处省略电机控制代码
}
int main(void)
{
// 系统初始化
HAL_Init();
// 定时器初始化
TIM3_Init();
// 设定移动步数和方向
int32_t pulse_count = 1000; // 向正方向移动1000步
int direction = 1; // 1表示正向，-1表示反向
// 控制步进电机移动
Stepper_Motor_Control(pulse_count, direction);
// 等待操作完成
while(1)
{
// 此处可以添加代码以处理其他任务
}
}
4.2.2 实际案例分析与调优
考虑一个实际的应用案例，一个精密定位平台需要步进电机在X轴和Y轴上进行精确移动。以下是该系统的调优过程：
- 系统校准 ：对步进电机和传动机构进行校准，确保步距角误差最小化。
- 控制算法应用 ：引入PID控制算法，通过实时反馈调整电机的速度和位置。
- 测试与调整 ：进行多次定位测试，记录实际位置，并与预期位置进行对比。根据测试结果调整PID参数，优化响应速度和定位精度。
该案例的关键在于实现一个精确的控制循环，能够根据反馈信息及时调整控制策略，以达到最佳的定位效果。通过逐步优化，步进电机可以更准确地到达指定位置，满足精密仪器对定位精度的要求。
通过上述章节内容的详细解读，我们可以看到步进电机精确定位技术的复杂性和实现该技术所涉及的关键步骤。下一章将介绍PWM脉宽调制技术及其在步进电机控制中的应用。
5. PWM脉宽调制技术应用
5.1 PWM技术的基本原理
5.1.1 PWM技术的工作机制
PWM（脉宽调制）技术是一种通过调整脉冲宽度来控制电路功率的方法。在步进电机控制中，PWM主要用于调节电机绕组上的电压和电流，从而影响步进电机的转速和扭矩。
PWM信号由一系列的脉冲组成，每个脉冲的宽度（即脉宽）是可调的。脉冲的频率（周期性出现的速度）通常保持不变。通过调整脉宽与脉冲周期的比例，即占空比（Duty Cycle），可以控制通过电机绕组的平均电流。占空比越高，流过绕组的平均电流越大，电机的扭矩也相应增加。
PWM信号的生成通常由微控制器的定时器和比较器实现。定时器产生周期性的中断，而比较器则根据设定的占空比在中断周期中切换PWM输出状态，从而生成所需的PWM波形。
5.1.2 PWM在步进电机控制中的应用
在步进电机控制中，PWM技术可以用于实现精细的速度控制和扭矩调节。由于步进电机的运动依赖于电脉冲的频率，使用PWM可以有效控制电机绕组中的电流，实现更加平滑和稳定的运行。
例如，当步进电机需要低速运行时，可以通过降低PWM占空比来降低电流，减小扭矩，从而防止失步；相反，提高PWM占空比则可以增加电流和扭矩，以适应高速或高负载的运行需求。此外，PWM技术还可以帮助电机在启动和制动时保持更好的控制，减小启动时的冲击和制动时的过冲。
在使用PWM控制步进电机时，需要注意电机驱动器的类型和PWM信号的频率。不同的驱动器对PWM信号的响应不同，有的驱动器内建了过流保护和电流调节功能，可以通过PWM信号直接控制。而信号频率则需要高于一定值，以避免电机产生可感知的振动或噪声。
5.2 PWM参数优化与实践
5.2.1 调整PWM参数对性能的影响
PWM参数的调整对步进电机的性能有直接影响。在电机控制中，最直接的参数是占空比（Duty Cycle），它是控制电机扭矩的关键因素。调整占空比能够有效控制电机的启动、加速、减速和停止。
另一个重要的参数是PWM的频率。高频PWM信号能够使步进电机更加平滑运行，减少电磁噪声，同时提高能量转换效率。然而，如果PWM频率过低，可能会导致电机运行时产生可见的振动或产生可听见的噪声，甚至影响电机的启动和制动性能。
调整PWM的上升沿和下降沿时间（也称为开关时间）也很关键，特别是对于有较高电流需求的应用。快速的开关时间意味着电流的快速变化，这可能会引起电机绕组和驱动电路中的电磁干扰，尤其是在高频PWM应用中。适当增加上升沿和下降沿的时间可以降低干扰，但也会降低能量转换效率和增加热量产生。
5.2.2 实现PWM参数优化的案例
假设我们有一个步进电机系统，该系统使用STM32单片机进行控制。我们的目标是优化PWM参数以提高电机在不同速度下的运行性能，并降低系统产生的电磁干扰。
首先，我们需要通过实验确定最优的PWM频率。我们可以通过逐渐增加PWM频率直到观察到电机开始产生可见振动或噪声的频率点，然后将频率设置在该点以下。为了确保稳定性，通常会选择略低于观察到的临界频率的一个安全值。
占空比的调整可以基于电机的扭矩要求来执行。在低速时，我们可能需要较低的占空比来防止电机失步；而在高速时，为了保持必要的扭矩，我们需要提高占空比。
调整上升沿和下降沿的时间可以通过改变PWM信号的斜率（也称为PWM斩波）来实现。在STM32中，这可以通过编程定时器的输出比较模式来完成。例如，通过编程调整定时器的捕获/比较寄存器来改变输出波形的斜率。
以下是STM32单片机调整PWM参数的一个简单代码示例：
#include "stm32f1xx_hal.h"
TIM_HandleTypeDef htim1;
void MX_TIM1_Init(void)
{
TIM_OC_InitTypeDef sConfigOC = {0};
htim1.Instance = TIM1;
htim1.Init.Prescaler = 0; // 根据需要调整预分频器值
htim1.Init.CounterMode = TIM_COUNTERMODE_UP;
htim1.Init.Period = 999; // 设置自动重装载寄存器周期的值
htim1.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
htim1.Init.RepetitionCounter = 0;
HAL_TIM_PWM_Init(&htim1);
sConfigOC.OCMode = TIM_OCMODE_PWM1;
sConfigOC.Pulse = 500; // 设置占空比，范围是0至Period
sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_1);
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1); // 启动PWM
}
int main(void)
{
HAL_Init();
MX_TIM1_Init();
// 其他程序代码...
return 0;
}
代码中， MX_TIM1_Init() 函数初始化了TIM1定时器的PWM模式， Prescaler 和 Period 参数根据需要进行调整以设置PWM频率， Pulse 参数则用于设置PWM占空比。实际的参数值需要根据应用进行实验确定。
通过上述代码和参数调整，可以实现PWM参数的优化。需要注意的是，优化过程可能需要反复调整和测试，以确保电机在不同工作条件下都能达到最佳性能。
6. 步进电机控制系统的设计与实现
6.1 定时器生成脉冲序列的原理与应用
6.1.1 定时器的工作原理
在微控制器中，定时器是一种能以非常高的精度进行计时的硬件单元。它可以用来生成精确的时间基准，这对于步进电机控制来说至关重要。定时器通过设置一个预定义的计数值和一个时钟源进行计数，当计数达到设定值时，可以触发中断或改变输出引脚状态。
为了生成脉冲序列，定时器需要配置为向上计数或向下计数模式。在向上计数模式下，定时器从0开始计数直到一个特定的最大值；在向下计数模式中，定时器从该最大值开始计数直到0。在这两种模式中，计数溢出或达到零点时，可以触发一个更新事件（比如产生中断），该事件可以用来改变输出引脚电平，从而产生一个脉冲。
6.1.2 定时器在步进电机控制中的应用
在步进电机控制中，定时器用于产生控制步进电机转动的脉冲序列。每个脉冲代表一个步进动作，而脉冲的频率决定了步进电机的转速。通常，为了实现高精度控制，步进电机的驱动电路与定时器的输出相连，定时器的中断服务程序用于更新电机驱动电路的信号状态，从而控制电机。
例如，对于一个四相步进电机，我们可以设置定时器的中断服务程序每4个中断产生一次完整的序列（ABCD或DCBA），这将导致电机转过一个完整的步进角。通过改变中断发生的频率，我们可以控制电机的加速和减速。
6.2 位置反馈机制的构建与调试
6.2.1 位置反馈系统的设计思路
为了实现步进电机的精确控制，位置反馈系统提供了关于电机实际位置的重要信息。这通常通过使用编码器或霍尔效应传感器来实现。在步进电机系统中，增量式编码器是最常用的反馈设备，它可以检测电机轴的旋转运动，并将其转换为电子脉冲信号。
在设计位置反馈系统时，关键的考虑因素包括：编码器的分辨率（即每转多少脉冲）、是否需要绝对位置反馈（单圈或多圈编码器）、以及如何将编码器信号接入微控制器进行处理。编码器信号通常需要经过解码处理才能被微控制器所理解，这可能涉及到硬件解码器或软件算法。
6.2.2 实现与优化位置反馈的实际操作
在实际操作中，首先需要将编码器与微控制器连接，并确保编码器的电源和地线正确连接。然后，将编码器的输出引脚连接到微控制器的捕获输入引脚或外部中断引脚。
在STM32微控制器中，可以使用硬件定时器的输入捕获功能来捕获编码器的脉冲信号。这允许微控制器测量脉冲之间的时间间隔，从而获得旋转速度和位置信息。
// 伪代码示例：配置定时器以实现编码器模式
// 初始化定时器为编码器模式
void TIM_Encoder_Init(TIM_TypeDef* TIMx, uint16_t prescaler, uint16_t period) {
TIM_EncoderInterfaceConfig(TIMx, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);
TIM_TimeBaseInit(TIMx, prescaler, period);
TIM_Cmd(TIMx, ENABLE);
}
// 中断服务程序来读取编码器值
void TIMx_IRQHandler(void) {
if (TIM_GetITStatus(TIMx, TIM_IT_CC1) != RESET) {
// 读取编码器位置值
int encoder_value = TIM_GetCapture1(TIMx);
// 清除中断标志
TIM_ClearITPendingBit(TIMx, TIM_IT_CC1);
}
}
在实现位置反馈之后，可能需要对系统进行调试，以确保反馈信号的准确性和可靠性。调试步骤可能包括验证编码器信号的质量、确保信号捕获的精确性，以及测试位置反馈与控制指令的一致性。
6.3 STM32配置与编程的综合应用
6.3.1 STM32在电机控制系统中的配置
在构建步进电机控制系统时，STM32的配置是关键步骤之一。这包括配置所需的GPIO引脚、定时器、中断、以及可能的模数转换器（ADC）等。STM32的配置通常通过其固件库函数或HAL库函数来实现。以HAL库为例，你需要初始化定时器的时钟，配置其为PWM输出模式，并设置相应的输出比较模式来产生脉冲序列。
// 初始化定时器并设置PWM输出
void MX_TIM_PWM_Init(void) {
TIM_OC_InitTypeDef sConfigOC = {0};
TIM_MasterConfigTypeDef sMasterConfig = {0};
htim1.Instance = TIM1;
htim1.Init.Prescaler = (uint32_t)(SystemCoreClock / 1000000) - 1; // 预分频器，设置PWM频率
htim1.Init.CounterMode = TIM_COUNTERMODE_UP;
htim1.Init.Period = 1000 - 1; // 自动重装载寄存器的值
htim1.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
htim1.Init.RepetitionCounter = 0;
HAL_TIM_PWM_Init(&htim1);
sConfigOC.OCMode = TIM_OCMODE_PWM1;
sConfigOC.Pulse = 500; // 设置PWM占空比，范围0-1000
sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_1);
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1); // 开始PWM输出
}
6.3.2 编程实现整个电机控制流程
在编程实现整个电机控制流程时，需要综合运用定时器、中断、编码器反馈以及可能的通信接口。整个流程的实现可以分为几个主要步骤：初始化系统，包括硬件配置和中断服务程序的设置；编写主循环来处理用户输入和系统状态；以及实现中断服务程序来更新电机状态和反馈信息。
在STM32中，中断服务程序通常用于处理实时性要求高的任务，例如编码器信号的捕获和处理。主循环则可以用于非实时的任务，如用户界面更新和参数调整。
int main(void) {
HAL_Init(); // 初始化HAL库
SystemClock_Config(); // 配置系统时钟
MX_GPIO_Init(); // 初始化GPIO
MX_TIM_PWM_Init(); // 初始化PWM定时器
MX_TIM_Encoder_Init(); // 初始化编码器定时器
while (1) {
// 主循环代码，例如处理用户输入和更新显示
}
}
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
// 定时器周期中断服务程序，用于更新系统状态和反馈
}
在此过程中，重要的是确保系统的实时性和稳定性。需要仔细设计中断优先级，并对可能出现的竞争条件和同步问题进行充分考虑。通过这样的流程，可以构建出一个响应迅速、控制精确的步进电机控制系统。
简介：步进电机是一种在自动化设备和机器人等领域广泛应用的精确执行器，它能够通过内部电磁线圈序列通电实现精确的角位移。本资源集提供了使用STM32系列单片机（包括F0、F1、F2型号）控制步进电机加减速和精确定位的完整技术资料。内容包括步进电机工作原理、单片机的控制逻辑、加减速控制技术、定位技术以及相关的代码示例、设计文档、原理图等。通过这些资料，开发者可以学习如何利用PWM控制电机速度、生成脉冲序列，并通过传感器实现精确的位置反馈与控制。
