到这里为止，我们触摸屏和PLC的设置及程序就全部完成了。大家可以照着操作下载一遍，原理是不是很简单呢？ 在实际项目应用中，我们经常需要使用一台触摸屏对多台设备进行监控操作。这就是我们常说的一屏多机。它的原理其实非常简单，现在我们就通过一个案例，来演示如何实现威纶通的一屏多机。

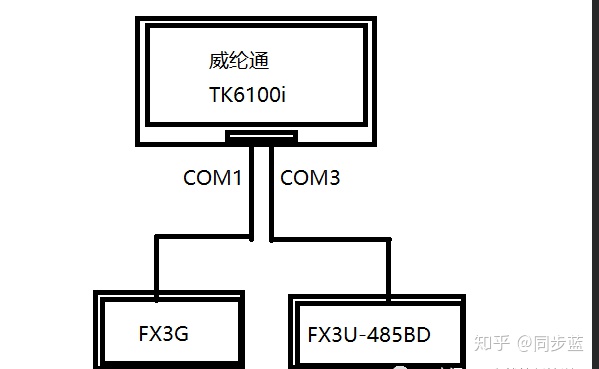

我们以一台威纶通触摸屏TK6100i分别通讯一台FX3U和一台FX3G为例，来演示这个过程，如图所示：

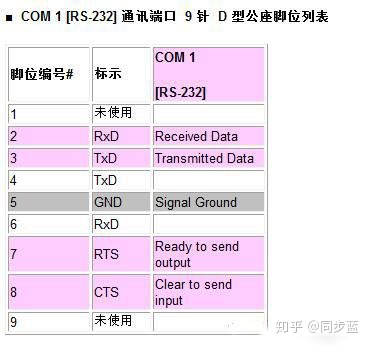

威纶通触摸屏TK6100i本体带有两个通讯接头，一公一母，气针脚分布如下：

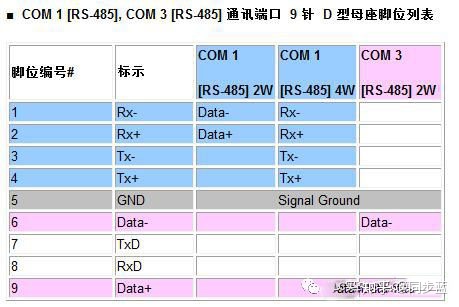

由上图可以看出，其公头只有232接口，而三菱串口方式为422，要选择485 4W方式，所以只能使用母头。母头COM1通讯端口支持485通讯方式两线制和四线制，即2W和4W，还有COM3的两线制。
3U的PLC，采用485BD作为连接对象，,通讯方式可选择两线制或4线制，3G的PLC为编程口通讯，只能选择4线制，本屏的母接头只有一个4线制通讯方式，故3G的PLC选择为COM1通讯端口4线制，3U的PLC为COM3通讯端口2线制。
触摸屏设置：

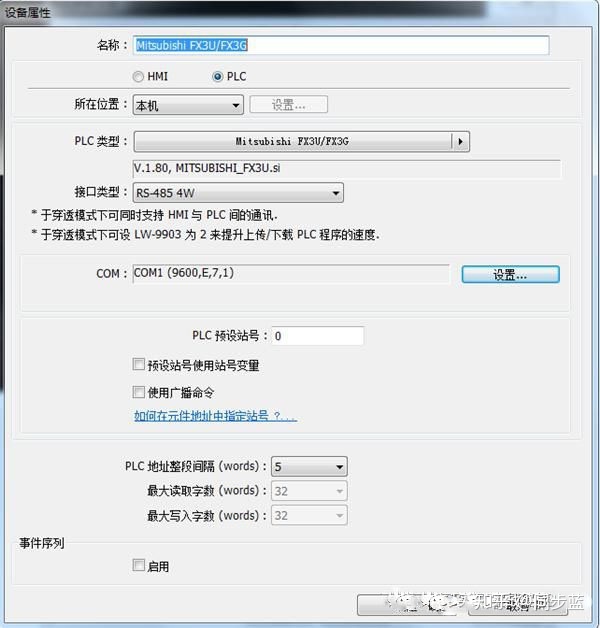

新建文件，选择好触摸屏型号，添加1号PLC，FX3G。PLC设置如下：
点击确定后再点击新增，此时选择FX2332/485BD，设置如下：
设置完成后的设备如下：
PLC方面的设置：
3G的PLC，由于是编程口，不用设置
3U的PLC，采用485BD，故需要对通讯参数进行设置

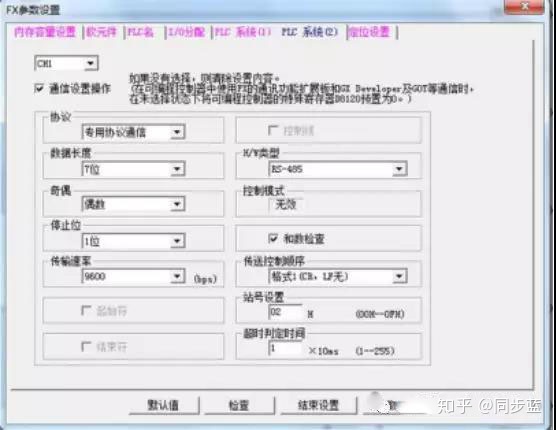

打开三菱编程软件，新建3U PLC文件，打开参数设置，设置如下：
分别编写PLC的程序，我们用一个按钮点亮一个指示灯。
FX3G:
FX3U:
触摸屏画面制作
控制3U PLC

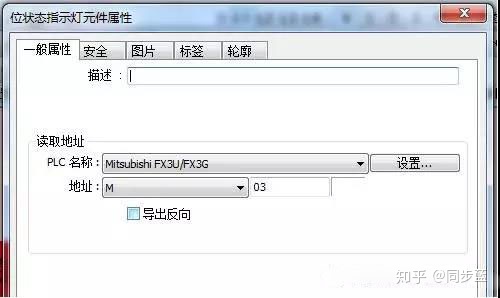

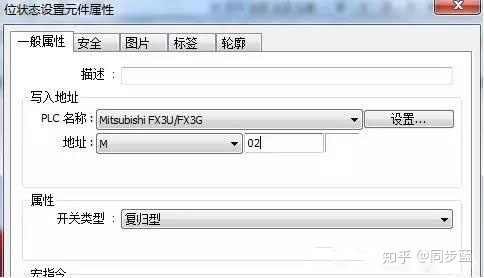

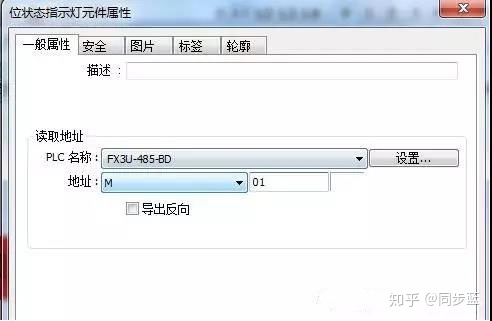

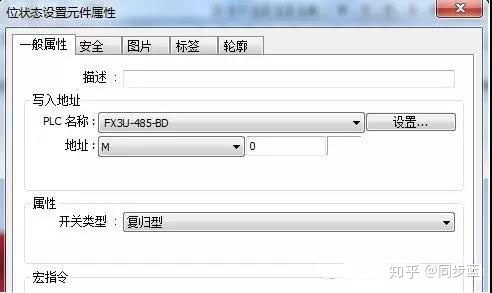

新建按钮和指示灯
控制3G PLC
新建按钮和指示灯

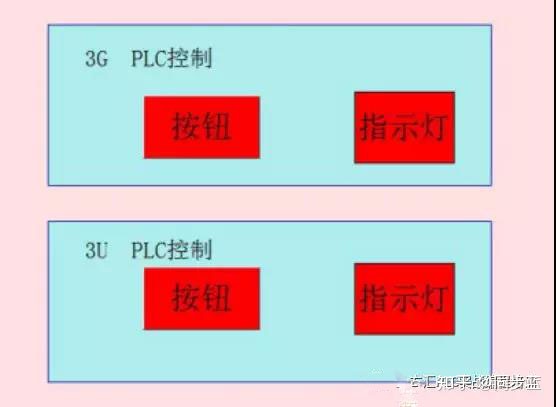

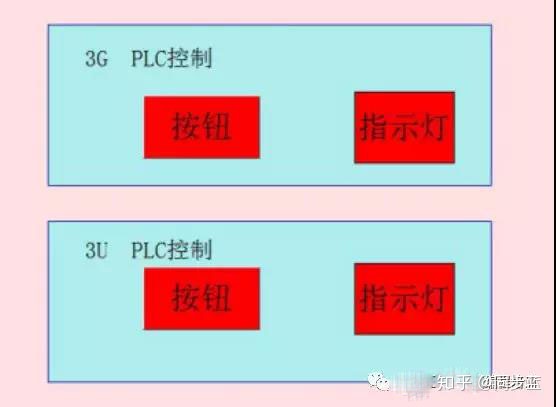

效果如下：
到这里为止，我们触摸屏和PLC的设置及程序就全部完成了。大家可以照着操作下载一遍，原理是不是很简单呢？
