简介：光流法是一种用于计算机视觉和图像处理的技术，基于亮度恒定原则，用于估计图像间像素的运动。该技术在自动驾驶、无人机导航等领域有着广泛的应用。MATLAB提供了丰富的工具和函数，如 opticalFlowFarneback ，以实现光流法的计算。理解光流法的两个关键参数：空间金字塔和光流平滑对于实现至关重要。实际应用需要对图像进行预处理，使用MATLAB函数计算光流场，并通过光流场识别和跟踪运动目标。此外，提供MATLAB代码示例有助于学习和实践光流法的应用。光流法检测运动目标

1. 光流法概念和应用

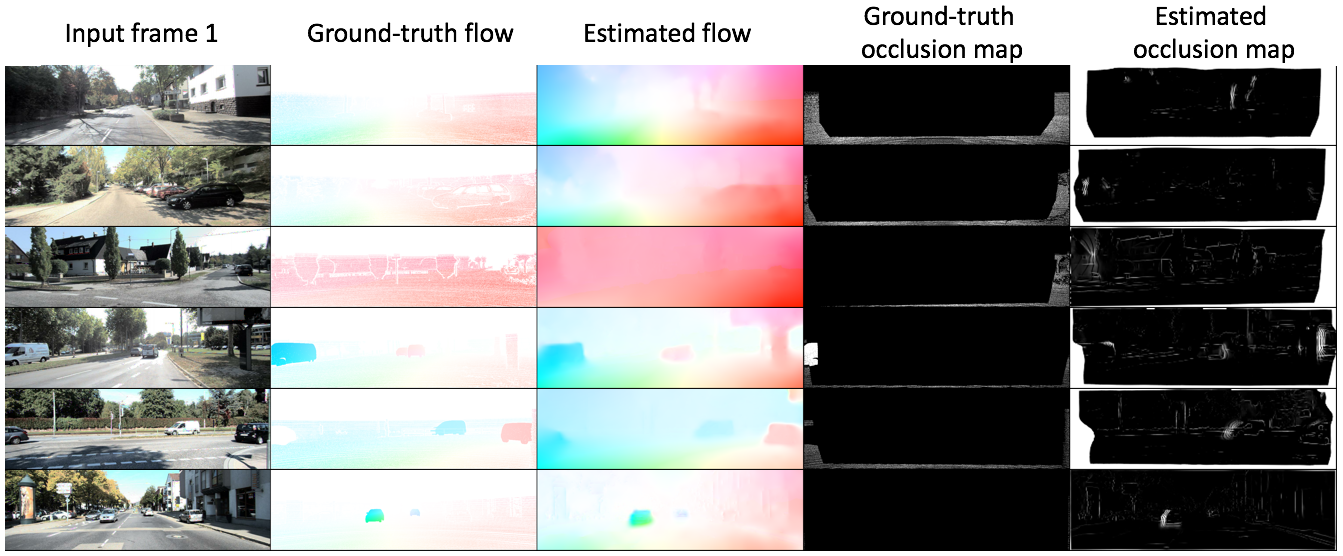

在计算机视觉和图像处理领域，光流法是一种用来估计图像序列中每个像素点运动的技术。光流的概念类似于真实世界中的水流，它代表的是图像上的“运动模式”或“运动场”。光流法的核心在于分析图像序列中像素点的运动规律，进而推断出场景中对象的运动信息。

光流法广泛应用于运动目标检测、运动估计、视频压缩、增强现实和机器人导航等。以运动目标检测为例，光流法能够识别和跟踪视频图像中移动的物体，并可对场景中动态变化的部分进行分析，从而为交通监控、医疗成像、运动分析等场景提供实时和动态的数据支持。

尽管光流法在理论和实践上取得了一些突破，但依然面临着诸如光照变化、遮挡、运动模糊和复杂背景干扰等问题。这些挑战使得研究者需要不断探索和完善算法，以适应更加复杂的视觉场景。

2. MATLAB光流函数及实现原理

MATLAB作为一种高级数值计算环境，广泛用于工程计算、数据分析和可视化等领域。在计算机视觉领域中，MATLAB提供了多种工具箱来支持图像处理和视觉分析，其中就包括光流法的相关函数。了解这些函数不仅有助于我们理解光流法的工作原理，还可以帮助我们更高效地在实际应用中实现和使用光流算法。

2.1 MATLAB光流函数概述

MATLAB中实现光流法的函数有多个，它们各自有不同的用途和参数设置，为用户提供灵活的使用选择。接下来将对这些函数的基本用法和参数进行解析。

2.1.1 光流函数的基本用法

MATLAB中计算光流的常用函数有 opticalFlow 、 opticalFlowHS 、 opticalFlowLK 等。这些函数分别对应不同的光流算法，如霍夫斯-施密特（Horn-Schunck）方法、卢卡斯-坎尼（Lucas-Kanade）方法等。

例如，使用 opticalFlowLK 函数计算图像序列的光流，基本步骤如下：

% 读取图像序列
imgSeq = videoReader('inputVideo.mp4');

% 初始化光流对象
opticFlow = opticalFlowLK('NoiseThreshold',0.009);

% 创建视频播放器对象
player = vision.VideoPlayer('Position',[100 100 680 520]);

while hasFrame(imgSeq)
    frame = readFrame(imgSeq);
    flow = estimateFlow(opticFlow, frame);
    % 显示光流结果
    imshow(frame, 'InitialMagnification', 300);
    hold on;
    plot(flow, 'DecimationFactor', [5 5], 'ScaleFactor', 10);
    hold off;
    player(frame);
end

% 释放资源
release(player);

2.1.2 光流函数的参数解析

opticalFlowLK 函数的参数 NoiseThreshold 用于设置噪声阈值，影响光流估计的灵敏度。在使用中，适当的参数调整对于获取满意的光流计算结果至关重要。

此外，MATLAB还提供了 imregdemons 等函数，用于使用基于流体动力学模型的非刚性图像配准，这也是一种基于光流法的图像处理技术。

2.2 光流计算的理论基础

光流法作为一种从图像序列中估计像素点运动的技术，有着坚实的数学模型和物理假设作为支撑。理解这些理论基础有助于我们更好地应用MATLAB中的光流函数。

2.2.1 光流法的数学模型

光流法基于亮度守恒假设，即在时间间隔dt内，像素点的颜色或亮度不会发生变化。基于此假设，可以通过求解雅可比矩阵方程来估计像素点的运动。

2.2.2 光流场的连续性和平滑性假设

为了减少运动估计的不确定性，光流法通常假定图像中的运动是连续和平滑的。这些假设用于通过引入平滑性约束来解决运动场的多解性问题。

2.3 光流计算的实现原理

光流计算主要分为基于梯度的方法和基于区域的方法。每种方法在实现上有其特点和适用场景。

2.3.1 基于梯度的方法

基于梯度的方法通过分析图像序列中像素强度的局部变化来计算光流。卢卡斯-坎尼算法是其中的典型代表，该算法假设在小邻域内的运动是恒定的，并通过最小化亮度差的平方和来求解光流。

2.3.2 基于区域的方法

与基于梯度的方法不同，基于区域的方法考虑了图像的更广泛区域。霍夫斯-施密特算法就是这种方法的一个例子。该方法通过引入正则化项来平滑光流场，并求解一个具有平滑性的约束优化问题。

接下来将详细探讨空间金字塔和光流平滑参数，这些是进一步优化光流计算性能的重要组成部分。

3. 空间金字塔和光流平滑参数理解

在理解光流法的过程中，空间金字塔和光流平滑参数是两个极为重要的概念。空间金字塔可以帮助我们更好地处理不同尺度下的图像信息，而光流平滑参数则是确保光流场计算结果稳定性和准确性的重要因素。接下来，我们将深入探讨这两个概念及其在实际应用中的作用。

3.1 空间金字塔结构解析

空间金字塔是计算机视觉和图像处理领域中常见的数据结构，用于表示图像在不同分辨率下的特征信息。通过对图像进行多层次的下采样，可以构建出一系列缩小版本的图像，形成金字塔结构。这种结构能够有效地在多尺度上提取信息，对于处理图像中的尺度变化和细节捕捉等问题具有重要作用。

3.1.1 空间金字塔的构建原理

空间金字塔通常从原始图像开始，通过一系列的下采样（如降低图像分辨率）操作来构建。每个层次的图像都比上一层小，分辨率更低，但能够表示图像在更大范围内、更高层次上的特征。

| 层级 | 分辨率 | 描述 |
|------|--------|------|
| L0   | 原始   | 完整分辨率的原始图像 |
| L1   | 1/2    | 第一次下采样后的图像 |
| L2   | 1/4    | 第二次下采样后的图像 |
| ...  | ...    | ...  |
| Ln   | 1/2^n  | 第n次下采样后的图像 |

在光流计算中，空间金字塔能够帮助算法更有效地处理多尺度下的运动信息，尤其是在处理大范围的运动和复杂背景时表现出色。

3.1.2 空间金字塔在光流法中的作用

在光流法中，空间金字塔可以用于提取图像序列在不同尺度上的运动信息。通过在每个层级上计算光流场，可以获得从细节到全局的运动信息。这种多尺度的方法能够增强光流算法对于噪声和细节变化的鲁棒性，有助于提高光流场的计算精度。

graph TD
    A[原始图像] --> B[下采样层L1]
    B --> C[下采样层L2]
    C --> D[...]
    D --> E[下采样层Ln]

在实现上，通过逐层下采样和光流计算，可以逐步获得从粗到细的运动估计结果。空间金字塔在光流法中的应用，使得在处理较大尺度的运动场景时更加高效和准确。

3.2 光流平滑参数的设置

光流计算过程中需要平滑化处理，以保证结果的稳定性和准确性。光流平滑参数是控制平滑程度的关键变量，合理的参数设置能够平衡计算结果的精细度和噪声抑制能力。

3.2.1 光流平滑参数的类型和作用

在光流计算中，主要的平滑参数包括平滑权重和迭代次数等。平滑权重决定了在优化过程中数据项和正则化项的相对重要性，迭代次数则影响优化算法的收敛速度和结果的精度。

| 参数 | 作用 | 取值范围 |
|------|------|----------|
| 平滑权重 | 控制光流场的平滑程度 | [0, +∞) |
| 迭代次数 | 控制优化算法的收敛过程 | [0, +∞) |

平滑权重过小可能会导致结果出现噪声，过大则可能会过度平滑，损失重要的运动信息。迭代次数的选择也需要权衡计算时间和结果精度。

3.2.2 如何选择合适的光流平滑参数

选择合适的光流平滑参数通常需要根据具体的应用场景和图像序列的特性来进行。一般来说，可以遵循以下步骤：

初步试验 ：在一组候选参数范围内进行初步试验，记录不同参数设置下的计算结果。
性能评估 ：使用某些性能指标（如光流场的连续性、精确度、计算时间等）来评估不同参数设置下的结果。
参数调整 ：根据性能评估的结果进行参数微调，以找到最佳的平衡点。
验证测试 ：在最终选定的参数设置下，进行更广泛的验证测试，确保结果的稳定性和准确性。

% 假设已经加载图像序列 frames 和光流计算函数 optical_flow()
smooth_weight = 10; % 设置平滑权重为10
iterations = 20;    % 设置迭代次数为20

% 计算光流场
[flow, ~] = optical_flow(frames, smooth_weight, iterations);

% 评估光流场的性能，此处省略具体评估代码...

在实际应用中，往往需要根据图像序列的具体特性进行多次迭代试验，以找到最合适的参数设置。这一点对于保证光流计算的有效性和准确性至关重要。

4. 图像预处理和光流计算步骤

4.1 图像预处理的重要性

图像预处理是图像处理流程中的第一环节，是提高光流计算准确度的重要步骤。其目的在于改善图像质量，消除噪声干扰，强化图像中的重要信息，从而提高后续处理的性能和鲁棒性。

4.1.1 图像预处理的基本方法

图像预处理方法主要包括图像滤波、直方图均衡化、图像锐化、图像旋转和缩放等。其中，图像滤波用于去除噪声，常用的滤波方法有均值滤波、中值滤波和高斯滤波。直方图均衡化则用于增强图像对比度，使得图像的亮度分布更加均匀。图像锐化能够强化边缘信息，突出图像中的特征。图像旋转和缩放则用于调整图像的大小或方向，使其满足后续处理的需求。

4.1.2 图像预处理在光流计算中的应用

在光流计算前进行图像预处理，可以提升光流估计的准确性。例如，噪声滤除可以减少不必要的运动模式，提高光流估计的可靠性。直方图均衡化后的图像，其特征点更容易被检测和匹配，从而有利于光流场的计算。图像锐化可以增强图像边缘信息，帮助算法更准确地定位特征点。图像旋转和缩放在某些情况下也是必要的，比如当视频序列的摄像机运动导致目标尺寸变化时。

4.2 光流计算的详细步骤

光流法是通过分析连续两帧图像间的像素变化来估计图像运动的技术。它是基于运动物体在连续的图像序列中会产生连续变化的假设。下面将详细阐述光流计算的步骤，并辅以流程图和关键技术点的解析。

4.2.1 光流计算的流程图

在实际应用中，光流计算的流程可以用mermaid流程图来表示：

graph LR
    A[开始] --> B[图像预处理]
    B --> C[特征点检测]
    C --> D[特征点匹配]
    D --> E[光流方程求解]
    E --> F[光流场平滑]
    F --> G[结束]

4.2.2 各步骤的关键技术点

4.2.2.1 图像预处理

如前所述，图像预处理包括滤波、均衡化、锐化等步骤，它们共同作用于增强图像特征，为特征点检测做准备。

% MATLAB中应用均值滤波的示例代码
filteredImage = imgaussfilt(inputImage, sigma); % sigma为高斯核的标准差

在上述代码中， imgaussfilt 函数用于应用高斯滤波，其中 inputImage 是输入图像， sigma 为高斯核的标准差，它控制着滤波器的平滑程度。

4.2.2.2 特征点检测

特征点检测是光流计算的关键步骤，常用的算法包括Harris角点检测、Shi-Tomasi角点检测、SIFT（尺度不变特征变换）等。这些算法可以从图像序列中提取具有代表性的特征点。

% MATLAB中使用Shi-Tomasi角点检测的示例代码
corners = detectHarrisFeatures(inputImage);

在该代码块中， detectHarrisFeatures 函数用于检测Harris特征点， inputImage 是经过预处理的输入图像。

4.2.2.3 特征点匹配

特征点匹配是在连续两帧图像之间寻找相对应的特征点的过程。常用的匹配算法有基于块匹配、基于描述符的匹配等。

% MATLAB中使用块匹配的示例代码
matchedPoints1 = points1.Location;
matchedPoints2 = points2.Location;
indexPairs = blockMatching(matchedPoints1, matchedPoints2, 'MaxDistance', 20);

以上代码使用了MATLAB内置函数 blockMatching 来实现块匹配，其中 MaxDistance 参数限制了最大匹配距离， matchedPoints1 和 matchedPoints2 是两帧图像中检测到的特征点。

4.2.2.4 光流方程求解

光流方程是基于亮度恒定假设推导出的一组方程，用于描述图像中亮度模式的运动。求解光流方程通常采用Lucas-Kanade方法或Horn-Schunck方法等。

% MATLAB中使用Lucas-Kanade方法求解光流的示例代码
flow = opticalFlowLK(points1, points2);

在上述代码中， opticalFlowLK 函数用于计算两帧之间的光流， points1 和 points2 是连续两帧图像中的特征点集。

4.2.2.5 光流场平滑

光流场平滑的目的是消除光流场中的局部噪声和不连续性，以获得更为平滑连贯的光流场。常见的平滑技术包括高斯滤波、中值滤波等。

% MATLAB中应用高斯滤波平滑光流场的示例代码
smoothedFlow = imgaussfilt(flow, sigma);

代码中的 imgaussfilt 函数同样用于应用高斯滤波，此处用其对光流场 flow 进行平滑处理， sigma 为高斯核的标准差。

通过上述各步骤的处理，我们可以得到高质量的光流场，进而进行运动目标的检测和跟踪。

5. 运动目标检测和跟踪方法

5.1 运动目标检测的基本原理

运动目标检测是计算机视觉中的一个基本问题，它涉及到从一系列视频帧中识别和分割出移动的物体。目标检测对于视频监控、自动驾驶、智能分析等应用至关重要。在本章中，我们将探讨运动目标检测的基本原理，并着重分析光流法在此过程中的应用。

5.1.1 运动目标检测的常用算法

在运动目标检测领域，有多种算法被广泛应用。传统方法包括帧差分法、背景减除法和光流法。随着深度学习的兴起，基于神经网络的方法，如卷积神经网络（CNN），也在目标检测中取得了显著效果。

帧差分法 是一种通过比较连续帧之间像素值差异来检测运动物体的方法。它简单、高效，但对噪声敏感，且无法很好地处理慢速运动或遮挡问题。

背景减除法 则是先建立场景的背景模型，然后通过当前帧与背景模型的差异来检测运动目标。这种方法对静态背景效果好，但对背景变化适应性差。

光流法 是通过分析视频序列中像素点的运动模式来检测运动物体，它不仅能检测运动目标，还能估计目标的速度和方向，适用于运动目标的跟踪。

5.1.2 光流法在运动目标检测中的优势

光流法在运动目标检测中的优势主要体现在其对运动信息的丰富描述。光流不仅能检测目标的存在，还能获取关于目标运动状态的信息。例如，它能确定目标的运动方向、速度等特征，这些信息对于后续的目标跟踪和分析至关重要。此外，光流法不需要预先设定背景模型，对于背景复杂的场景尤其有效。

5.2 运动目标跟踪的策略

目标跟踪是实时视频分析的关键部分，它涉及在视频序列中持续识别和追踪目标物体的过程。本节将介绍运动目标跟踪的策略，并重点讨论光流法在这一领域的应用。

5.2.1 跟踪算法的分类和比较

运动目标跟踪算法可以分为以下几类：

基于特征的方法 ：通过提取目标的关键特征来进行匹配和跟踪，如SIFT、SURF等。
基于光流的方法 ：利用图像序列中像素的运动信息（即光流）来进行跟踪。
基于区域的方法 ：通过定义一个窗口或区域来覆盖目标，并在后续帧中搜索相似区域，如均值漂移、TLD。
基于深度学习的方法 ：利用深度神经网络学习目标的特征表示，并进行端到端的跟踪。

这些方法各有优缺点，比如基于特征的方法稳定但速度慢，基于深度学习的方法精度高但需要大量数据和计算资源。

5.2.2 光流法在运动目标跟踪中的应用

光流法在目标跟踪中的应用，主要利用光流场对目标运动的描述能力。通过计算连续帧之间的光流场，可以得到目标随时间的运动轨迹，从而实现对目标的稳定跟踪。光流法在目标发生遮挡或者目标姿态变化时，仍然能维持跟踪的连贯性。例如，采用 Lucas-Kanade 算法或 Farneback 算法等，可以根据计算出的光流向量来估计目标的运动状态，然后通过状态估计和预测来实现连续的跟踪。

光流法在跟踪时还可能结合其他策略，如使用卡尔曼滤波器或粒子滤波器进行状态估计，以提高跟踪的准确性和鲁棒性。随着计算能力的提升和算法的优化，基于光流的目标跟踪算法在实时性和准确率方面都取得了长足的进步。

在下一章节中，我们将通过具体的 MATLAB 代码示例，深入探讨光流法的实现细节及其在实际应用中的效果。

6. MATLAB光流法代码示例和应用实例

6.1 MATLAB代码实现光流法

6.1.1 光流法的基本代码结构

在MATLAB中实现光流法通常需要使用 opticalFlow 类及其相关函数，这些函数封装了光流计算的不同方法。以下是一个基本的代码示例，展示如何使用MATLAB内置函数来计算两帧图像之间的光流场：

% 读取视频序列的两帧图像
frame1 = imread('frame1.png');
frame2 = imread('frame2.png');

% 将图像转换为灰度图（光流法通常使用灰度图像）
frame1_gray = rgb2gray(frame1);
frame2_gray = rgb2gray(frame2);

% 创建并初始化光流对象（这里使用Farneback算法）
opticFlow = opticalFlowFarneback;

% 计算两帧图像之间的光流场
opticFlow = estimateFlow(opticFlow, frame1_gray, frame2_gray);

% 显示计算结果
plot(opticFlow); % 显示光流矢量

6.1.2 关键代码的注释和解析

上述代码展示了光流法在MATLAB中的基本实现流程。下面是关键步骤的详细解析：

读取和预处理图像 ：
通过 imread 函数读取两个图像帧。通常这些图像帧是从视频序列中提取的。
使用 rgb2gray 函数将彩色图像转换为灰度图像，因为光流法主要关注亮度变化。
初始化光流对象 ：
使用 opticalFlowFarneback 创建一个对象，这个对象使用了Farneback算法来计算光流场。Farneback算法是一种基于多项式展开的方法，用于估计密集的光流场。
该算法具有较好的平滑性和鲁棒性，能够处理包括快速运动在内的复杂场景。
计算光流场 ：
使用 estimateFlow 方法对光流对象进行初始化，并计算两帧图像之间的光流场。
这个函数实际上执行光流计算的核心算法，得到的 opticFlow 对象包含了两帧图像间像素点的运动信息。
显示计算结果 ：
plot 函数用于显示计算得到的光流矢量图。这可以帮助我们直观地看到图像中各点的运动轨迹。

以上代码结构是实现光流法分析的基础，接下来我们将通过应用实例来进一步探索如何利用MATLAB的光流法进行运动目标的检测和跟踪。

6.2 光流法的应用实例分析

6.2.1 实例一：运动目标检测

在这个实例中，我们将通过MATLAB的光流法实现对视频中运动目标的检测。运动目标的检测通常依赖于视频帧之间的光流变化，下面是一个简化的实现流程：

% 读取视频序列
videoReader = VideoReader('input_video.mp4');

% 定义处理视频的回调函数
function processFrame(videoReader)
    frameRGB = readFrame(videoReader); % 读取下一帧图像
    frameGray = rgb2gray(frameRGB); % 转换为灰度图像

    if isfield(processFrame, 'prevGray') && ~isempty(processFrame.prevGray)
        % 计算光流场
        flow = estimateFlow(opticFlow, processFrame.prevGray, frameGray);
        % 显示光流场
        imshow(frameRGB); % 显示当前帧图像
        hold on;
        plot(flow, 'DecimationFactor', [5 5], 'ScaleFactor', 10);
        hold off;
    end
    processFrame.prevGray = frameGray; % 更新上一帧图像
end

% 使用VideoPlayer显示视频帧和检测到的运动
videoPlayer = vision.VideoPlayer;

% 循环遍历视频帧
while hasFrame(videoReader)
    processFrame(videoReader);
    videoPlayer(frameRGB);
end

6.2.2 实例二：目标跟踪

利用光流法进行目标跟踪是计算机视觉中的常见应用。在这个实例中，我们将展示如何使用MATLAB进行运动目标的实时跟踪：

% 读取视频序列
videoReader = VideoReader('input_video.mp4');

% 定义处理视频的回调函数
function processFrame(videoReader)
    frameRGB = readFrame(videoReader); % 读取下一帧图像
    frameGray = rgb2gray(frameRGB); % 转换为灰度图像

    % 初始化跟踪器（假设目标在第一帧中已选中）
    if isempty(processFrame.tracker)
        bbox = selectObject(frameGray); % 选择跟踪目标
        processFrame.tracker = vision.TrackerKLT('MaxBidirectionalError', 2);
        initialize(processFrame.tracker, frameGray, bbox);
    end

    % 更新跟踪器并获取新的目标位置
    [bbox, valid] = step(processFrame.tracker, frameGray);
    if valid
        out = insertShape(frameRGB, 'Rectangle', bbox, 'Color', 'green', 'LineWidth', 2);
    else
        out = frameRGB;
    end

    % 显示跟踪结果
    imshow(out);
end

% 使用VideoPlayer显示视频帧和跟踪结果
videoPlayer = vision.VideoPlayer;

% 循环遍历视频帧
while hasFrame(videoReader)
    processFrame(videoReader);
    videoPlayer(out);
end

上述示例展示了MATLAB中实现运动目标检测和跟踪的基本方法。通过光流法，我们能够获得视频帧之间的像素运动信息，并利用这些信息进行目标的检测和跟踪。这些应用实例的分析为我们提供了一个完整的视角，展示如何将MATLAB中的光流法应用到实际问题中。
