这帮导师上课【机器视觉硬件基础基础】整理了PPT，分享给大家学习

---

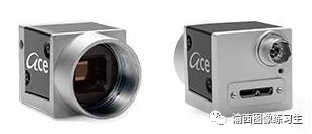

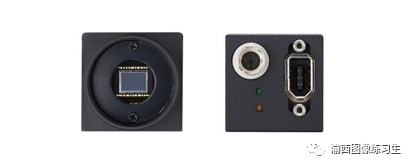

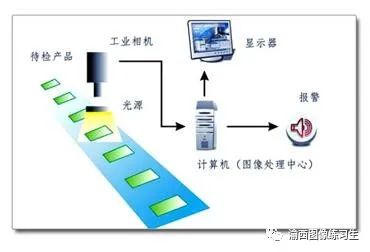

整个机器视觉的工作流程              可以说相机是机器视觉的的眼睛 工业相机长什么样子：

为什么要使用机器视觉？他和我们普通相机有什么区别？

工业相机是机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成有序的电信号。

工业相机和普通相机的区别：

1、工业相机的性能稳定可靠易于安装，相机结构紧凑结实不易损坏，连续工作时间长，可在较差的环境下使用，一般的数码相机是做不到这些的。例如：让民用数码相机一天工作24小时或连续工作几天肯定会受不了的。

2、工业相机的快门时间非常短，可以抓拍高速运动的物体。

例如，把名片贴在电风扇扇叶上，以最大速度旋转，设置合适的快门时间，用工业相机抓拍一张图像，仍能够清晰辨别名片上的字体。用普通的相机来抓拍，是不可能达到同样效果的。

3、工业相机的图像传感器是逐行扫描的，而普通的相机的图像传感器是隔行扫描的， 逐行扫描的图像传感器生产工艺比较复杂，成品率低，出货量少，世界上只有少数公司能够提供这类产品，例如Dalsa、Sony，而且价格昂贵。

4、工业相机的帧率远远高于普通相机。

工业相机每秒可以拍摄十幅到几百幅图片，而普通相机只能拍摄2-3幅图像，相差较大。

5、工业相机输出的是裸数据(raw data)，其光谱范围也往往比较宽，比较适合进行高质量的图像处理算法，例如机器视觉(Machine Vision)应用。而普通相机拍摄的图片，其光谱范围只适合人眼视觉，并且经过了mjpeg压缩，图像质量较差，不利于分析处理。

6、 工业相机(Industrial Camera)相对普通相机(DSC)来说价格较贵。

---

目录：

• 相机的分类

• 相机的属性

• 相机的选型

相机的分类

1.     按相机芯片的技术分类：CCD相机 VS CMOS相机

2.     按相机芯片的技术分类：CCD相机 VS CMOS相机

3.     按输出模式分类：模拟相机VS数字相机

4.     按靶面类型分类：面阵相机VS线阵相机

CCD VS CMOS

CCD相机：  CCD称为电荷耦合器件，它集光电转换及电荷存储、电荷转移、信号读取于一体，是固体成像器件。其突出的特点是以电荷作为信号，而不同于其它器件是以电流或者电压为信号。 CMOS相机：

CMOS称为互补金属氧化物半导体，它可将光敏元件、放大器、A/D转换器，存储器、数字信号处理器和计算机接口电路集成在一块硅片上。其突出的特点是将半导体
