芯片刀片服务器,超微SuperBlade系列刀片服务器产品介绍

SuperBlade 空间设计典型SBE161

在上篇关于超微新刀片服务器技术分析的文章中，我们介绍了超微SuperBlade系列刀片服务器在技术上的飞跃，而在本篇文章中我们将简要介绍这个系列中具有典型特色的产品。

SuperBlade 空间设计典型SBE161：

型号

SBE161

服务器刀片

10个热插拔服务器刀片(未来将扩展到14个)

支持模块

支持Intel及AMD的刀片处理器

LED

电源及故障显示灯

2个热插拔4x DDR IB交换在管理模块中

千兆以太网

2个千兆以太网卡

管理模块

2个管理模块远程控制KVM及IPMI 2.0的功能

电源供应

4个热插拔1400W/2000W/2500W大功率电源，3+1冗余技术

冷却技术

16个冷却风扇

尺寸(高*宽*长)

12.1"*18.5"*29"

空间优化：

19"的工业标准刀架，SuperBlade系列服务器可大大减少服务器在数据中心所占用的空间。电源，冷却技术及网络技术的硬件设备都被转移到个体的服务器中的底盘后方，可减少对空间的需求。在7U底盘内可最大安装10个刀片服务器。与10U机架空间装10台1U服务器相比，SuperBlade系列可在42U空间内部署60台服务器，因此在部署密度上增加40%。

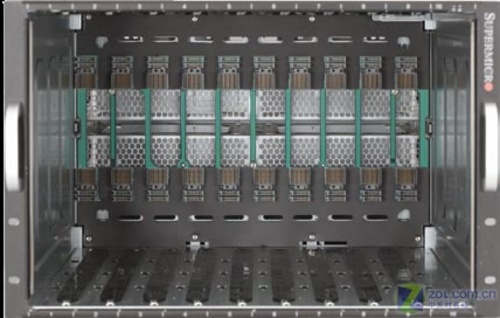

机箱正面外观

布线简化：

SuperBlade服务器底盘可大大简化布线进程的复杂性，它可一次性完成10台服务器的布线工程。仅在一个底盘内就可以把10台服务器的70%的网络，电源及KVM的布线完成。剩余的布线都可以通过网络布线，SAN链接及管理控制器来减少布线的工程。

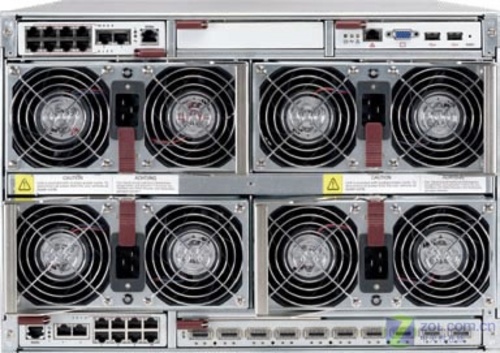

机箱背面外观

SuperBlade-模块化典型SBI 161：

SuperBlade-模块化典型SBI 161：

型号

SBI161

支持处理器数量

2

每42U机架内可支持处理器数目

120

芯片组

Intel 5000P

标准内存

FBD PC2-5300 DDR2 667/533 MHz、8个内存插槽

最大支持内存

32GB

硬盘/最大

2个热插拔2.5"或3.5" SATA/SAS硬盘  /2TB

电源供应

4个热插拔1400W/2000W/2500W大功率电源，3+1冗余技术

冷却技术

16个冷却风扇

管理

底盘管理模块(CMM)支持IPMI 2.0的功能

带16M的SDRAM的ATI ES1000

LED指示灯

电源，UID/KVM，网络，故障指示灯

工作条件

10-35度

尺寸(高*宽*长)

11.32"*1.67"*18.5"

具有革新性的SuperBlade系列服务器是超微根据多年在刀片服务器设计领域的经验设计而成。它在每个SuperBlade模块转化成功能化服务器的过程中，提供了更加优化的硬件设备。

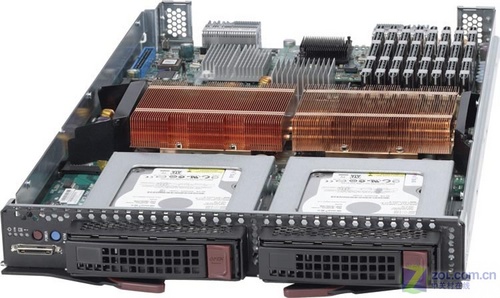

刀片内部结构

为了保障用户的投入能有收获，每个刀片模块中都满载了具有最新技术的CPU。通用的系统结构保障每个刀片可以便捷的进行交互。

SuperBlade-网络产品：

SuperBlade-网络产品：

型号

GEM001

内部接口

10个1GB 输出端口(最大支持14个)

外部输出端口

10个1GB RJ-45端口

芯片组

Broadcom BCM5354M

类型

二级转换

带宽

无堵塞请况21 GB/s

中继

链接集合支持

巨型结构支持

9KB

远程管理

基于浏览器管理

协议

Spanning Tree, Rapid Spanning Tree, and Muliple Spanning Tree

protocols (802.1D/1s/1w)

可更新版本Firmware

前面板

后面板

SuperBlade-管理系列产品

SuperBlade-管理系列产品：

SuperBlade底盘管理模块(CMM)可以为各个刀片服务器，电源供给部分，散热风扇及网络交换设备提供远程控制。系统管理员可以轻松通过连续的便携设备对系统进行监控。远程控制电源，可以通过重新启动或者重新设置服务器办到，也可以远程进入BIOS控制界面和操作系统控制台，并通过SOL或者嵌入KVM获取信息。由于控制器是分隔开的处理器，因此所有的监视器和控制模块都可以不受CPU运转或系统开启影响而正常不间断的工作。

CMM正面

典型功能：

远程控制及监视刀片服务器，电源供给部分，散热风扇及网络交换设备。

带有KVM，LAN/KVM,IP的IPMI 2.0适配器。

SOL(连续的局域网)

局域网虚拟媒体

独立的操作系统

硬件设备检查

远程电源管理

管理软件-IPMI View、CLI

CMM背面

SuperBlade电源供给与冷却风扇设备

SuperBlade电源供给与冷却风扇设备：

移动一个刀片环境可以获得的最大问题就是在每个服务器的单个底盘内再次布局电源及风扇。值得强调的是超微SuperBlade刀片技术中的高效电源系统。超微的工程师们提出的方案将达到更高的品质及性能的效果，并且可以在可以完全高效的利用电源额定的90%及更高。超微的解决方案可以更长更更好的为客户提供能源效益。

刀片背面

型号

PWS-1K41-BR

输出

1400W

类型

3+1冗余模块

+12V

116A(200-240VAC输入)

100A(100-140VAC输入)

5VSB

16A

PFC

支持

最高效能

90%+

输入交流电(AC)范围

100-240VAC

操作环境

温度：-5-50度

湿度：5-95%RH

风扇类型

2x90mm风扇

总结：

仅7U的设计而且可以扩展10个刀片节点，再加上最大可以支持40颗处理器和高达640GB内存的容量，可以让用户感到它的足够强悍，全面采用RoHS材料制造的SuperBlades在使用上更加环保。除此之外，基于IPMI2.0标准的服务器远程管理控制技术，以及强大的交换机模块可以使SuperBlades在扩展方面更加灵活。尽管目前刀片服务器还尚未成为主流，但相信在不久将来，随着能源的紧缺及IDC空间的减少，多数用户会选择刀片的服务器产品，自此也会推动刀片服务器的发展。
