本文详细记录了使用NXP MCUXpresso SDK在RT1170上进行BSP开发，实现高温降频（DVFS）的过程。通过查看CPU时钟树，理解频率切换原理，并应用SDK API进行时钟配置和验证测试，以确保在高温环境下保护CPU并延长其寿命。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本文主要是通过迁移的思维，记录本人初次使用NXP MCUXpresso SDK API进行BSP开发

本文主要记录如何在RT1170上面实现高温降频，首先要说一点就是为什么高温降频.即需要求的来源：

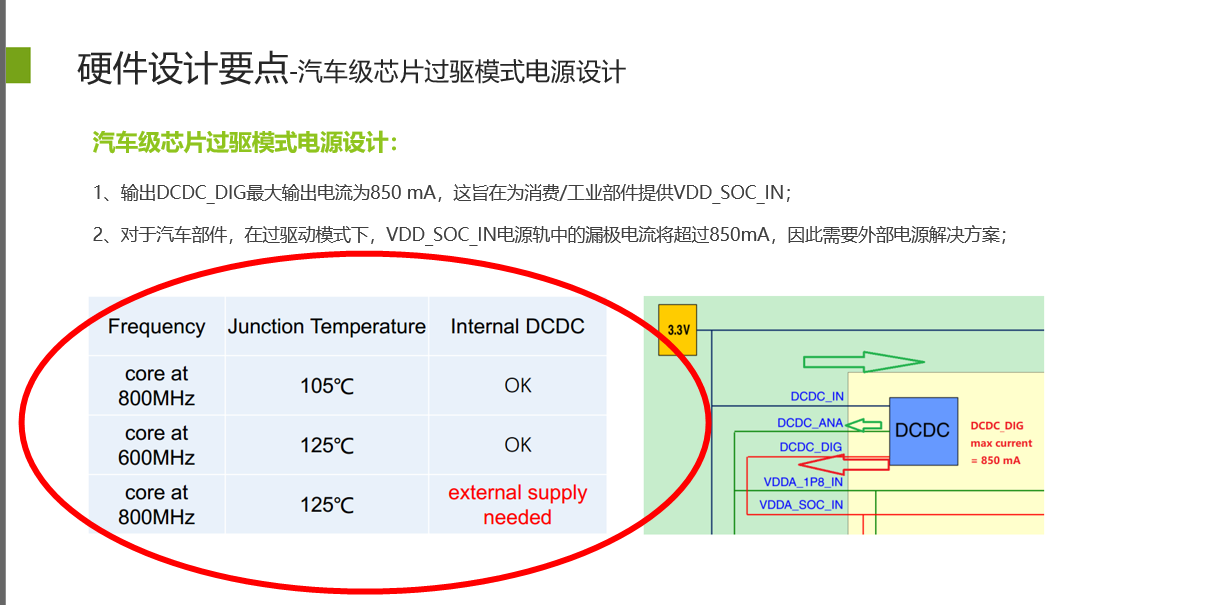

第一，CPU DCDC输出在高温情况下没有办法满足要求。
第二，温度过高会影响CPU的寿命，影响产品的生命周期。

1. 首先查看CPU的时钟树

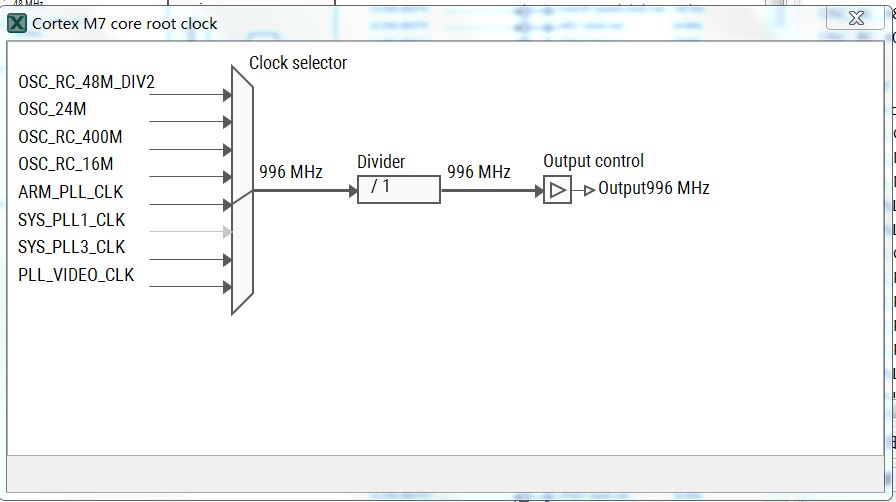

调整CPU的频率，需要将core clk 切换至其他时钟源，然后在修改对应时钟源，修改且稳定后，在切换至修改频率后的原时钟源。其实对应的内核电压也要调整的。和我们在其它SOC上遇到的DVFS功能本质上是一样的。动态调频高压。如下图所示，这上编写代码依据。

2. SDK api 应用

2.1 引脚配置

2.2 时钟配置

static void kCLOCK_Root_M7_800MHz(void)
{

    const clock_arm_pll_config_t armPllConfig_BOARD_BootClockRUN =
        {

            .postDivider = kCLOCK_PllPostDiv2,        /* Post divider, 0 - DIV by 2, 1 - DIV by 4, 2 - DIV by 8, 3 - DIV by 1 */
            .loopDivider = 133,                       /* DIV_SELECT */
        };

    clock_root_config_t rootCfg = {
   0};

    CLOCK_InitArmPll(&armPllConfig_BOARD_BootClockRUN);

    rootCfg.mux = kCLOCK_M7_ClockRoot_MuxArmPllOut;
    rootCfg.div = 1;
    CLOCK_SetRootClock(kCLOCK_Root_M7, &rootCfg);     /* 24MHz * 133 / 2 / 2 / 1 = 798 MHz */
}

static void kCLOCK_Root_M7_600MHz(void)
{

    const clock_arm_pll_config_t armPllConfig_BOARD_BootClockRUN =
        {

            .postDivider = kCLOCK_PllPostDiv4,        /* Post divider, 0 - DIV by 2, 1 - DIV by 4, 2 - DIV by 8, 3 - DIV by 1 */
            .loopDivider = 200,                       /* DIV_SELECT */
