PAL/NTSC 制电视广播技术有关知识--FPGA

1、PAL和NTSC的区别

　　常见的电视信号制式是PAL和NTSC，另外还有SECAM等。 NTSC即正交平衡调幅制，PAL为逐行倒像正交平衡调幅制。
（1）PAL电视标准
　　PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3，PAL电视标准用于中国、欧洲等国家和地区。
（2）NTSC电视标准
　　NTSC电视标准，每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*486，24比特的色彩位深，画面的宽高比为4：3。NTSC电视标准用于美、日等国家和地区。

2、ITU-R BT.601和ITU-R BT.656的区别

　　关于这两种信号的区别：
　　ITU-R BT.601: 16位数据传输，21芯；Y、U、V信号并行传输，并有场频和行频传输线。最后更新的文档代号为：ITU-R  BT.601-5。
　　ITU-R BT.656: 8位数据传输，9芯；串行视频传输，不需要同步信号；传输速率是601的2倍。最后更新的文档代号为：ITU-R  BT.656-4。

　　656输出的是串行数据，行场同步信号嵌入在数据流中，601是并行数据，行场同步有单独输出。

　　656只是数据传输接口而已，可以说是作为601的一个传输方式。简单的说ITU-R BT.601是"演播室数字电视编码参数"标准,而ITU-R BT.656 则是ITU-R BT.601附件A中的数字接口标准，用于主要数字视频设备(包括芯片)之间采用27Mhz/s并口或243Mb/s串行接口的数字传输接口标准。

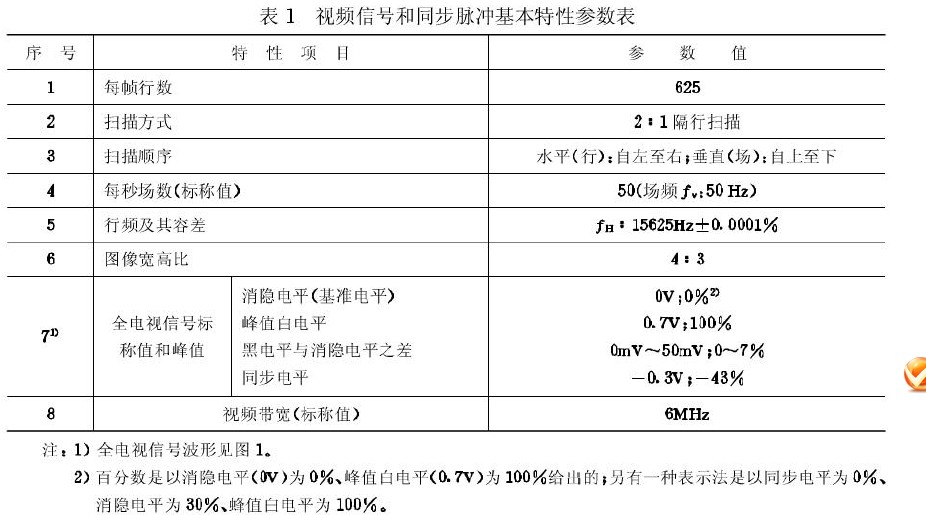

3、PAL制国家标准里的一些参数：

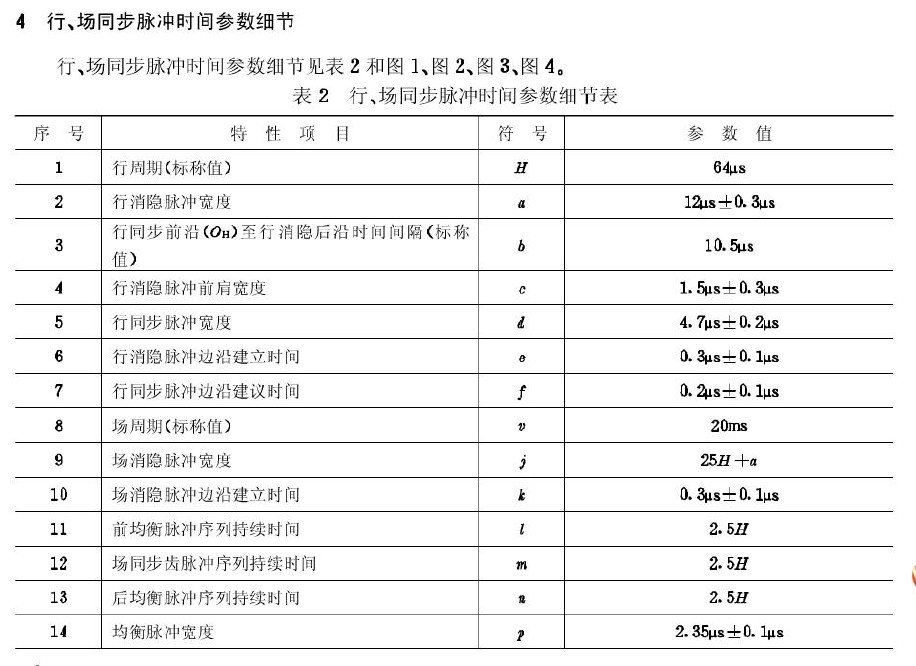

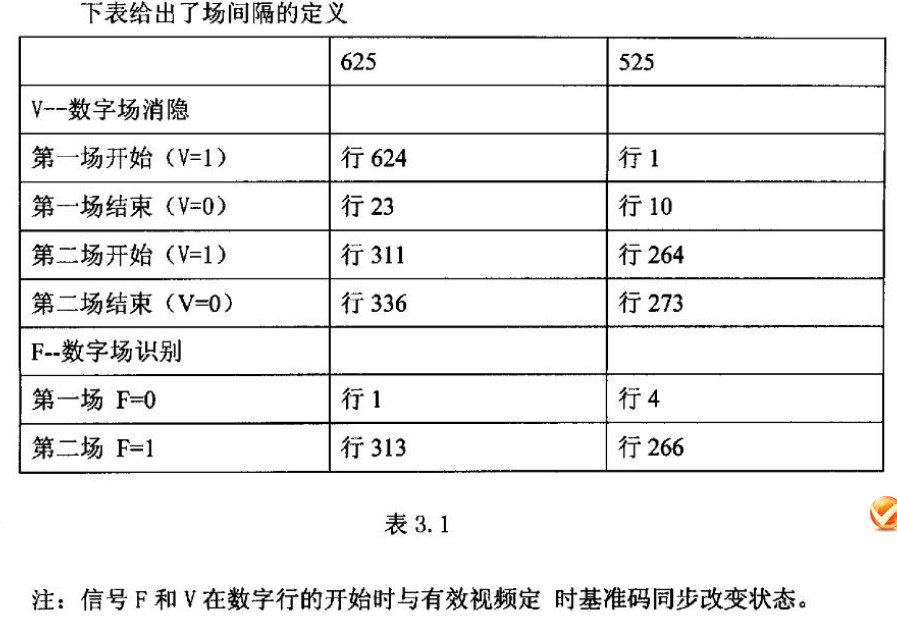

行场信号的具体长度时间参数：

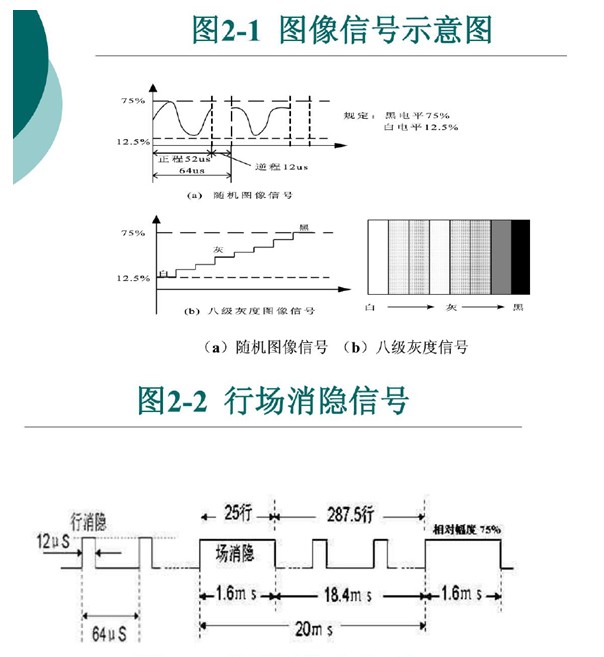

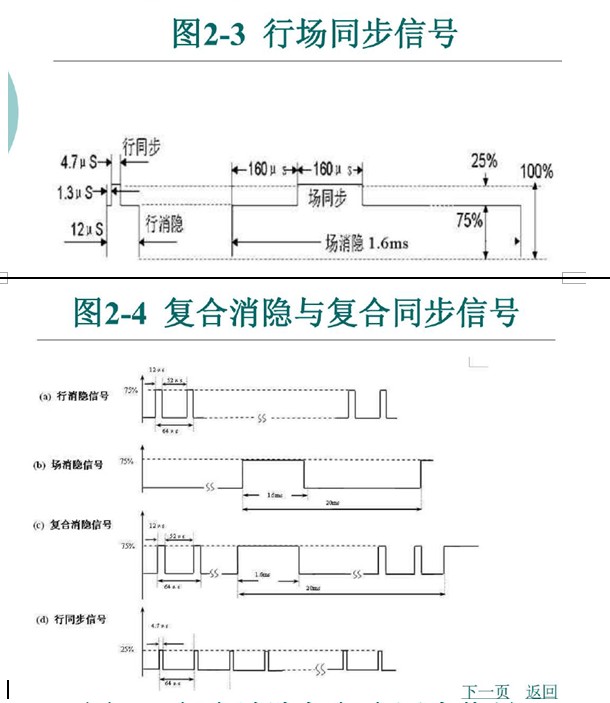

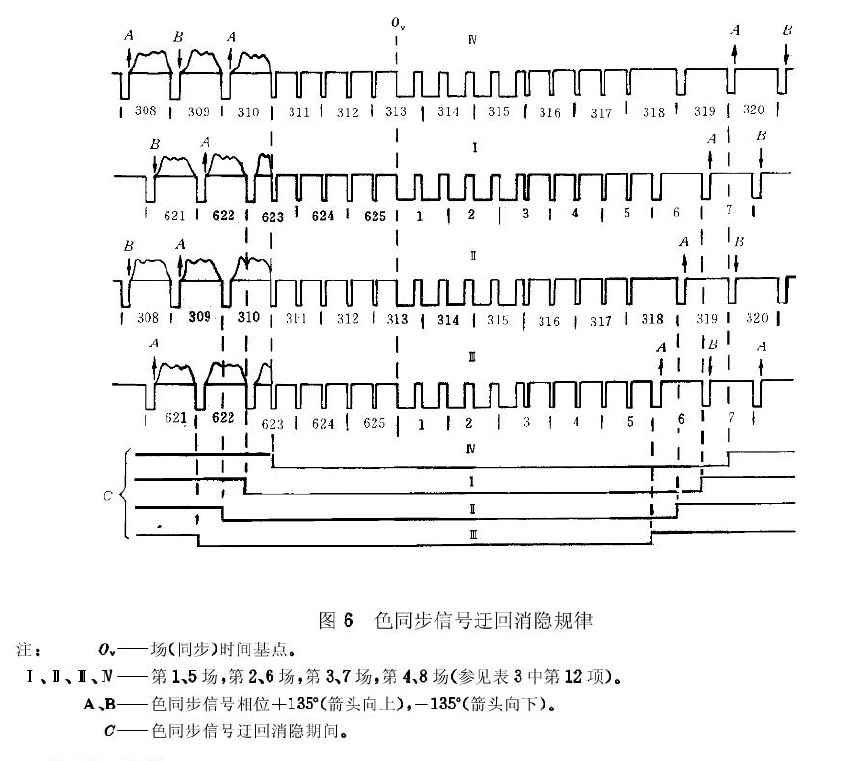

完整的PAL制视频信号波形：

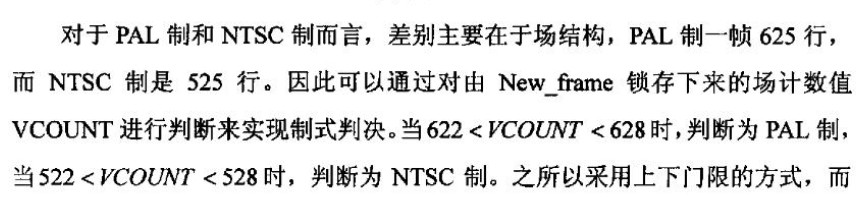

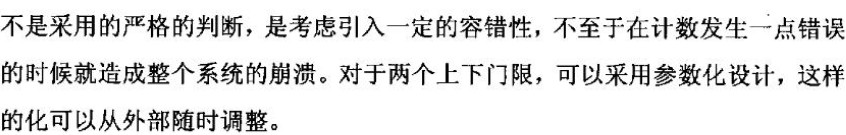

 PAL制与NTSC制的判定：

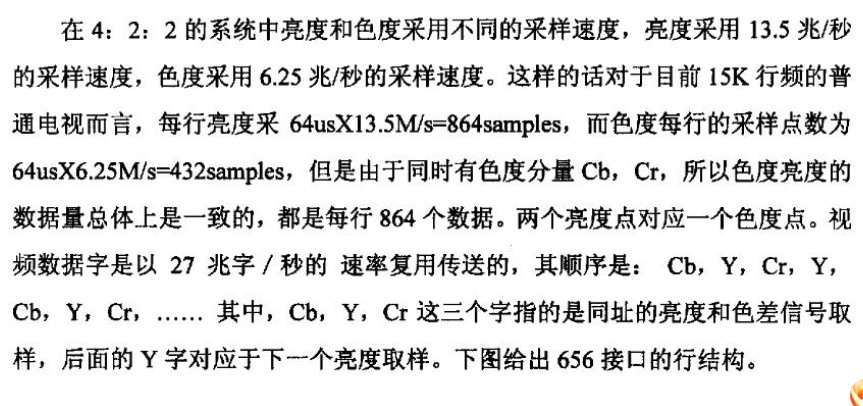

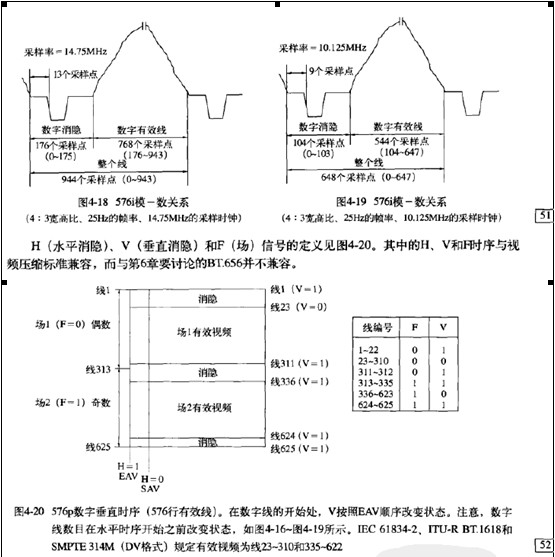

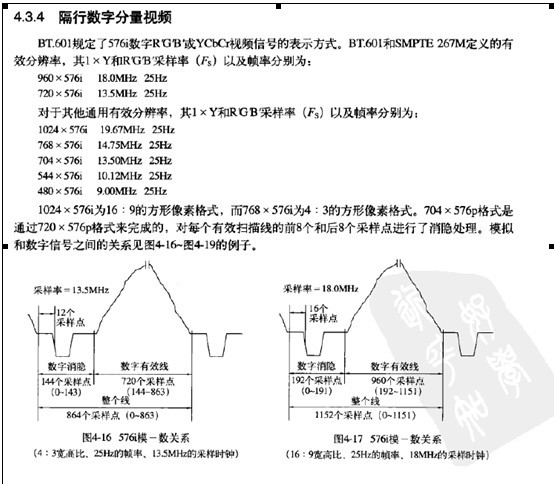

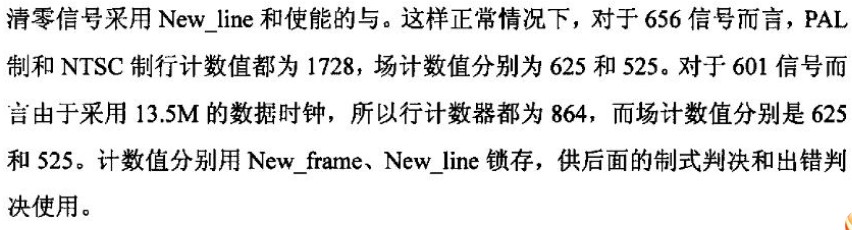

对于PAL制的行信号的采样点的计数：

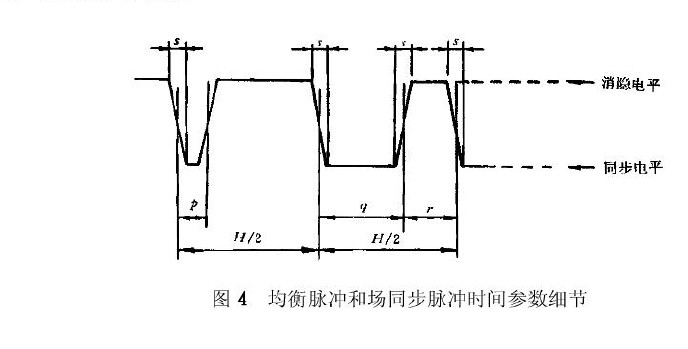

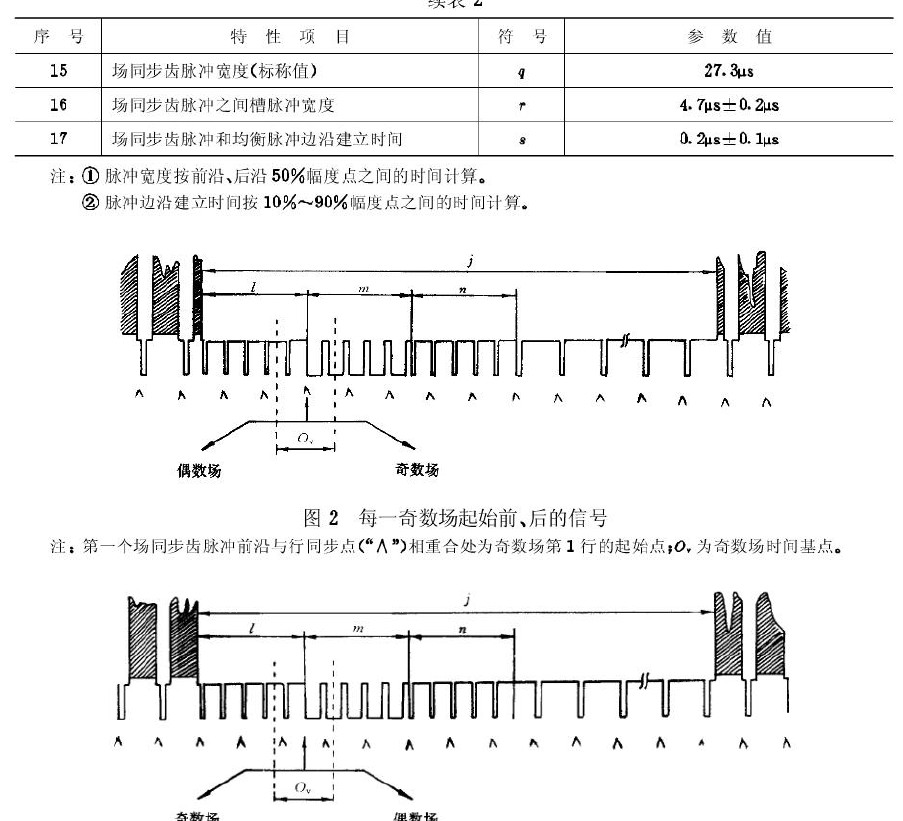

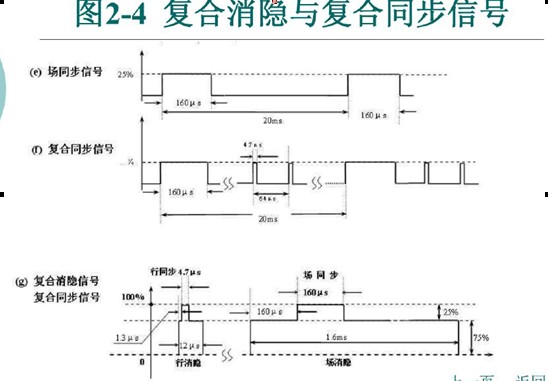

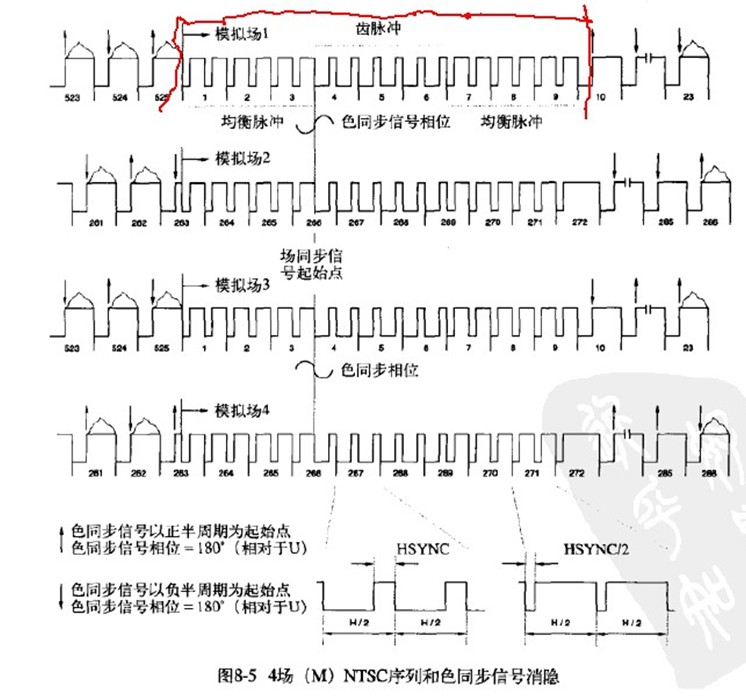

5、对于信号的行场同步头以及消隐信号的具体时间参数：

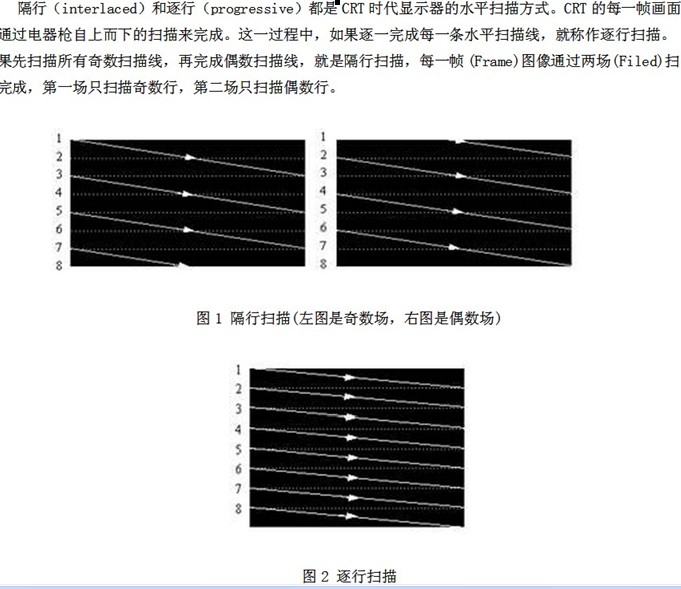

6、P制和N制都可以逐行和隔行扫描，区分在波形的行场同步信号的同步头部分。。。







转载于:https://www.cnblogs.com/fhyfhy/p/4479474.html
