UML：统一建模语言，适用于软件开发方法和生命周期内的各个阶段，用户可以扩展。

用例图：反应外部系统和用户与系统的交互。描述系统功能（传统的系统功能说明）

类图：程序模块之间的依赖关系

对象图：类图某一时刻对象的关系

组件图：组件之间关系

部署图：运行应用系统的设备、网络和拓扑结构

状态图：特定对象的全部状态，以及状态跃变的事件

序列图：对象间的动态交互关系，强调事件顺序

协作图：对象间的交互关系，可以表示嵌套关系和时间顺序

活动图：依据动作的变化来获取动作与动作的结果

组合结构图：类内部建模

包图：组织元素方式

时序图：描述对象状态随时间改变的改变

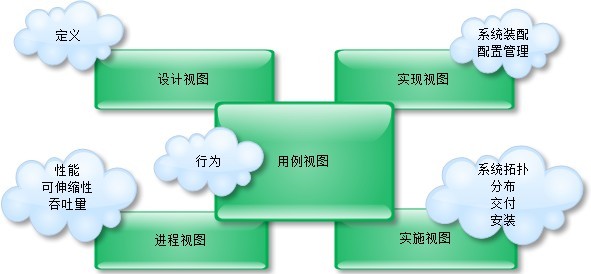

UML视图：


转载于:https://www.cnblogs.com/Clivia/archive/2011/05/01/UML.html
