本文详细分析了OpenFlow协议的1.0和1.3版本，重点介绍了控制器与交换机之间的交互流程，包括Hello、Feature_request、Feature_reply等关键消息类型。OpenFlow1.0中的流表管理和配置设置，以及OpenFlow1.3版本的增强特性，如multipart框架的引入。

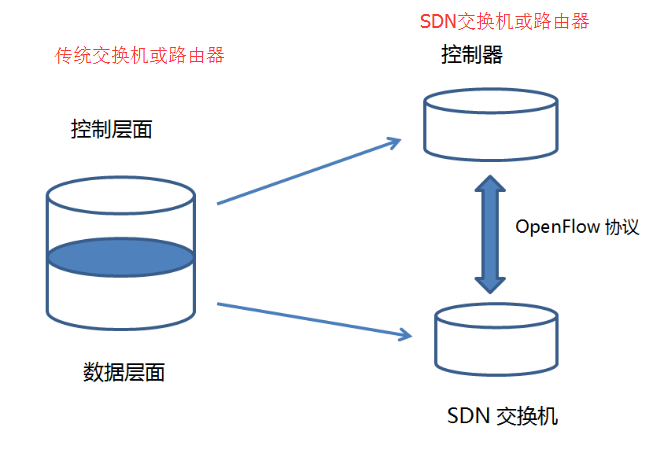

OpenFlow是SDN控制器和交换之间交流的协议，在SDN领域有着十分重要的地位。

OpenFlow协议发展到现在已经经过了1.0、1.3、1.4等版本。其中1.0和1.3版本使用的是最为广泛的。

本篇博文主要分析1.0版本和1.3版本OpenFLow协议在控制器和交换机之间的交互流程。

OpenFlow1.0协议交互

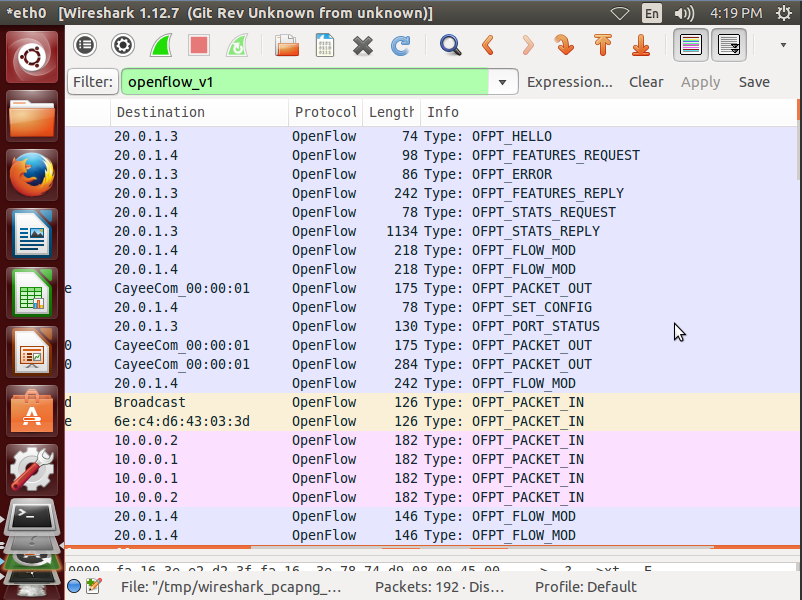

OpenFlow协议1.0的交互过程如下：

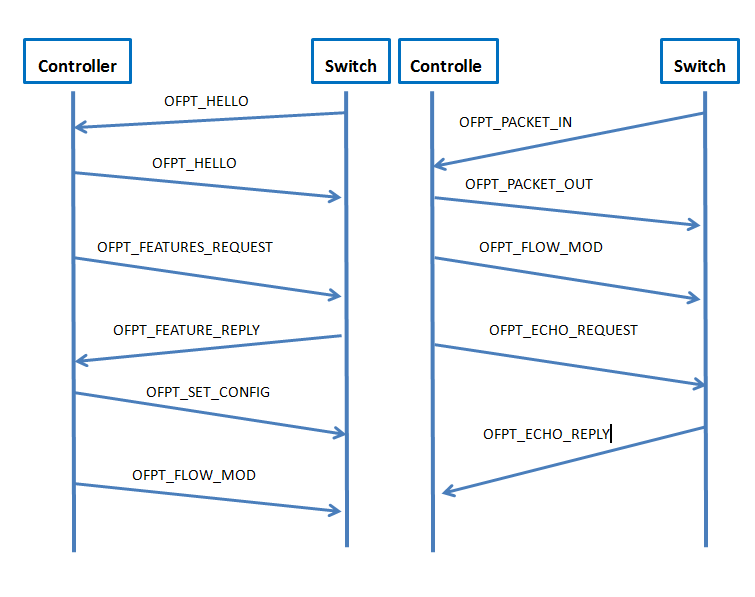

交互过程：

交换机或控制器首先发送hello报文,确定openflow通信版本。
交换机或控制器收到hello报文之后，回复一个hello报文，协商版本。
控制器发送feature_request报文，查询交换机具体信息。
交换机收到feature_request报文之后，回复feature_reply，报告自己的详细信息给控制器。
工作过程中控制器会不断发送echo_request给交换机，交换机回复echo_reply消息给控制器，确认连接。

OpenFlow协议1.0版本在交换机和控制器信息交互过程中，一共有如下的消息类型：

1.    Enum ofp_type {
1.    /* Immutable messages. */
2.    OFPT_HELLO, /* Symmetric message */
3.    OFPT_ERROR, /* Symmetric message */
4.    OFPT_ECHO_REQUEST, /* Symmetric message */
5.    OFPT_ECHO_REPLY, /* Symmetric message */
6.    OFPT_VENDOR, /* Symmetric message */

/* Switch configuration messages. */
7.    OFPT_FEATURES_REQUEST, /* Controller/switch message */
8.    OFPT_FEATURES_REPLY, /* Controller/switch message */
9.    OFPT_GET_CONFIG_REQUEST, /* Controller/switch message
10.
