VCS编译仿真警告Warning

问题描述

在较大的SOC集成中，通常使用Perl脚本例化子模块到Top层，然而，有时会出现例化出来的输入端口名没有在Top层定义，而且端口的位宽为1bit，那么，verdi载入不会报错或报警告，有可能造成Bug。

VCS编译log文件

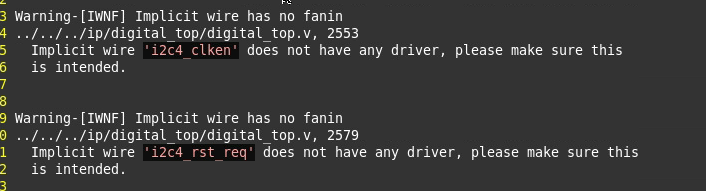

针对上述问题，可以查看VCS的log文件，VCS会报出Waring-[IWNF] Implicit wire has no fanin的警告。

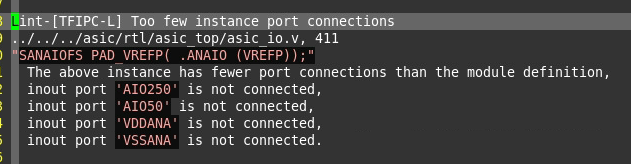

另外，可以在VCS的编译参数中加入+lint=TFIPC-L，VCS会报出更多端口的详细信息。

VCS警告/错误级别

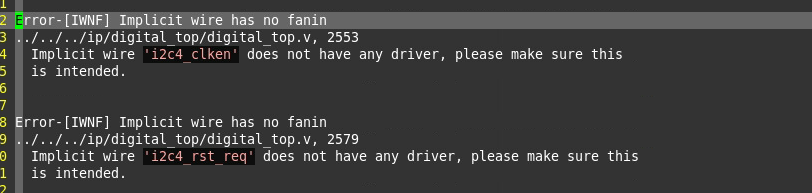

在VCS的编译参数中加入-error=IWNF，可以增强编译报警级别，约束很强。


转载于:https://www.cnblogs.com/OneFri/p/6972764.html
