GDT临时分段

GDT临时段说明

现在已经进入了保护模式, 目前的改变

  • 可以访问1M以上的内存了
  • 可以使用32位的指令操作

问题：

由于以前的是实式下段寄存器寻址方式无法使用了，我们必须切换到使用GDT段方式来寻址

首要的任务就是先建立一个临时的GDT段，以便我们接下来的指令操作

目前准备建立3个段，如下：

Base, Limit, Attr

代码段：0x00000000, 0xfffff, 1100_1001_1010B = db 0x0000ffff, 0x00cf9a00

数据段：0x00000000, 0xfffff, 1100_1001_0010B = db 0x0000ffff, 0x00cf9200

vga显卡内存数据段：x000b8000, 0x07fff, 1100_1001_0010B

GDT解析宏

首先创建一个nasm宏，可以进行GDT解析

参数为GDT的Base, Limit, Attr，也就是段基址(32位),段界限(20位),段描述符(12位)，然后生成GDT在内存中的数据

;---------------------------------------------------------
; 描述符
; usage: Gdt_Descriptor Base, Limit, Attr ：  段基址(32位),段界限(20位),段描述符(12位)
;        Base:  dd
;        Limit: dd (low 20 bits available)
;        Attr:  dw (lower 4 bits of higher byte are always 0)
;---------------------------------------------------------
%macro Gdt_Descriptor  3
dw %2 & 0xFFFF
dw %1 & 0xFFFF
db (%1 >> 16) & 0xFF
db %3 & 0xFF
db ((%3 >> 4 ) & 0xF0 ) | ((%2 >> 16) & 0x0F )
db (%1 >> 24) & 0xFF
%endmacro

GDT 描述符属性定义

;--------------   gdt描述符属性  -------------
DESC_G_4K   equ   1000_0000_0000b
DESC_D_32   equ   0100_0000_0000b
DESC_L      equ   0000_0000_0000b   ;  64位代码标记，此处标记为0便可。
DESC_AVL    equ   0000_0000_0000b   ;  cpu不用此位，暂置为0
DESC_P      equ   0000_1000_0000b
DESC_DPL_0  equ         000_0000b
DESC_DPL_1  equ         010_0000b
DESC_DPL_2  equ         100_0000b
DESC_DPL_3  equ         110_0000b
DESC_S_CODE equ           1_0000b
DESC_S_DATA equ           1_0000b
DESC_S_SYS  equ           0_0000b
DESC_TYPE_CODE  equ         1010b   ;x=1可执行代码段,c=0普通,r=1可读,a=0已访问位a清0
DESC_TYPE_DATA  equ         0010b   ;x=0数据段,e=0向高位扩展,w=1可写,a=0已访问位a清0.

;--------------   选择子属性  ---------------
RPL0    equ   00b
RPL1    equ   01b
RPL2    equ   10b
RPL3    equ   11b
TI_GDT  equ   000b
TI_LDT  equ   100b


DESC_CODE equ  DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_P + DESC_DPL0 + DESC_S_CODE + DESC_TYPE_CODE
DESC_DATA equ  DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_P + DESC_DPL0 + DESC_S_DATA + DESC_TYPE_DATA

定义GDT全局描述符表

;---------------------------------
;定义GDT全局描述符表
;code: 0x0000ffff, 0x00cf9a00
;data: 0x0000ffff, 0x00cf9200
;vga:
Gdt_Addr:
    dw      8*4-1                       ;指定段上限为4(GDT全局描述符表的大小)
    dd      gdt_table_addr              ;GDT全局描述符表的地址
Gdt_Table_Addr:
                Gdt_Descriptor 0,0,0
Label_Sel_Code: Gdt_Descriptor 0x00000000, 0xfffff, DESC_CODE  ;可以执行的段
Label_Sel_Data: Gdt_Descriptor 0x00000000, 0xfffff, DESC_DATA  ;可以读写的段
Label_Sel_VGA:  Gdt_Descriptor 0x000b8000, 0x07fff, DESC_DATA  ;vga段
    dw      0

;--------------------------------
;选择子
Selector_Code  equ   Label_Sel_Code - Gdt_Table_Addr
Selector_Data  equ   Label_Sel_Data - Gdt_Table_Addr
Selector_VGA  equ    Label_Sel_VGA - Gdt_Table_Addr

加载gdt

;---------------------------
;加载GDT
lgdt [Gdt_Addr]

代码

创建常量头文件

创建 boot.inc文件。用来配置常量

;---------------------------------------------------------
; 描述符
; usage: Gdt_Descriptor Base, Limit, Attr ：  段基址(32位),段界限(20位),段描述符(12位)
;        Base:  dd
;        Limit: dd (low 20 bits available)
;        Attr:  dw (lower 4 bits of higher byte are always 0)
;---------------------------------------------------------
%macro Gdt_Descriptor  3
dw %2 & 0xFFFF
dw %1 & 0xFFFF
db (%1 >> 16) & 0xFF
db %3 & 0xFF
db ((%3 >> 4 ) & 0xF0 ) | ((%2 >> 16) & 0x0F )
db (%1 >> 24) & 0xFF
%endmacro



;--------------   gdt描述符属性  -------------
DESC_G_4K   equ   1000_0000_0000b
DESC_D_32   equ   0100_0000_0000b
DESC_L      equ   0000_0000_0000b   ;  64位代码标记，此处标记为0便可。
DESC_AVL    equ   0000_0000_0000b   ;  cpu不用此位，暂置为0
DESC_P      equ   0000_1000_0000b
DESC_DPL_0  equ         000_0000b
DESC_DPL_1  equ         010_0000b
DESC_DPL_2  equ         100_0000b
DESC_DPL_3  equ         110_0000b
DESC_S_CODE equ           1_0000b
DESC_S_DATA equ           1_0000b
DESC_S_SYS  equ           0_0000b
DESC_TYPE_CODE  equ         1010b   ;x=1可执行代码段,c=0普通,r=1可读,a=0已访问位a清0
DESC_TYPE_DATA  equ         0010b   ;x=0数据段,e=0向高位扩展,w=1可写,a=0已访问位a清0.


;--------------   选择子属性  ---------------
RPL0    equ   00b
RPL1    equ   01b
RPL2    equ   10b
RPL3    equ   11b
TI_GDT  equ   000b
TI_LDT  equ   100b

DESC_CODE equ  DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_P + DESC_DPL_0 + DESC_S_CODE + DESC_TYPE_CODE
DESC_DATA equ  DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA

;----------- loader const ------------------
LOADER_SECTOR_LBA       equ 0x1     ;第2个逻辑扇区开始
LOADER_SECTOR_COUNT     equ 9       ;读取9个扇区
LOADER_BASE_ADDR        equ 0x9000  ;内存地址0x9200
LOADER1_BASE_ADDR       equ 0x9800  ;内存地址0x9200
;-------------------------------------------

loader.asm文件

;ratsos
;TAB=4

%include "boot/boot.inc"
section loader vstart=LOADER_BASE_ADDR ;指明程序的偏移的基地址

[bits 16]

    jmp Entry;

;---------------------------------
;定义GDT全局描述符表
;code: 0x0000ffff, 0x00cf9a00
;data: 0x0000ffff, 0x00cf9200
;vga:
Gdt_Addr:
    dw      8*4-1                       ;指定段上限为4(GDT全局描述符表的大小)
    dd      gdt_table_addr              ;GDT全局描述符表的地址
Gdt_Table_Addr:
                Gdt_Descriptor 0,0,0
Label_Sel_Code: Gdt_Descriptor 0x00000000, 0xfffff, DESC_CODE  ;可以执行的段
Label_Sel_Data: Gdt_Descriptor 0x00000000, 0xfffff, DESC_DATA  ;可以读写的段
Label_Sel_VGA:  Gdt_Descriptor 0x000b8000, 0x07fff, DESC_DATA  ;vga段
                dw      0

;--------------------------------
;选择子
Selector_Code  equ   Label_Sel_Code - Gdt_Table_Addr
Selector_Data  equ   Label_Sel_Data - Gdt_Table_Addr
Selector_VGA  equ    Label_Sel_VGA - Gdt_Table_Addr



;程序核心内容
Entry:


    ;------------------
    ;禁止CPU级别的中断，进入保护模式时没有建立中断表
    cli

    ;------------------
    ;打开A20
    in      al,0x92
    or      al,0000_0010B       ;设置第1位为1
    out     0x92,al

    ;------------------
    ;加载GDT
    lgdt [Gdt_Addr]

    ;------------------
    ;进入保护模式
    mov     eax,cr0
    or      eax,0x1      ;设置第0位为1
    mov     cr0,eax

    jmp  $

测试

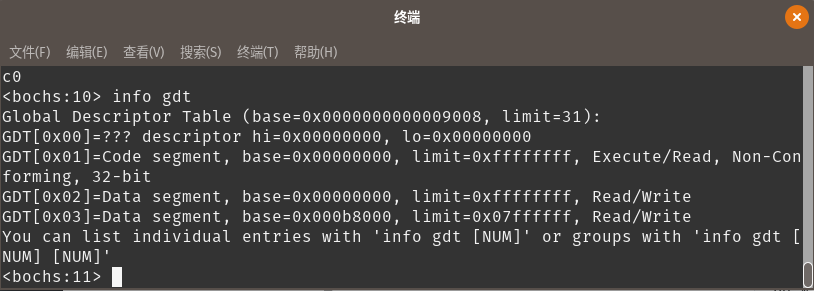

使用bochs执行

打好断点后，执行并查看gtd描述符数据是否正确。

info gdt
