 渲染cool down效果条

仅供个人学习使用，请勿转载，勿用于任何商业用途。



      前段时间在gameres看到有人问类似wow里技能冷却时间的做法，有人建议根据冷却时间，实时计算一个triangle fan作为遮罩，实际上，wow也确实就是这么做的。恰好这几天在写UI系统，又考虑了一下，发现还有更好的方法J。

         先来说说为什么实时生成三角形的方法不好。1，要求UI的使用者直接操作顶点。引擎中，UI系统的存在就是为了抽象底层细节，让用户不必知道太多图形学知识就能设计出界面。显然，这一要求违反了设计的初衷。2，需要为每种不同形状的UI编写生成三角形条带的方法。程序生成圆或者矩形很简单，但如果是不规则图形怎么办呢？

         其实只要合理的设置alpha blend和alpha test状态外加一张mask map就能完全实现这些效果。先看如何渲染如下不规则血条：



         只需要做一张形状和血条完全一样的mask map，颜色从255过渡到0. 当血量改变时，把alpha test打开，设置相应的reference alpha value即可。

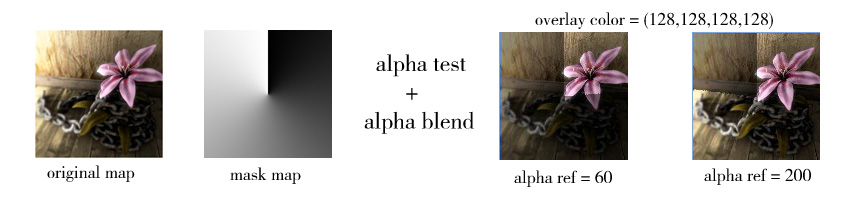

         Cool down的做法也是一样，wow中的cd其实就是普通图片上的一层overlay，先用alpha test过滤掉不需要遮盖的部分，再用alpha blend暗化背景图片即可。

GraphicsDevice.RenderState.ReferenceAlpha = 60;
GraphicsDevice.RenderState.AlphaFunction = CompareFunction.LessEqual;

GraphicsDevice.RenderState.BlendFactor = new Color(128, 128, 128, 128);
GraphicsDevice.RenderState.DestinationBlend = Blend.BlendFactor;
GraphicsDevice.RenderState.SourceBlend = Blend.Zero;
GraphicsDevice.RenderState.BlendFunction = BlendFunction.Add;



















        你可能注意到上图overlay有些毛边，原因是我偷懒用一张很大的mask渲染到一张很小的图上，并且没有mipmap-_-#，但其实动画的时候是不太明显的。

        总结：这种方法的好处是显而易见的，1，不需要修改程序，可以使用在任何已有UI系统；2可以作出任意形状的进度条/渐变效果。
