本文详细解析了WPF中Shape与Geometry的概念及其应用。Shape是Geometry的封装形式，能够简化图形绘制流程并提高程序性能。文章还介绍了如何利用GeometryGroup组合多个几何图形。

Shape是对Geometry的一种封装,Shape本质上还是通过绘制Geometry的形状,然后以填充笔刷来呈现效果

如Rectangle

          <Path Stroke="Black" StrokeThickness="1" Fill="#CCCCFF">
            <Path.Data>
              <RectangleGeometry Rect="30,55 100 30" />
            </Path.Data>
          </Path>

<Rectangle Stroke="Black" StrokeThickness="1" Fill="#CCCCFF" Width="100" Height="30"></Rectangle>

这两者是等价的

Rectangle 是对RectangleGeometry 的封装实现,Rectangle 布局内部将会重写，所以封装了起始点

Geometry(没有笔刷的透明形状)本身无法呈现，必须放在Path容器中才可以

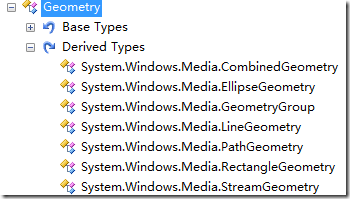

同样的其他的shape也对应Geometry,如果没有的话则以PathGeometry表示.

GeometryGroup

可以同时将多个Geometry放在一起成为一个新的图形

          <Path Stroke="Black" StrokeThickness="1" Fill="#CCCCFF">
            <Path.Data>
              <GeometryGroup FillRule="Nonzero">
                <LineGeometry StartPoint="10,10" EndPoint="50,30" />
                <EllipseGeometry Center="40,70" RadiusX="30" RadiusY="30" />
                <RectangleGeometry Rect="30,55 100 30" />
              </GeometryGroup>
            </Path.Data>
          </Path>

好比Path是一张画布,代表着一个FrameworkElement。如果使用Shape的话,则需要三个FrameworkElement,这是对性能的挑战.FrameworkElement多的话将会大大降低程序的性能,这时还得采用传统的绘图方法.

即Shape依赖于Geometry

1000个Shape会产生1000个Geometry，但1000个Geometry可以放在1个Shape中,性能不言而喻了
