语音VLAN异常流量分析

现象描述：有线网络里，接入层交换机上，凡是被划入语音vlan的端口，都会呈现出相同的流量表现，而且瞬间流量都很大，30 - 40 MB级别，对有线网络的稳定性有很大的影响。



设备型号：

IP 电话：Avaya多种型号，以1608居多，call server型号不详，因为不是我负责call server。



接入层交换机：Cisco Catalyst-2960-48TT-L，IOS版本12.2(52)SE

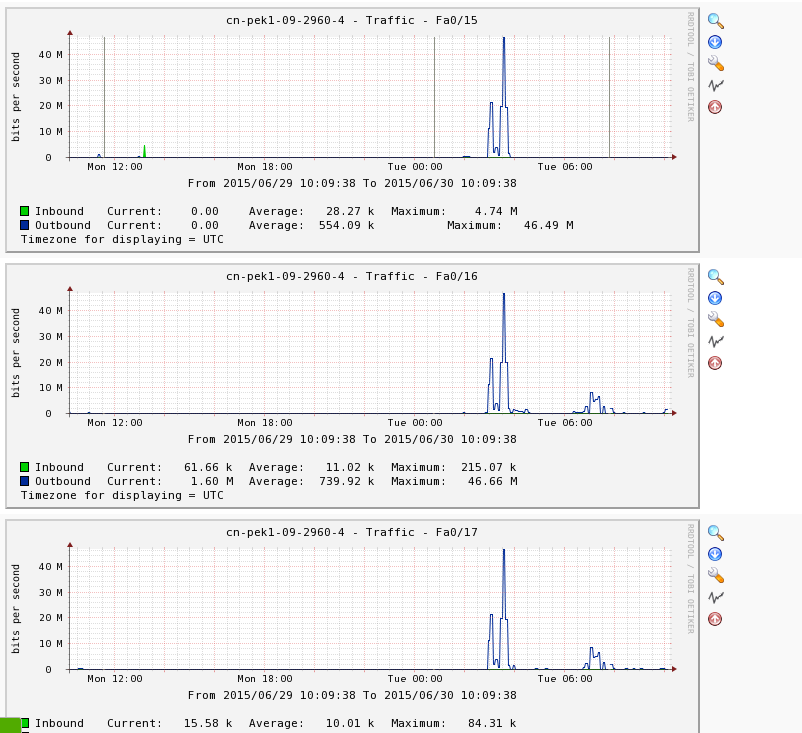

从cacti的图上很明显的看到，所有被划入语音vlan的端口，只要它加了电，不管你终端连的是电话还是电脑，还是只连了电脑，没连电话，只要你划入了语音vlan，只要这个口up了，他就会收到一大堆包。



这使得当这种现象发生的时候，大量工位的有线网拥塞特别大，丢包严重，同时交换机CPU负载增高，进而还有一定程度的影响其他VLAN的正常运行。





抓包：

附件里是 .pcapng格式的抓包，可以看到大量的从10.19.90.30 或 10.19.90.35 发来的，去往10.19.107.x , 也就是去往某台电话的流量H.225重传流量，他的目的mac地址是特定的，所以不是广播，但是每台都会收到，这一点让我很疑惑。



需要解决的问题



1） 为什么每个划入语音VLAN的口上的设备都收到这样相同的包。

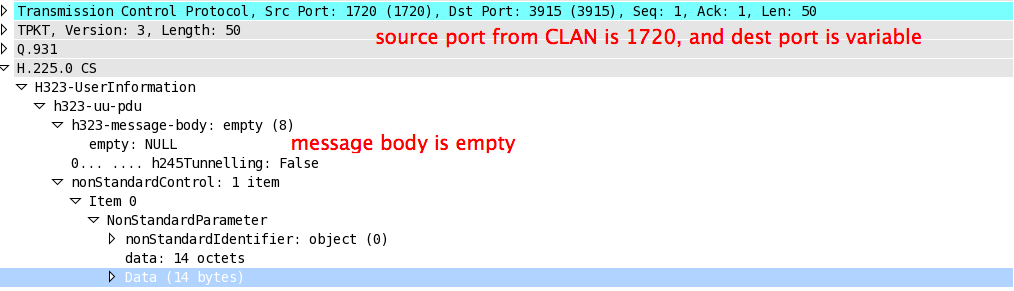

我自己的猜测是，Avaya的keep alive机制导致的，从附件里的Avaya文档的第4章4.1 里的 Keepalive Mechanisms 来看，如果使用TCP保活，那么CLAN发往phone的包里，源tcp port 是1720， 目的tcp port是随机的，这一点跟抓包内容相符。第二点，保活H.225的内容是empty，这点也是和抓包相符的。如图, 抓包和文档是符合的。

2) 如果第一种猜测成立的话，如何处理保活包堆积的情况，能不能减小窗口时间，对于不回复keep alive的电话，能不能快速踢出，然后让它强制重新注册，以减少重传的次数。



附上抓到的包：

第一次抓到的包，链接: http://pan.baidu.com/s/1qWuW2uS 密码: g15e

第二次抓到的包，链接: http://pan.baidu.com/s/1kTmZlUv 密码: 24gv





最终也没得到Avaya工程师的回复，但是听IT组的人说，Avaya的工程师做了一些操作，但是具体做的啥他们也不知道，这帮不专业的！



附上参考的Avaya官方文档：

https://downloads.avaya.com/css/P8/documents/100017348

主要在里面搜索看 “Keepalive Mechanisms”这一节就好了，讲保活机制的。
