0基础学RS（十一）VLAN知识点,VLAN的类型,VLAN中继(trunk)，本征VLAN

VLAN概述

VLAN定义

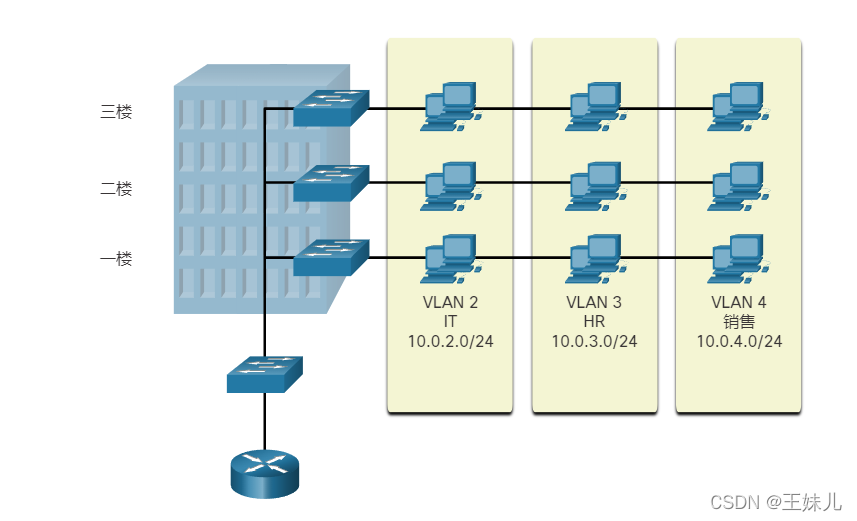

VLAN（Virtual Local Area Network）：虚拟局域网，在交换网际网络中通过vlan可以灵活地进行分段和组织。VLAN可以将LAN（局域网）中的设备分组，VLAN 中的一组设备通信时就如同这些设备连接到同一条电缆一样。VLAN 基于逻辑连接，而不是物理连接。

VLAN允许管理员根据功能、项目组或应用等因素划分网络，而不考虑用户或设备的物理位置。每个VLAN都被视为一个独立的逻辑网络。

单播、广播、多播数据包，将只被转发或泛红到同一个VLAN的设备，去往其他VLAN内的设备的数据包必须通过支持路由功能的设备转发。

在交换网络中可以存在多个IP子网，无需使用多个VLAN。但是这些设备将位于同一2层广播域，因此2层广播将被交换网络上的所有设备接收。

VLAN创建逻辑广播域，如果一个VLAN的设备发送广播帧，该VLAN的所有设备都会收到该帧，但是其他VLAN中的设备不会接收。

VLAN让管理员根据特定用户分组来实施访问和安全策略，在每个交换机端口只能分配一个VLAN（连接到 IP 电话或另一台交换机的端口除外）。

VLAN的优势

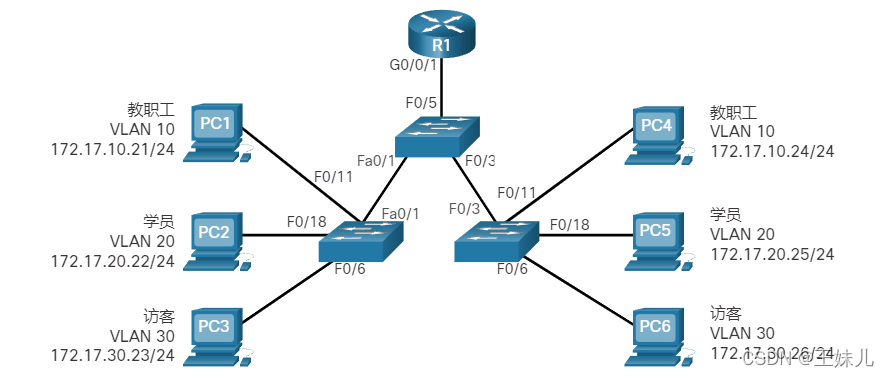

• 安全：可以将不同VLAN的用户分隔开。如图，教师计算机在VLAN10，与学员和访客的流量分隔开。

• 成本降低：网络升级需求减少。
• 性能提高：广播域缩小可以减少网络中不必要的流量， 并提高性能。
• 减小广播域大小：把网络划分为 VLAN 会减少 广播域中的设备。
• 提高IT员的工作效率：VLAN 简化了网络管理，因为拥有类似网络需求的用户 可以配置在同一个VLAN中。
• 简化项目管理和应用：VLAN 可以聚合用户和网络设备，以便满足业务或 地理方面的要求。

VLAN的类型

• 默认VLAN：交换机上的默认VLAN是VLAN1，所有端口都将划分到VLAN1。
• 数据VLAN：数据VLAN用于传送用户生成的流量。语言或管理VLNA不属于数据VLAN。
• 本征VLAN（Native Vlan）：本征VLAN分配给802.1Q中继（TRUNK）端口，为了向下兼容传统LAN方案中的无标记流量（不打tag的帧，该帧会被直接发送到本征VLAN）。默认本征VLAN为VLAN1。最好将本征VLAN设置为未被使用的VLAN。
• 管理VLAN：专为网络管理流量配置的VLAN，通常情况VLAN1为管理VLNA。
• 语音VLNA：为IP语音（VoIP）设置的VLAN。

VLAN中继

VLAN TRUNK 允许所有的VLAN流量在交换机中间进行传输，VLAN中的设备不会借助路由器进行通信。

干道（trunk）是两台网络设备之间的点对点链路，负责传输多个VLAN流量。

VLAN TRUNK不属于某个特定的VLAN，它是各VLAN在交换机和路由器之间进行通信的管道。trunk也可用在网络设备和服务器或其他设备（安装了支持 802.1Q 的网卡的）之间。（交换机和交换机之间用trunk，交换机和PC用access）

用标记标识的VLAN

在标准以太网帧头中不包含有关帧所属的VLAN信息，因此当以太网帧置于TRUNK时，必须添加帧所属的VLAN信息。

本征VLAN 和 802.1Q标记

在中继（trunk）链路中默认被指定了一个本征VLAN，VLAN1。

在Cisco交换机的中继端口（trunk）接收到未被标记的帧时，它会吧这些帧转发到本征VLAN。

在配置802.1Q中继端口（trunk）时，默认的端口VLAN ID（PVID）分配的是本征VLAN的ID。所有出入802.1Q端口的未标记流量都会按照PVID值进行转发。

例如：如果将 VLAN 99 配置为本征 VLAN，那么PVID为99和所有未标记的流量都会转发到 VLAN 99当中

在将数据帧从Trunk接口转发出去的同时，如果该数据帧的VLAN 标签与该端口的本征VLAN一致，交换机会将数据帧的VLNA标签剥离转发出去。
Trunk接口收到未被标记的帧时，会为该数据帧打上本征VLAN的标签；

本征vlan理解上可能有些困难，不清楚的可以在评论区讨论，或者私信我
