实用机器人设计(五)-机器人电机功率选择和减速箱传动比设计

最新推荐文章于 2024-09-11 10:16:56 发布
转载 最新推荐文章于 2024-09-11 10:16:56 发布 · 1k 阅读 · 1 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/mohuishou-love/p/10228775.html

本文探讨了减速箱的传送比及其与电机参数之间的关系，分析了不同传送比下速度的变化，通过初步研究确定了合适的传送比。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

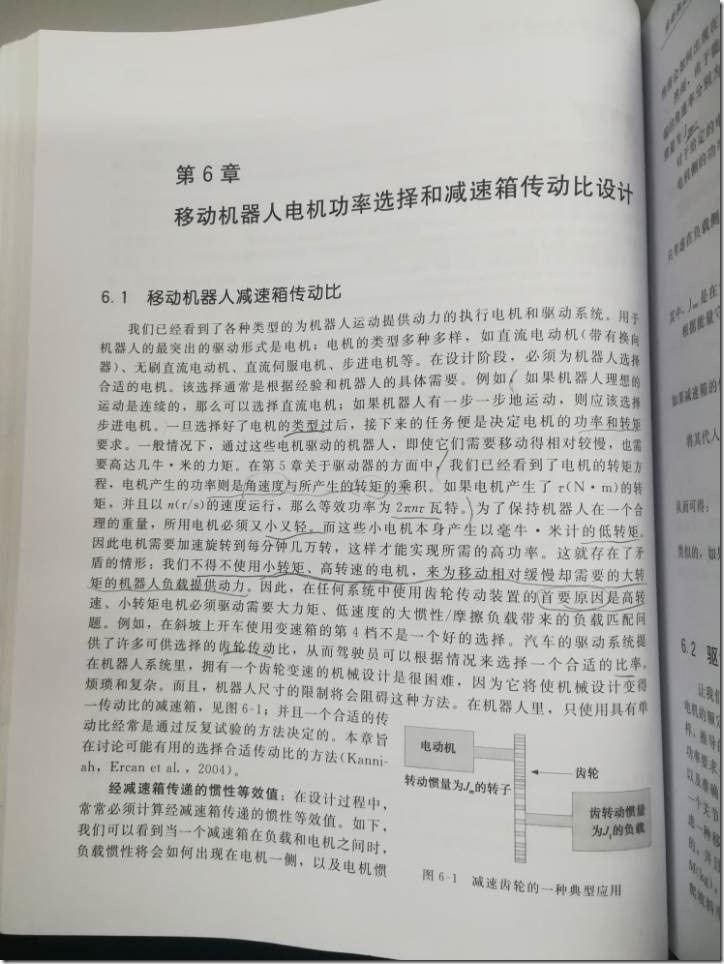

6.1 减速箱传送比



电机小转矩，高转速

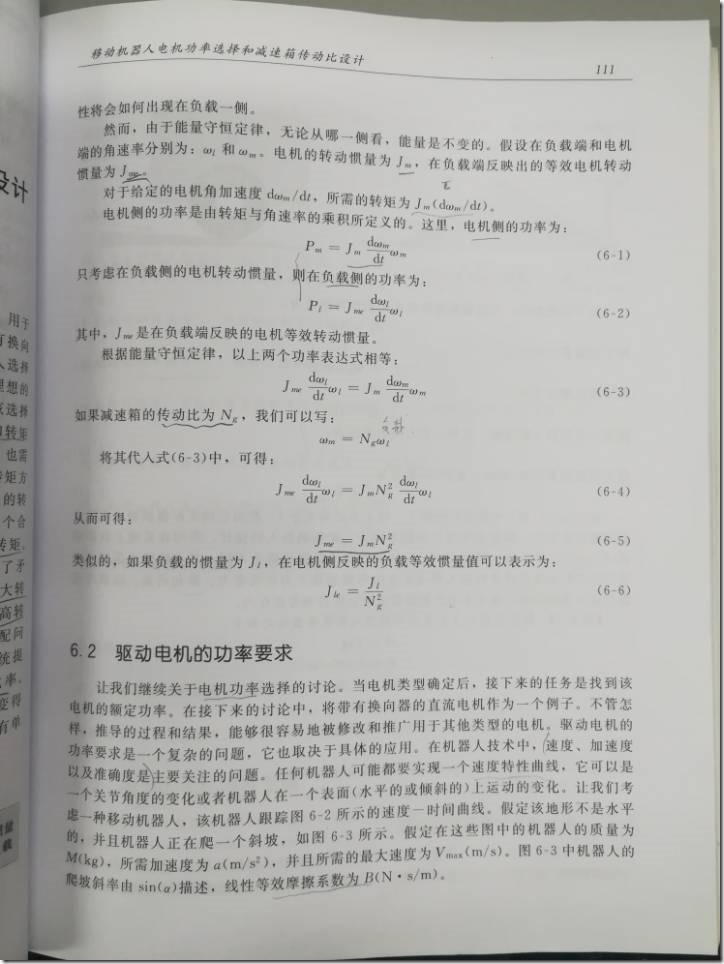

QQ图片20190106135552

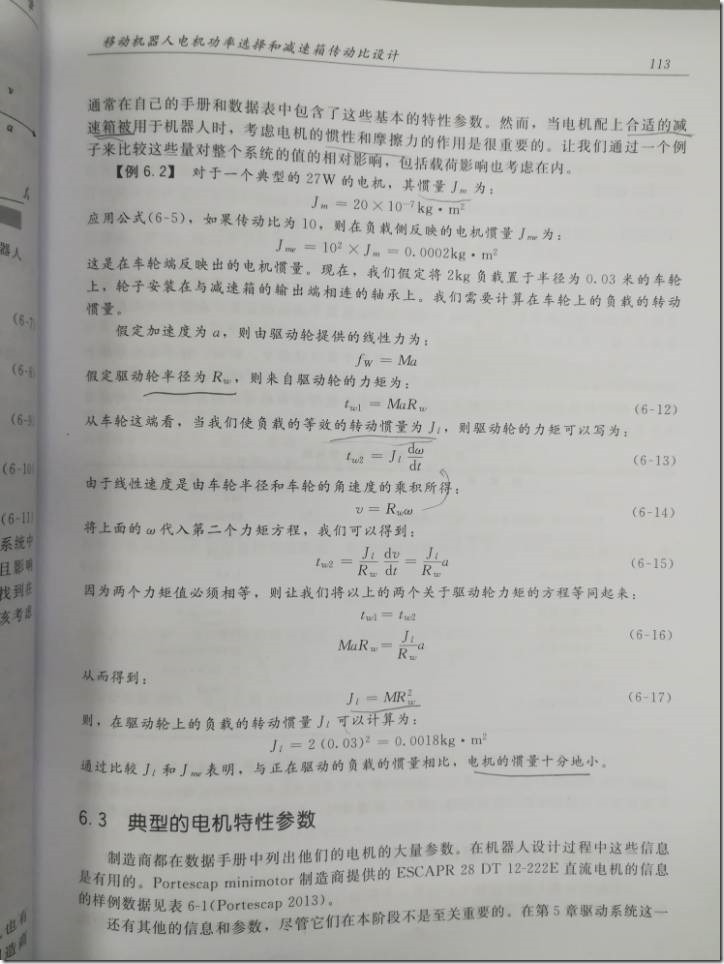

QQ图片20190106135557



QQ图片20190106135547



6.3 电机的参数

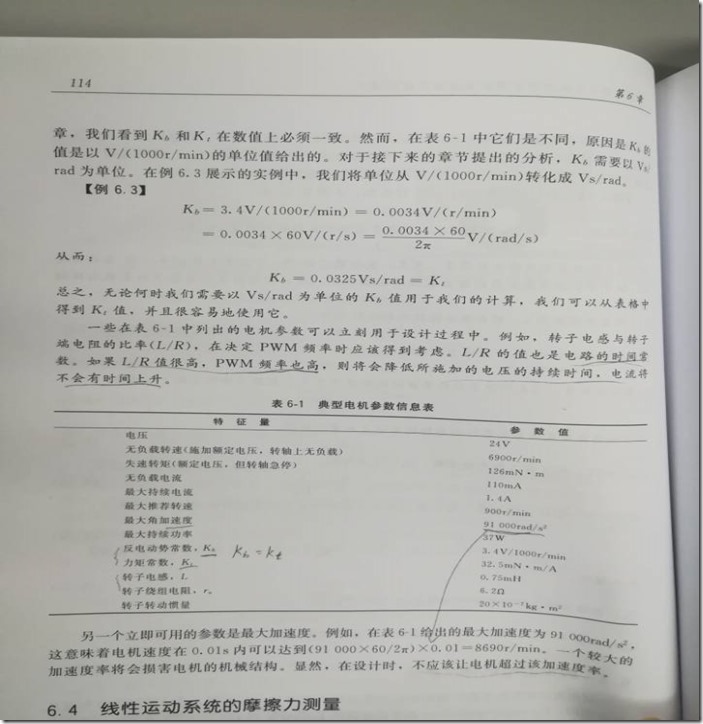

QQ图片20190106135817



6.4 线性等效摩擦系数B

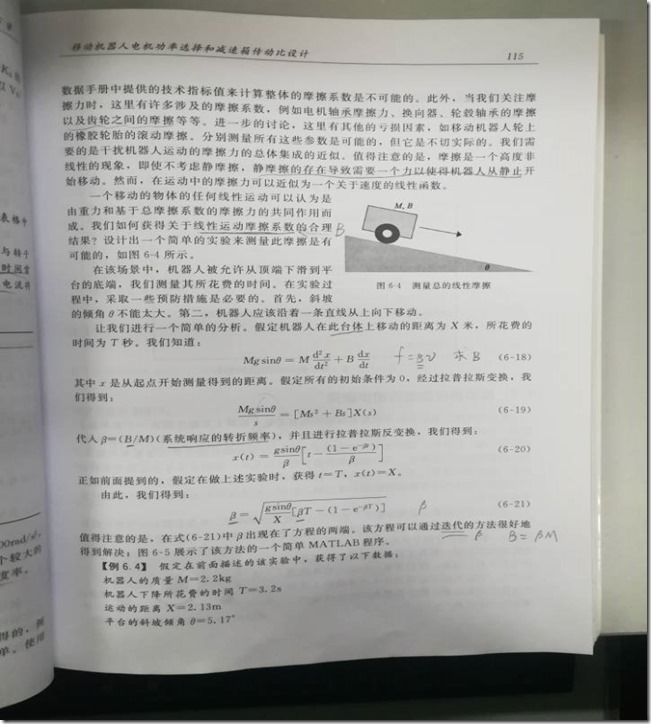

QQ图片20190106141728

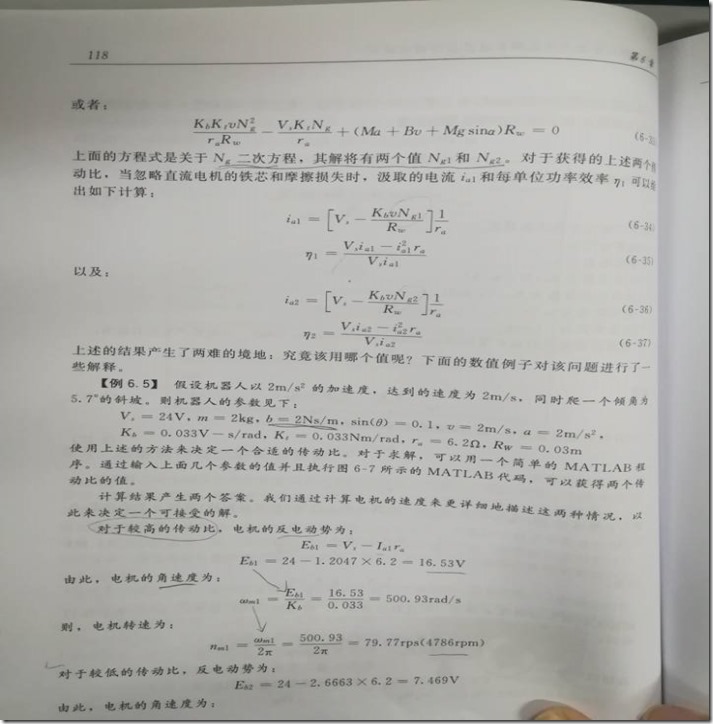

6.5减速箱传送比的初步研究

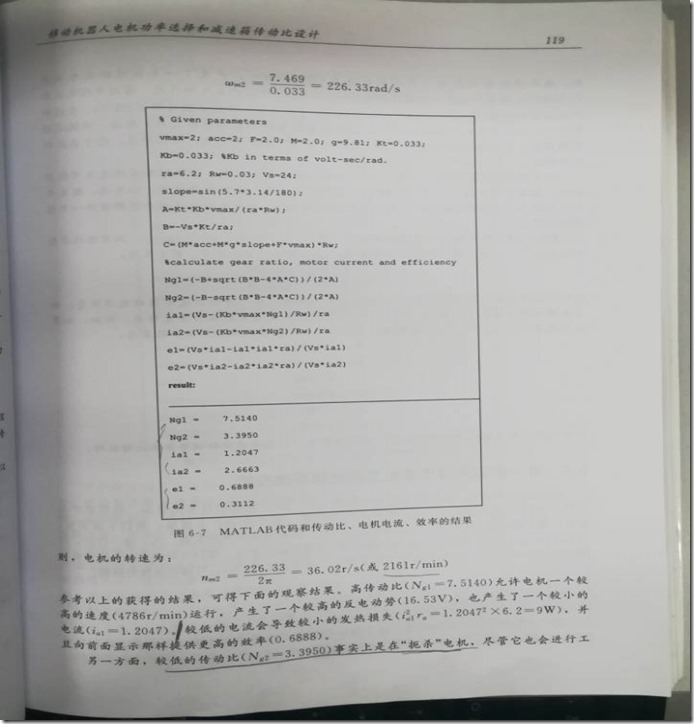

QQ图片20190106141734

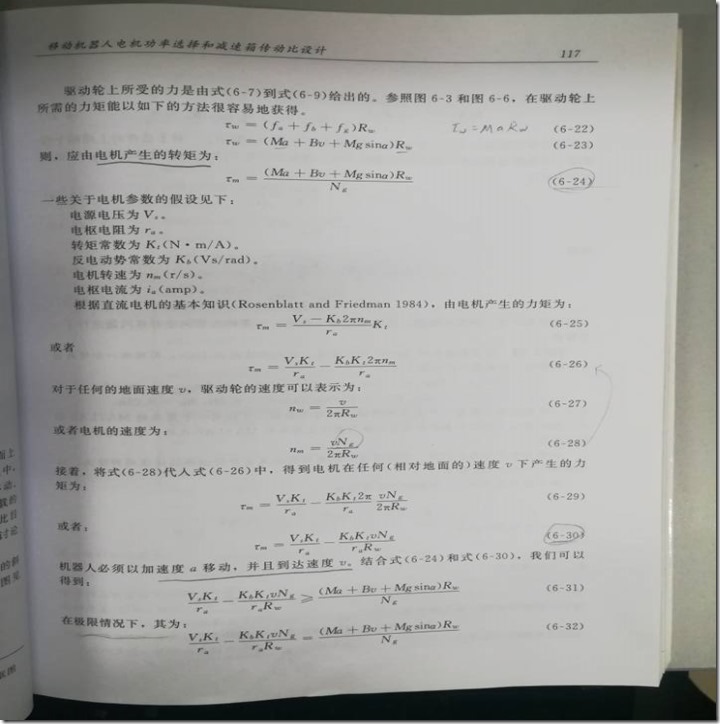

QQ图片20190106141739

QQ图片20190106141743

求出两个传送比，但用较大的传送比

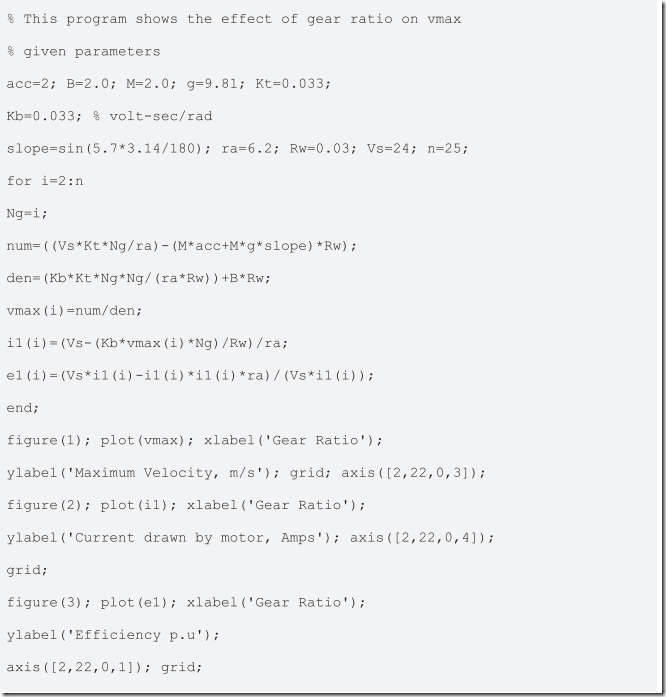

代码：

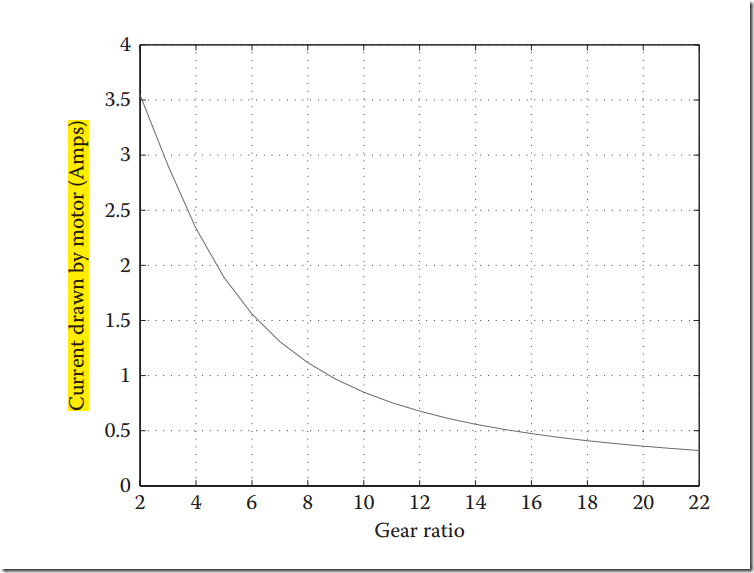

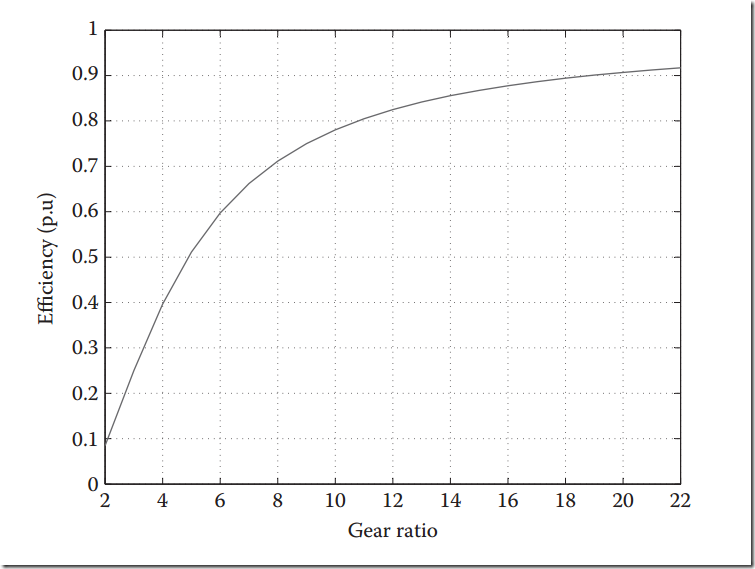

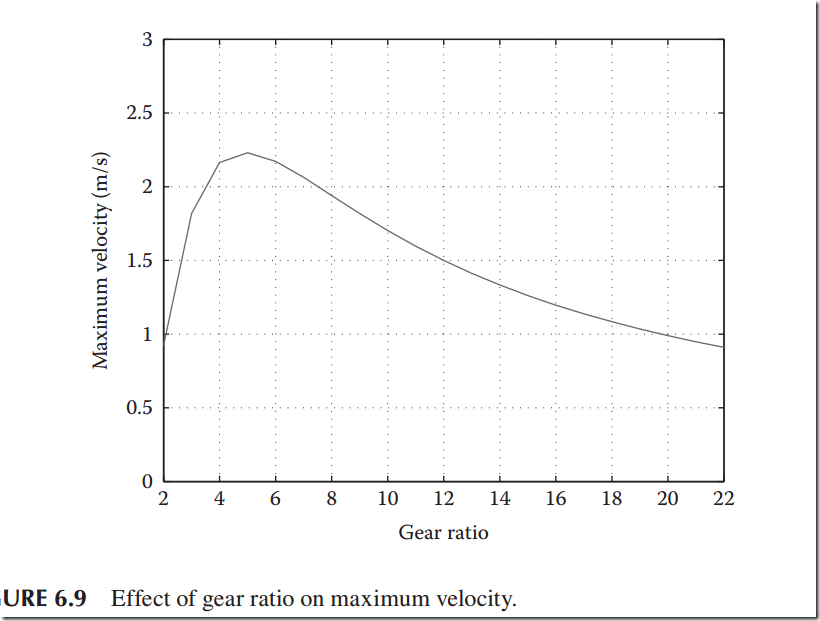

图像：




传送比，速度的关系。





转载于:https://www.cnblogs.com/mohuishou-love/p/10228775.html
