本文介绍了顶点缓冲对象(VBO)、顶点数组对象(VAO)和索引缓冲对象(EBO)的基本概念及作用，并详细解释了如何使用glVertexAttribPointer函数配置顶点属性。

顶点缓冲对象(Vertex Buffer Objects, VBO)管理这个内存，它会在GPU内存（通常被称为显存）中储存大量顶点。使用VBO的好处是我们可以一次性的发送一大批数据到显卡上，而不是每个顶点发送一次。

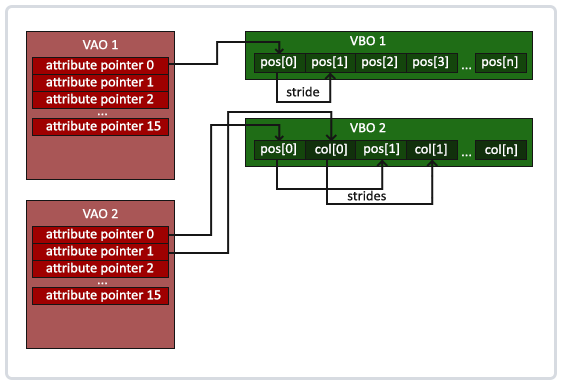

顶点数组对象(Vertex Array Object, VAO)可以像顶点缓冲对象那样被绑定，任何随后的顶点属性调用都会储存在这个VAO中。说白了就是缓存glVertexAttribPointer()函数的结果。
这样的好处就是，当配置顶点属性指针时，你只需要将那些调用执行一次，之后再绘制物体的时候只需要绑定相应的VAO就行了。

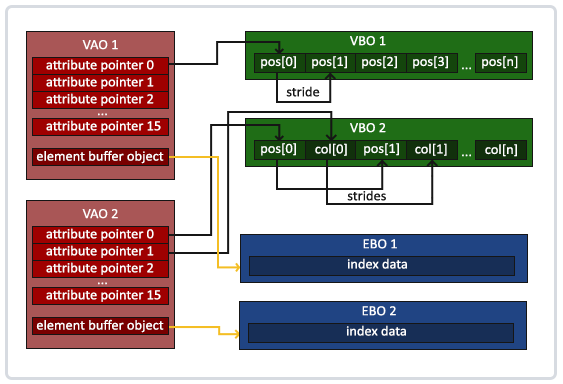

索引缓冲对象(Element Buffer Object，EBO，也叫Index Buffer Object，IBO)
EBO也是一个缓冲，它专门储存索引，OpenGL调用这些顶点的索引来决定该绘制哪个顶点。

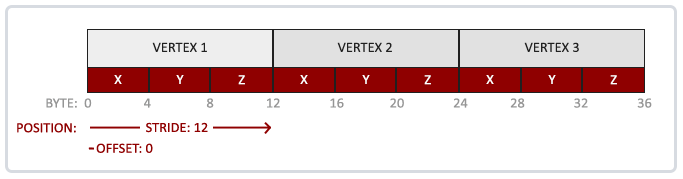

下面记录一下glVertexAttribPointer 函数的图解。

glVertexAttribPointer(index,size,type,normalized,stride,pointer);

glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);

第一个参数指定我们要配置的顶点属性。对应layout(location = 0)定义了position顶点属性的位置值(Location)。它可以把顶点属性的位置值设置为0。因为我们希望把数据传递到这一个顶点属性中，所以这里我们传入0。
第二个参数指定顶点属性的大小。顶点属性是一个vec3，它由3个值组成，所以大小是3。
第三个参数指定数据的类型，这里是GL_FLOAT(GLSL中vec*都是由浮点数值组成的)。
第四个参数定义我们是否希望数据被标准化(Normalize)。如果我们设置为GL_TRUE，所有数据都会被映射到0（对于有符号型signed数据是-1）到1之间。我们把它设置为GL_FALSE。
第五个参数叫做步长(Stride)，它告诉我们在连续的顶点属性组之间的间隔（多少字节数）。由于下个组位置数据在3个float之后，我们把步长设置为3 * sizeof(float)。要注意的是由于我们知道这个数组是紧密排列的（在两个顶点属性之间没有空隙）我们也可以设置为0来让OpenGL决定具体步长是多少（只有当数值是紧密排列时才可用）。一旦我们有更多的顶点属性，我们就必须更小心地定义每个顶点属性之间的间隔。
最后一个参数的类型是void*，所以需要我们进行这个奇怪的强制类型转换。它表示位置数据在缓冲中起始位置的偏移量(Offset)。由于位置数据在数组的开头，所以这里是0。
