UML-如何画操作契约?

1、在编写契约过程中,发现之前的领域模型不对,此时是否需要修改?

需要修改。包括:概念类、属性、关联。这就是不断迭代和进化

2、用例中复杂场景里的状态变化细节,描述过多导致用例臃肿,让人看不下去,因此,这部分最好在操作契约中提现。

3、来源:





4、使用过去式

较好:创建了XXX
较差:创建XXX或XXX被创建

5、不要漏掉关联

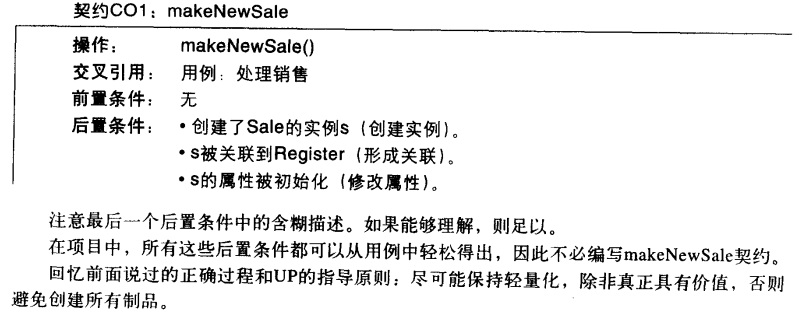

6、例子



转载于:https://www.cnblogs.com/yaoyuan2/p/10988259.html

### UML 类图的组成部分 UML类图是一种静态结构图,用于描述系统的类及其相互关系。它由多个图形元素组成,其中矩形是最基本的表现形式之一。 #### 1. **类的表示** 在UML中,类通常用一个分为三个区域的矩形框来表示[^1]: - **顶部区域**:显示类名,位于矩形的第一部分,通常是加粗字体。 - **中间区域**(可选):列出类的属性列表,每个属性占一行。 - **底部区域**(可选):列出类的操作(方法),每个操作占一行。 如果不需要展示属性或方法,则可以选择省略相应的部分。 ```plaintext +-----------------------------+ | 类名称 | +-----------------------------+ | 属性1: 数据类型 | | 属性2: 数据类型 | +-----------------------------+ | 方法1(): 返回值类型 | | 方法2(参数): 返回值类型 | +-----------------------------+ ``` 这种分隔方式使得类的信息层次分明,便于阅读和理解。 #### 2. **类间关系的表示** 除了单个类本身外,UML类图还通过不同的线条连接符表达类之间的各种关系: - **聚合(Aggregation)** 使用空心菱形加上一条实线箭头指向被包含的对象,表示一种弱“拥有”关系。例如,“公司”与“员工”的关系。 - **组合(Composition)** 采用实心菱形加实线箭头的形式展现强关联的整体与部分关系,意味着部分的生命週期完全依附于整体。比如“汽车”与其“引擎”之间存在这样的联系[^2]。 - **泛化(Generalization)** 泛化即继承的概念,在UML里表现为带有空心三角形标记的一条直线段,指示从父类到子类的方向。像“学生(Student)”和“教师(Teacher)”都属于更广义的人(Person)[^3]。 - **实现(Realization)** 实现关系用来描绘接口和具体实现类间的契约约定情况,一般会以虚线搭配开口向下的箭头呈现出来。 综上所述,UML类图不仅包含了单独实体的定义,也涵盖了它们彼此交互的方式;而这些都可以借助标准化的几何形状如矩形加以形象化的表述。
