Fat-tree 胖树交换网络

胖树架构下，网络带宽不收敛
　　传统的树形网络拓扑中，带宽是逐层收敛的，树根处的网络带宽要远小于各个叶子处所有带宽的总和。
　　而胖树网络则更像是真实的树，越到树根，枝干越粗，即：从叶子到树根，网络带宽不收敛。这是胖树架构能够支撑无阻塞网络的基础。

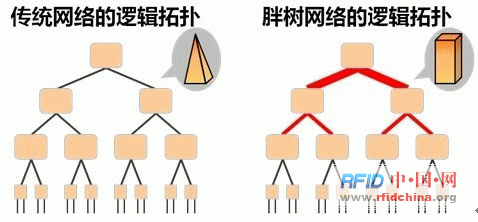

　　图2 胖树网络和传统网络的逻辑拓扑比较
　　如上图所示，为了实现网络带宽的无收敛，胖树网络中的每个节点(根节点除外)都需要保证上行带宽和下行带宽相等，并且每个节点都要提供对接入带宽的线速转发的能力。
　　下图是一个2元4层胖树的物理结构示例(2元：每个叶子交换机接入2台终端;4层：网络中的交换机分为4层)。其使用的所有物理交换机都是完全相同的。
　　

　　图3 胖树架构的物理拓扑实例
　　从图中可以看到，每个叶子节点就是一台物理交换机，接入2台终端;上面一层的内部节点，则是每个逻辑节点由2台物理交换机组成;再往上面一层则每个逻辑节点由4台物理交换机组成;根节点一共有8台物理交换机。
　　这样，任意一个逻辑节点，下行带宽和上行带宽是完全一致的。这保证了整个网络带宽是无收敛的。　　　　　　　　
